求助：滚刀变压力角滚刀触角尺寸计算

luomo226 · 发表于 2010-10-1 17:44

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 luomo226 于 2012-1-16 23:26 编辑

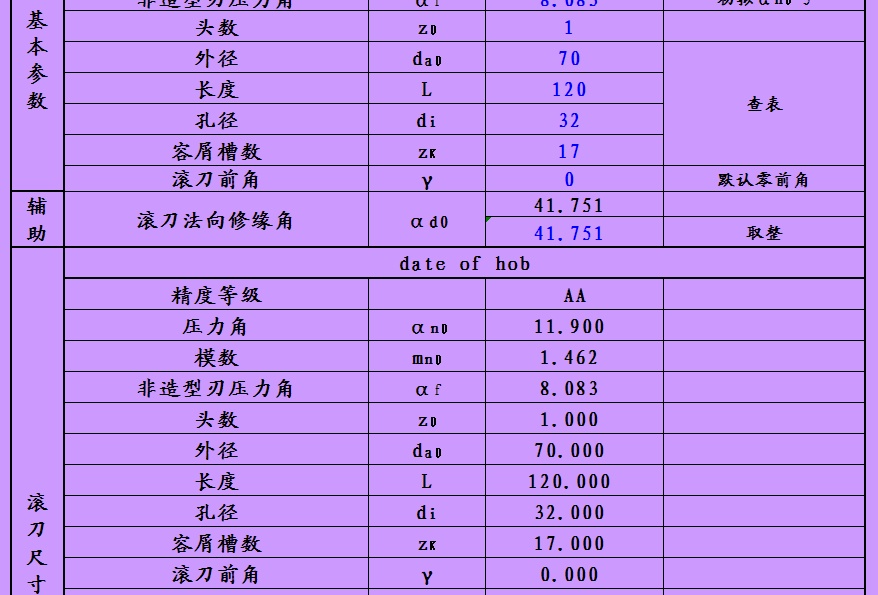

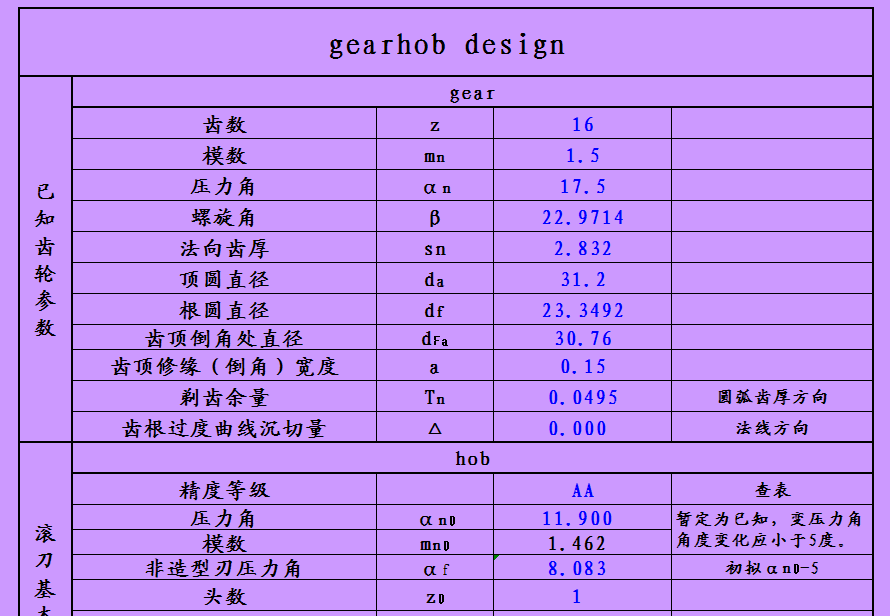

基本上都已经解决了，好就不来论坛了，尽顾了打羽毛球了，玩物丧志啊……

纪永君 · 发表于 2010-10-2 17:49

如果你是指磨前滚刀一类的刀具的话，凸角部分的角度与压力角（齿形角）几乎没有必然的关系，他只于留磨量和切深高度，根切量有关

luomo226 · 发表于 2010-10-2 18:32

剃前滚刀，我现在只能计算到齿顶高和齿厚能和格里森的图纸上相符，但是触角找不到路子。

纪永君 · 发表于 2010-10-2 18:35

齿轮刀具设计上册的最后几页有详细的计算方法和计算步骤

luomo226 · 发表于 2010-10-2 19:04

一是他的触角高度和我见到的图纸不符，二是他那个的中间那个高度，hb啊还是什么啊，等于0.5*触角高度，太大概了吧？，而且和我见到的图纸上不符。

霜天水影 · 发表于 2010-10-19 21:31

触角的计算比较复杂，我最近也在搞，其关键在于求解触角高度hg，需要解超越方程式，呵呵，编了个程序，有的时候对头，有的是又不对；（我的QQ：2583369123，可以一起探讨下）

luomo226 · 发表于 2010-10-19 22:06

本帖最后由 luomo226 于 2010-10-19 22:10 编辑

回复 霜天水影 的帖子

网速慢的要死，搜不到，明天加你，要不你加我吧181185328，要不明天加你。
我现在也是算那块，难受的很，包括齿顶修缘那，尺寸能只要按照图纸那个角度是对的，但角度总是差点，能符上重庆刀具厂的，符不上进口刀具的。

luomo226 · 发表于 2010-10-20 17:37

回复 霜天水影 的帖子

你qq对吗？怎么搜捕到啊？

霜天水影 · 发表于 2010-10-22 20:49

回复 luomo226 的帖子

呵呵，我的QQ留错了，应该是253369123，已经加你了

per-shaving · 发表于 2010-10-29 22:46

触角尺寸不是唯一的，它会因不同的人设计而异，但必须确保齿轮的有效渐开线长度。
关键是确定触角压力角及沉割量、齿顶圆角等参数，它们之间有连带关系，可以先凭经验
初定其中某一参数，进而求出其他关联值，再验算是否确保齿轮的有效渐开线长度，若行则OK！不行，则略作调整，直至满足要求。
