如题请教一对斜齿轮的变位系数哪个更合理

臭皮匠9527

我现在做了一套行星齿轮箱，太阳轮与行星轮的距离是141mm，太阳轮齿数35  行星轮齿数75     模数2.5 压力角20° 螺旋角12°   变位系数是一个变位合理还是两个变位合理或者一个正变位另一个负变位，请教一下，谢谢

臭皮匠9527

在线等，有大神在吗？

臭皮匠9527

哎，这么冷清啊，送福利吧

臭皮匠9527

好像一两天才有个人说句话，看来我的处女贴要沉了

臭皮匠9527

谢谢管理员把我帖子移到正确地方

submariner

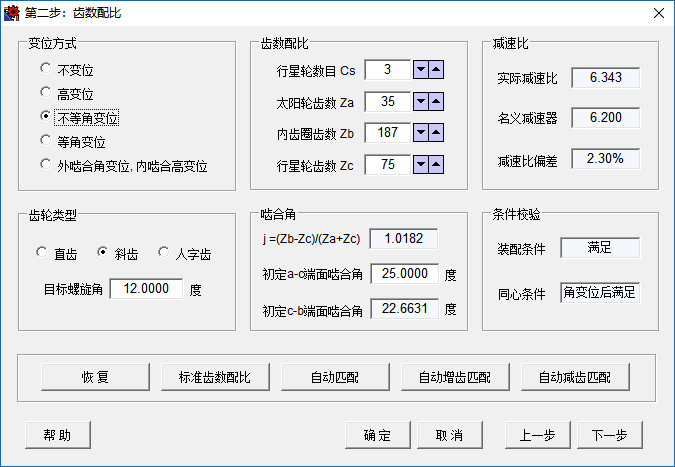

LZ没有提到内齿轮齿数，如果3行星轮齿数很可能是184（这时候我倾向行星轮74齿），如果4行星轮齿数更可能是185，变位系数其实目前没有一个明确的说法应该怎么取，朝着自己设想的方向去调整也就是了；按你的数据算了一组：
Za= 35
Zc= 75
Zb= 185
a=141.0
mn=2.5
Cs= 4
Xa=0.17313
Xc=0
Xb=0.17313
αn=20
β=12
传动比i=6.28571
行星轮均布装配
Za与Zc、Zb与Zc存在公约数
非因子分解式配齿
行星轮之间最小距离为：2.7246
外啮合角：20.8729  °
内啮合角：20.8729  °
外啮合滑动率：太阳轮0.8283    行星轮0.76181
内啮合滑动率：行星轮0.18109    内齿圈0.09409
太阳轮公法线长度W5= 34.8128
行星轮W9= 65.5297
内齿圈量球(棒)距M4= 468.7752
齿顶圆直径： Daa=95.3111； Dac=196.6795； Dab=468.8125 (参考值)
齿顶圆法向齿厚： Saan=1.796； Sacn=2.0016； Sabn=2.1651 (参考值)
端面重合度： 外啮合εae=1.6547；     内啮合εai=1.8323 (参考值)

freefreemen

臭皮匠9527

submariner 发表于 2018-5-12 08:57
LZ没有提到内齿轮齿数，如果3行星轮齿数很可能是184（这时候我倾向行星轮74齿），如果4行星轮齿数更可能是1 ...

你好，谢谢你的解答。我的这个产品没有内齿圈，就是一个太阳轮驱动三个行星轮，前面做了一套有问题，运行中噪音很大.
Za= 44
Zc= 92
a=141.0
mn=2
Xa=0
Xb=1.0286
αn=20
β=12
以上是齿轮厂家给的具体参数，为凑中心距他把变位全变到行星轮上了，不知道合理不？

臭皮匠9527

freefreemen 发表于 2018-5-12 13:29

你好，谢谢你的解答。我的这个产品没有内齿圈，就是一个太阳轮驱动三个行星轮，前面做了一套有问题，运行中噪音很大.
Za= 44
Zc= 92
a=141.0
mn=2
Xa=0
Xb=1.0286
αn=20
β=12
以上是齿轮厂家给的具体参数，为凑中心距他把变位全变到行星轮上了，不知道合理不？

submariner

臭皮匠9527 发表于 2018-5-12 14:12
你好，谢谢你的解答。我的这个产品没有内齿圈，就是一个太阳轮驱动三个行星轮，前面做了一套有问题，运行 ...

倒是从参数上看不出来明显的噪声影响因素，建议尝试从加工精度、装配调试、轴、轴承、箱体等多个方面逐一排查
