新手求教：变位系数

duaneseu

刚开始接触Kisssoft软件，请各位前辈指导：

下面一对齿轮，小齿轮变位系数0.5（齿数10），大齿轮0（齿数32），计算的时有如下提示：

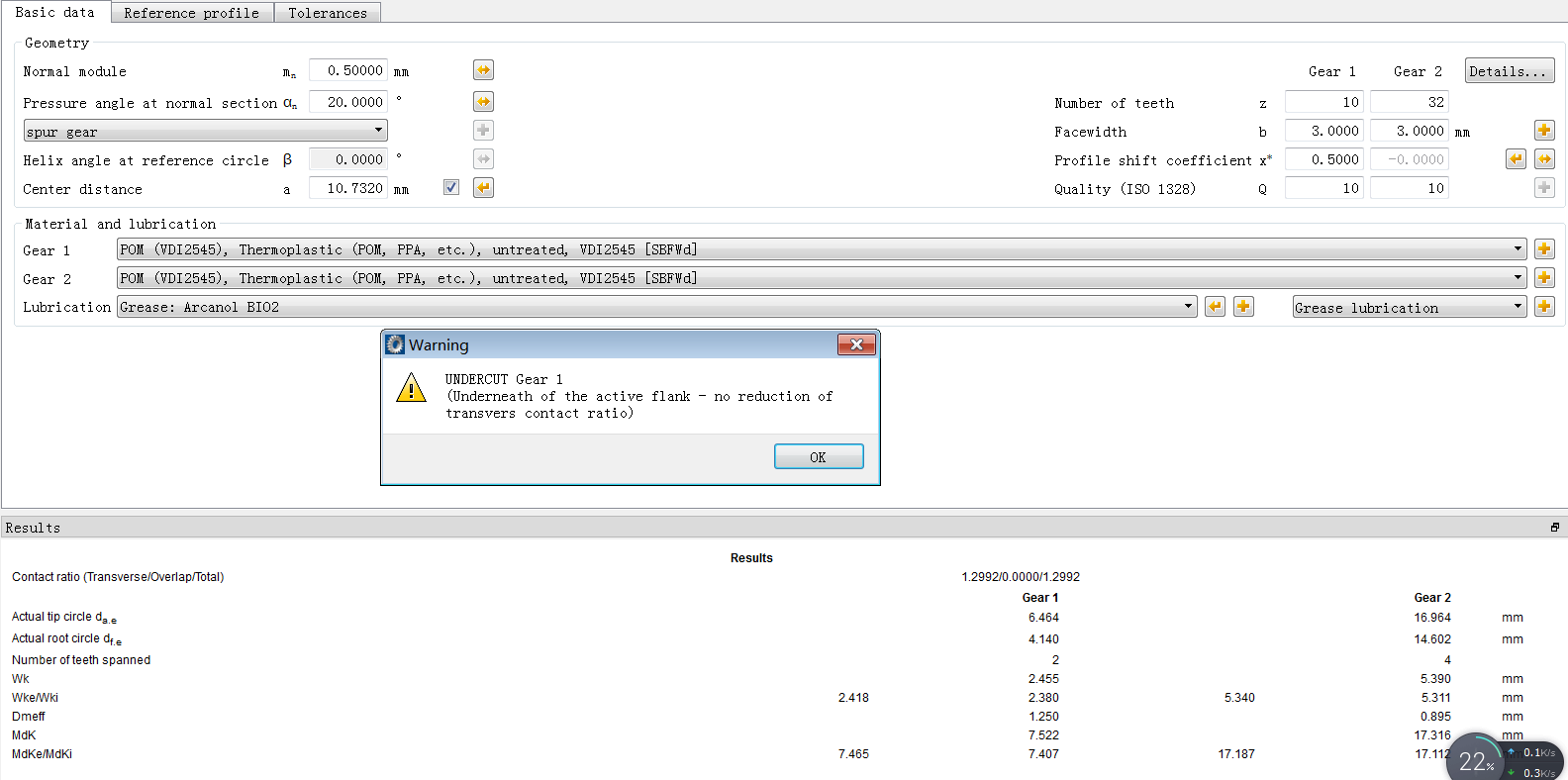

1.老是有根切提示，但不影响重合度？这个到有没有问题？按理不应该有根切呀

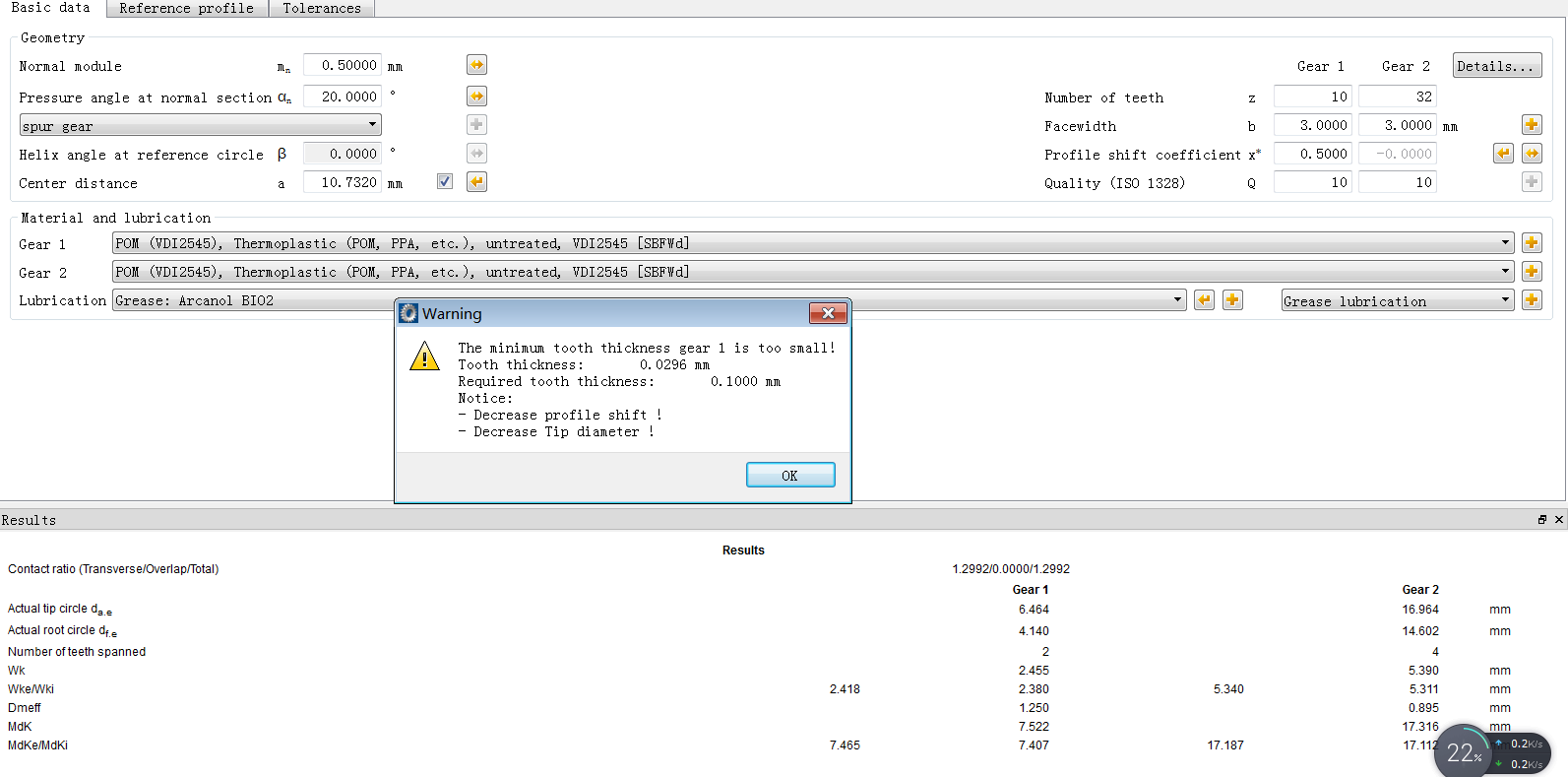

2. 有个提示说“齿轮1的最小齿厚太小”，这个是什么意思？[/url]

齿厚小警告

duaneseu

请各位不吝赐教，谢谢

春哥li

变位系数太大，齿顶变尖？

duaneseu

春哥li 发表于 2018-5-10 17:39
变位系数太大，齿顶变尖？

第二个警告应该是你说的变位系数太大，齿顶变尖的问题！

第一个跟切的问题，到底可不可以，怎么理解那个提示框的意思

freefreemen

duaneseu

freefreemen 发表于 2018-5-10 20:17

谢谢版主的回复！

版主好像没有看我里面的参数，我小齿轮10个齿，变位系数0.5， 按公式计算应该不根切，为什么会提示根切呢？关键是提示框的意思说“有根切，但是不影响重合度” ，我的问题是这种情况允许吗？

yongxiangle1969

楼主，齿轮确实不根切。但是可能会发生过渡曲线干涉（如果刀具设计得不好的话！）

yongxiangle1969

也就是说，刀具的齿顶圆弧要控制好。否则齿根必须要挖根（Undercut),但不能影响重合度。
