谁有06A链轮参数尺寸。

aqe111111

谁有06A链轮参数尺寸。

chiart

没有齿数怎么算？

hyfjy

谁有06A链轮参数尺寸。
aqe111111 发表于 2010-9-28 10:18


登录/注册后可看大图

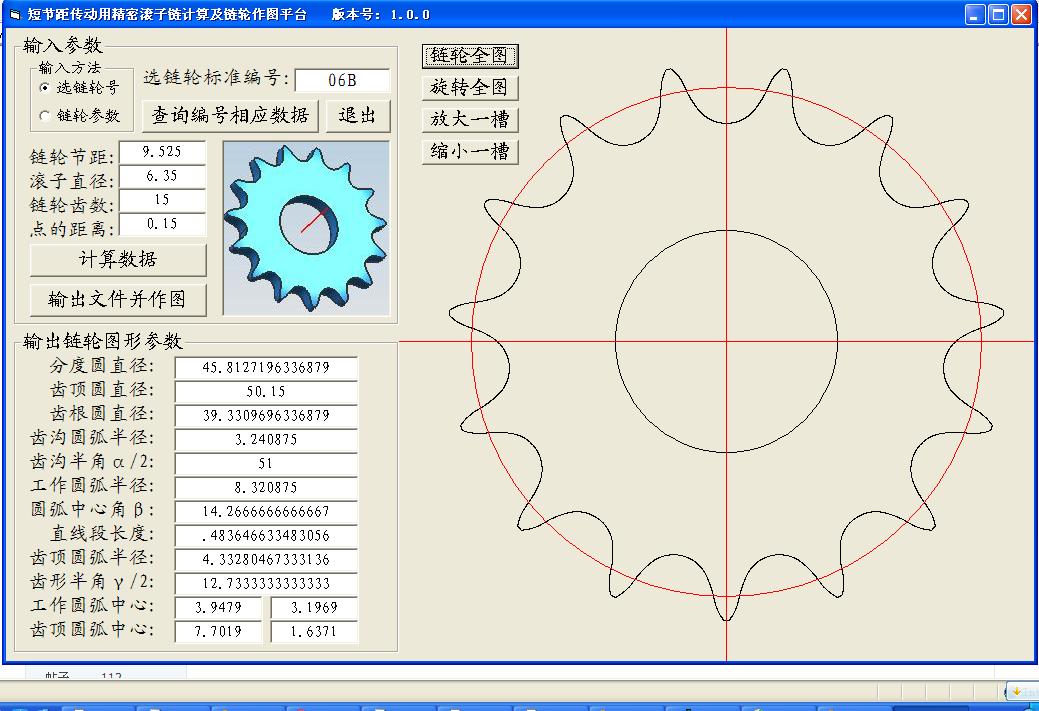

查了一下，似乎没找到06A的ISO标准，倒是有06B的，用我的软件计算界面如下：

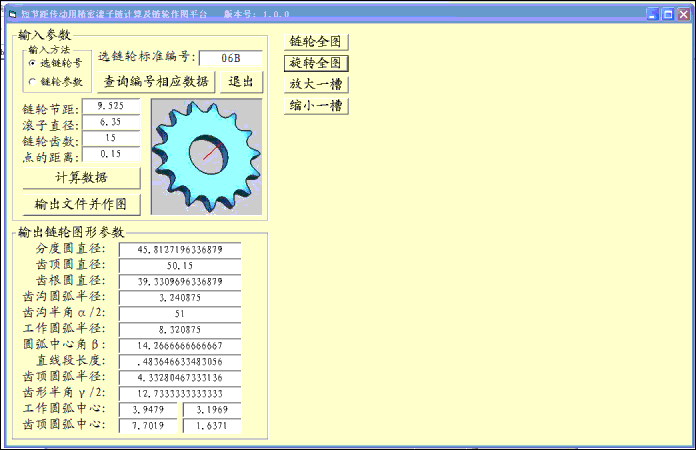

计算的动态界面如下：



计算的参数如下：

    短节距传动用精密滚子链计算及链轮齿形计算输出文件
    软件编制：hyfjy      计算日期：2010-10-24
输入参数：         ISO 链号——06B
节距 p= 9.525   滚子直径 D= 6.35  链轮齿数 Z= 15
链轮端面齿形计算输出参数：
分度圆直径  do= 45.8127196336879
齿顶圆直径  Do= 50.15
齿根圆直径  D1= 39.3309696336879
最大弦长    LA= 39.1155104667673
齿沟圆弧半径 r= 3.240875
工作圆弧半径r1= 8.320875
齿尖半径    r2= 4.33280467333136
齿槽半角  α/2= 51 度     .890117918517107 弧度
相连圆弧角  β= 14.2666666666667 度    .249000306617857 弧度
齿形半角  γ/2= 12.7333333333333 度    .222238591420611 弧度
齿廓直线段  FG= .483646633483056
中心距     OO2= 7.874
第一座标点  A1= 3.9479   Y1= 3.1969
第二座标点  A2= 7.7019   Y2= 1.6371
内节内宽(min)      b1= 5.72      销轴直径(max)      d2= 3.28
套筒孔径(min)      d3= 3.33      链条通道高度(min)  h1= 8.52
内链板高度(max)    h2= 8.26      外或中链板高度(max)d2= 8.26
过渡链节尺寸(min)  L1= 4.32      L2= 4.32       c= .08
排距               Pt= 10.24
内链节外宽(max)    b2= 8.53      外链节内宽(min)    b3= 8.66
销轴全宽:单排(max) b4= 13.5      双排(max)  b5= 23.8      三排(max)  b6= 34
止锁件附加宽度(max)b7= 3.3
测量力(单位:N)   单排= 70     双排= 140      三排= 210
最小抗拉载荷Q (单位:kN) 单排= 8.9     双排= 16.9      三排= 24.9
本传动链标记格式:    06B-排数-整链链节数-GB/T 1243-1997
        计算结束时间：12:32:16

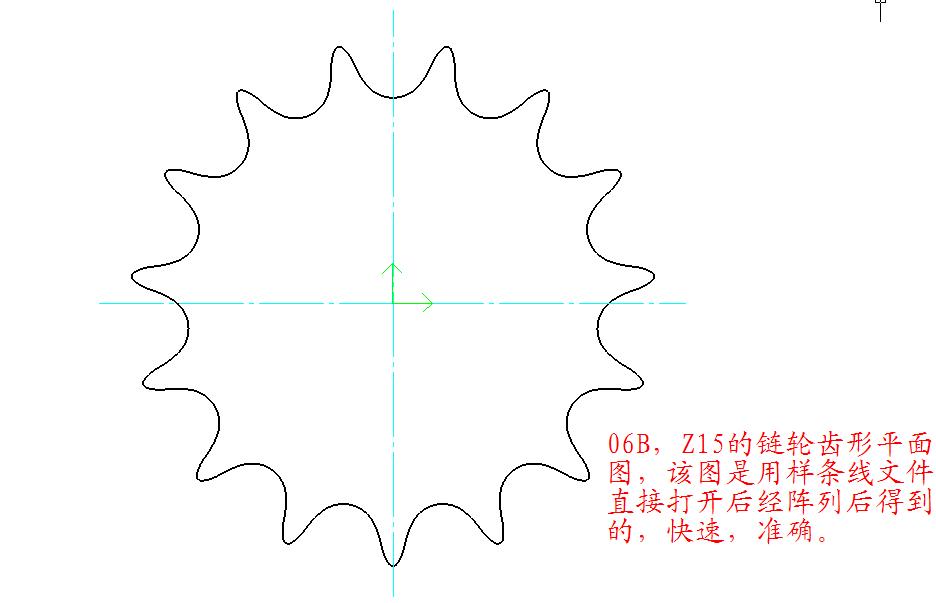

作成的图如下：



样条线用CAD做的压缩文件：

15.rar (27.33 KB, 下载次数: 44)

2010-10-24 12:36 上传

点击文件名下载附件

hyfjy

谁有06A链轮参数尺寸。
aqe111111 发表于 2010-9-28 10:18


登录/注册后可看大图

A和B分别是美国及英国的标准，其实通过这类对比，我不认为美国或英国的链轮标准有什么先进性，只是它们是老牌的工业化国家，弄得时间长了，不管有理没理，后来的人只能用他们用了这么长时间的东西了。这也是工业化的一种惯性吧。所以用06A或06B，在ISO的标准中能查到一些，不是所有的类都齐全的，也许有些类它们已经看到问题所在了，去掉了吧。

chiart

其实06A和06B的主要差异就在于内节的不一样,其他参数与06B是一样的.06系列的都 一样,滚子直径为6.35,节距为9.525.
