内啮合齿轮泵的齿轮有什么特殊要求吗？

yongxiangle1969 · 发表于 2018-4-6 07:50

您需要登录才可以下载或查看，没有账号？注册

x

内啮合齿轮泵的齿轮有什么特殊要求吗？

设计上和普通传动齿轮的区别是什么？？

admin · 发表于 2018-4-23 23:57

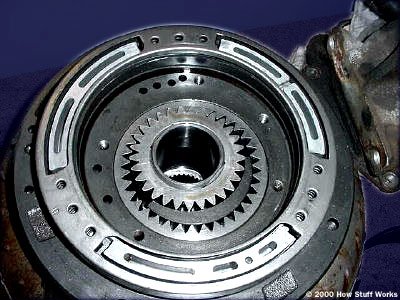

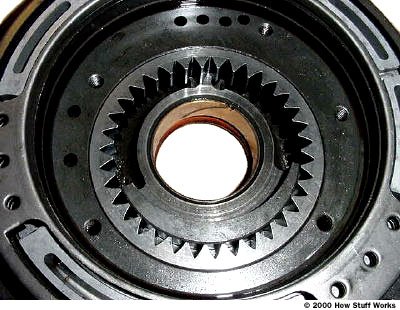

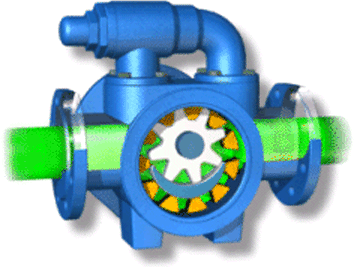

应该说的是这种吧? 呵呵。上个图，便于大家一起学习探讨。
============

admin · 发表于 2018-4-23 23:59

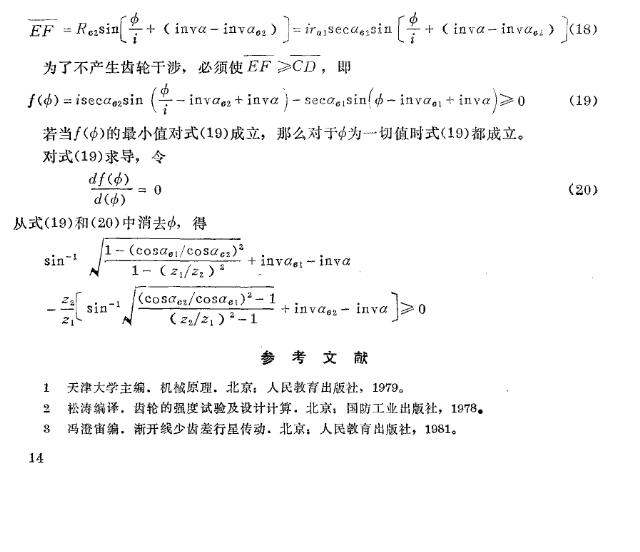

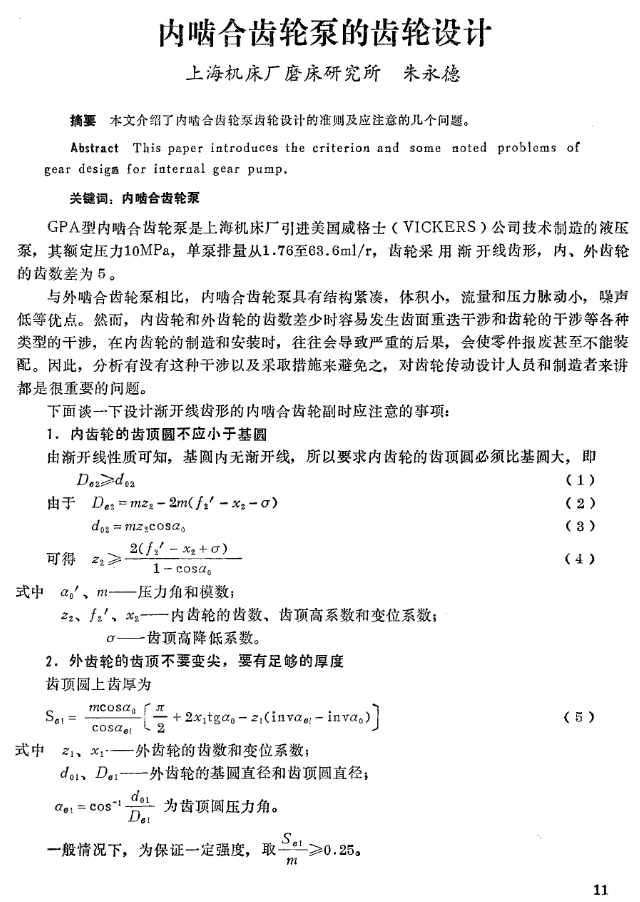

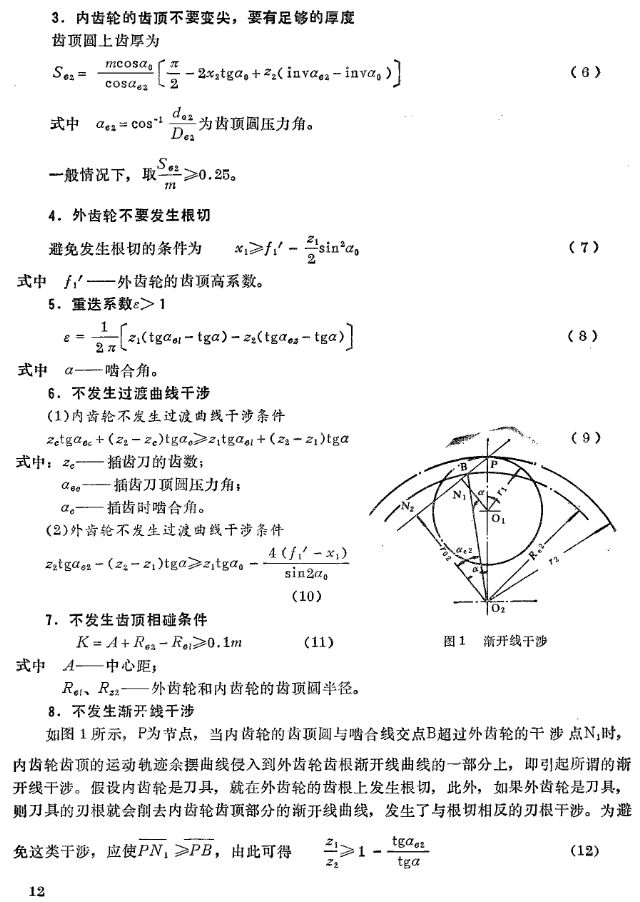

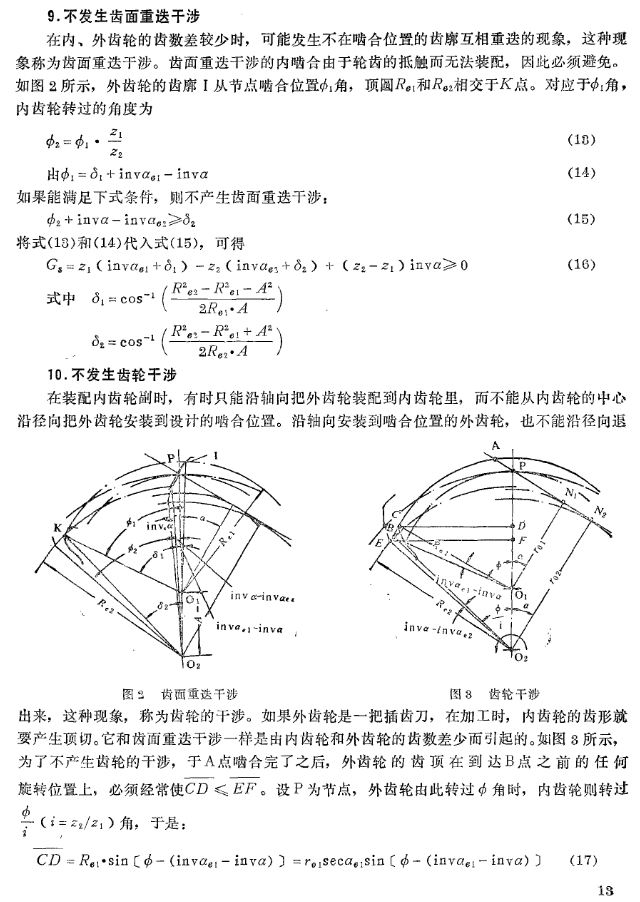

没有实际做过这方面的设计。网上找了这篇论文，供参考。

====================

admin · 发表于 2018-4-24 00:09

另外从结构设计方面，下面这几点应该针对油泵齿轮尤为重要：

1、齿轮两端面与轴中心线的垂直度
2、齿轮两端面的平行度
3、齿轮端面间隙

yongxiangle1969 · 发表于 2018-4-24 08:12

是的，非常感谢站长。
