求解有代表性传动比计算

江旭东2016

前面思路补充：
6：前面NW部分，只考虑了自转，同时要考虑公转1，故减速比后面要+1；NGW行星减速也要考虑公转故计算公式里面也要+1
(51/11)*(25/14)+1=9.27922:

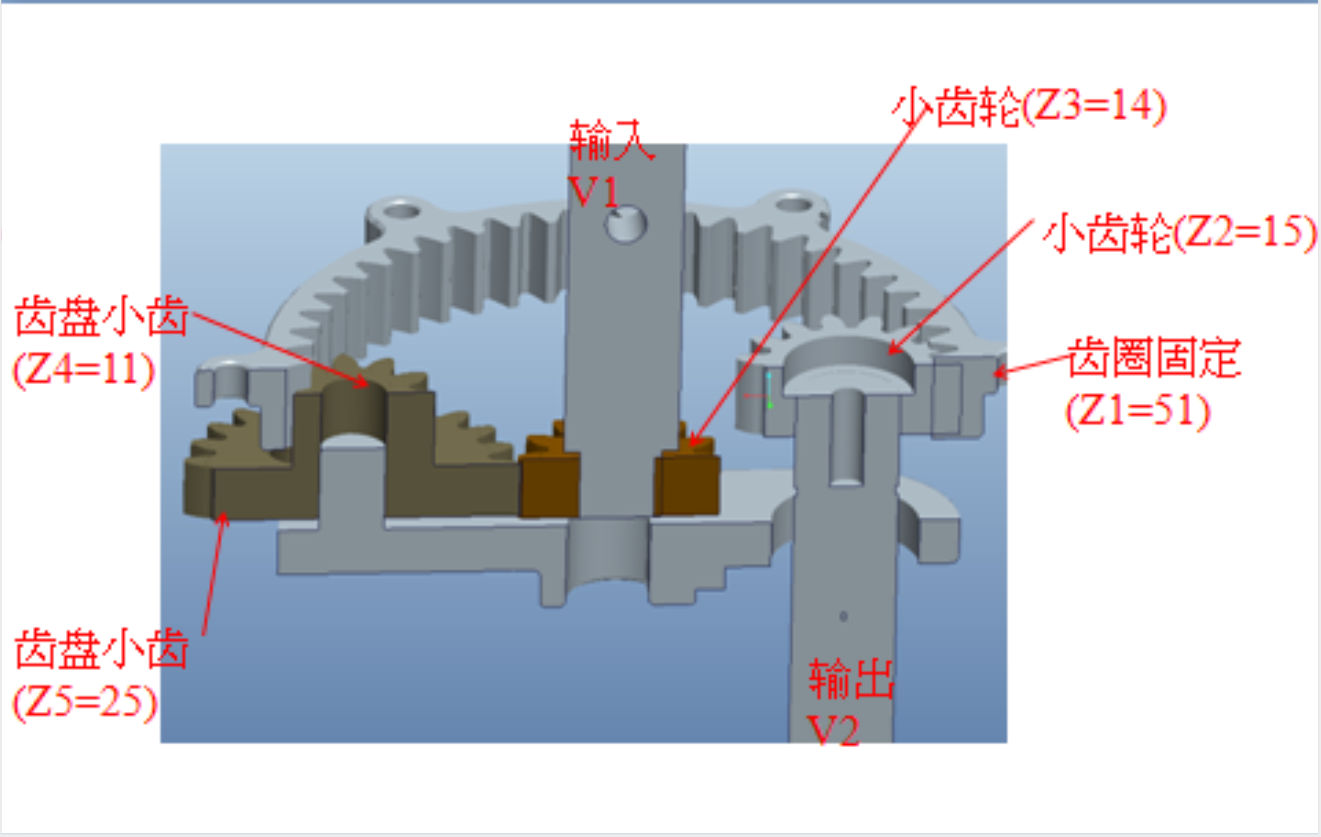

7：后面偏心轴内齿减速部分，自传一周时也要考虑公转1，故减速比后面要-1
Z1/Z2-1=51/15-1=2.4
8：最终结果两者相除
9.27922/2.4=3.8663417
得出的结论，还是牛爷厉害一些，但也能进一步验证我对传动比的推力计算过程，佩服

zyh007zyh

江旭东2016 发表于 2018-3-20 14:11
前面思路补充：
6：前面NW部分，只考虑了自转，同时要考虑公转1，故减速比后面要+1；NGW行星减速也要考虑 ...

请教大师，我搞不懂什么时候公转加1，什么时候公转又减1了？？？求指导一下，谢谢你！

yongxiangle1969

看来得好好学习《机械原理》了

lhx77

江旭东2016 发表于 2018-3-20 14:11
前面思路补充：
6：前面NW部分，只考虑了自转，同时要考虑公转1，故减速比后面要+1；NGW行星减速也要考虑 ...

厉害，分析到位

yuanlin85

这种输出轴都再转圈圈，感觉可以做个绞丝机

woodee

这是俺15年初给深圳一家公司设计的立式搅拌机的降成本改进传动结构，估计16年出的产品。

齿数完全能对上。
结果17年就有人抄了。
看来产品买得还不错。


hyfjy

奇怪的是齿圈是不转动的？因定的齿圈，只有一根输入轴，能转动吗？


从图上看，从输入轴到内齿轮似乎是NW 型行星机构，但内齿轮是输出件，如果要求齿图固定，整个机构是无法运动的，也谈为上总的传动比，如果忽略内齿圈固定的话，为啥会减速后再加增速呢？

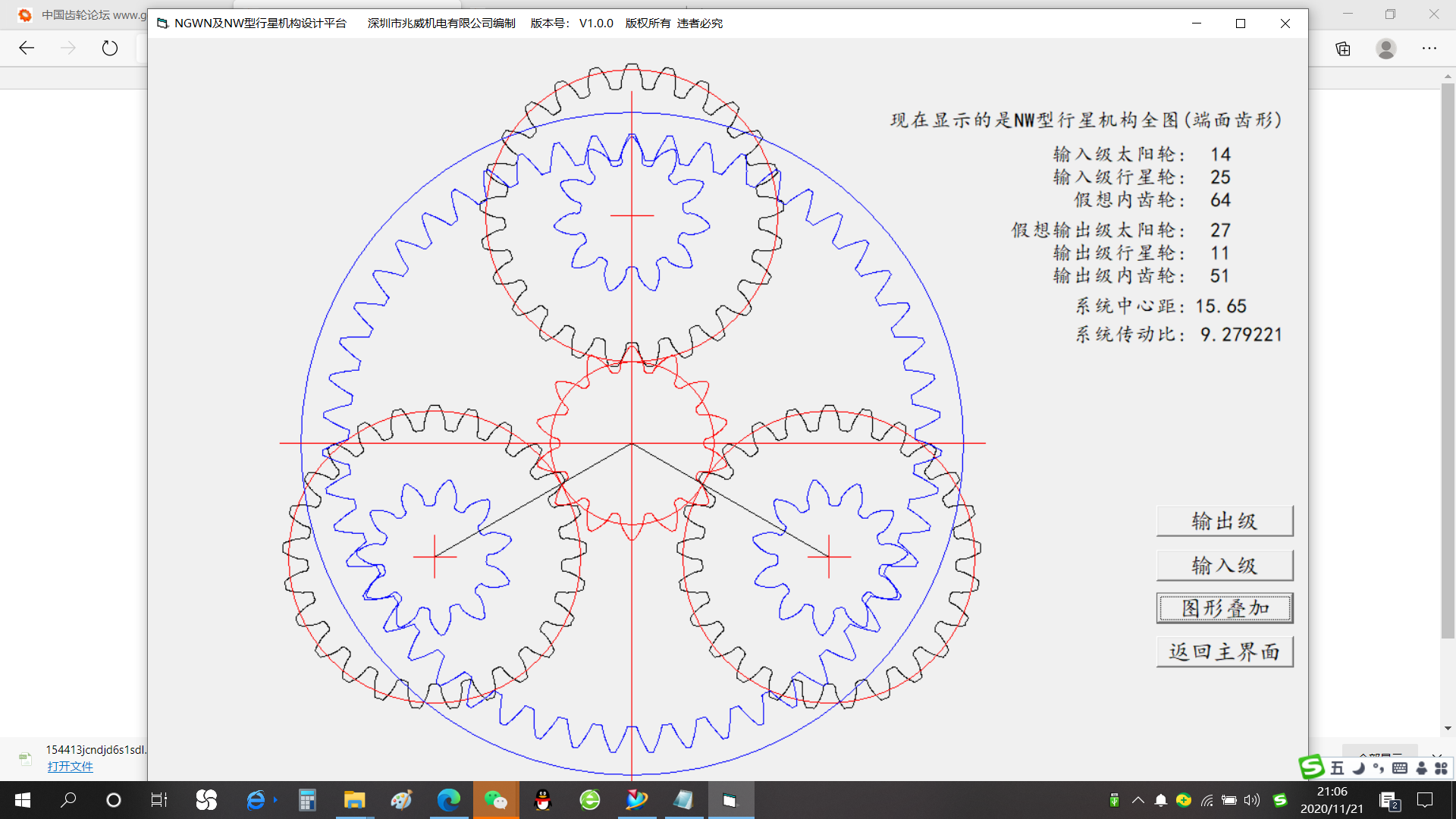

单独的NW传动机构有固定的传动比计算公式，如图：

woodee

hyfjy 发表于 2020-11-21 21:08
奇怪的是齿圈是不转动的？因定的齿圈，只有一根输入轴，能转动吗？

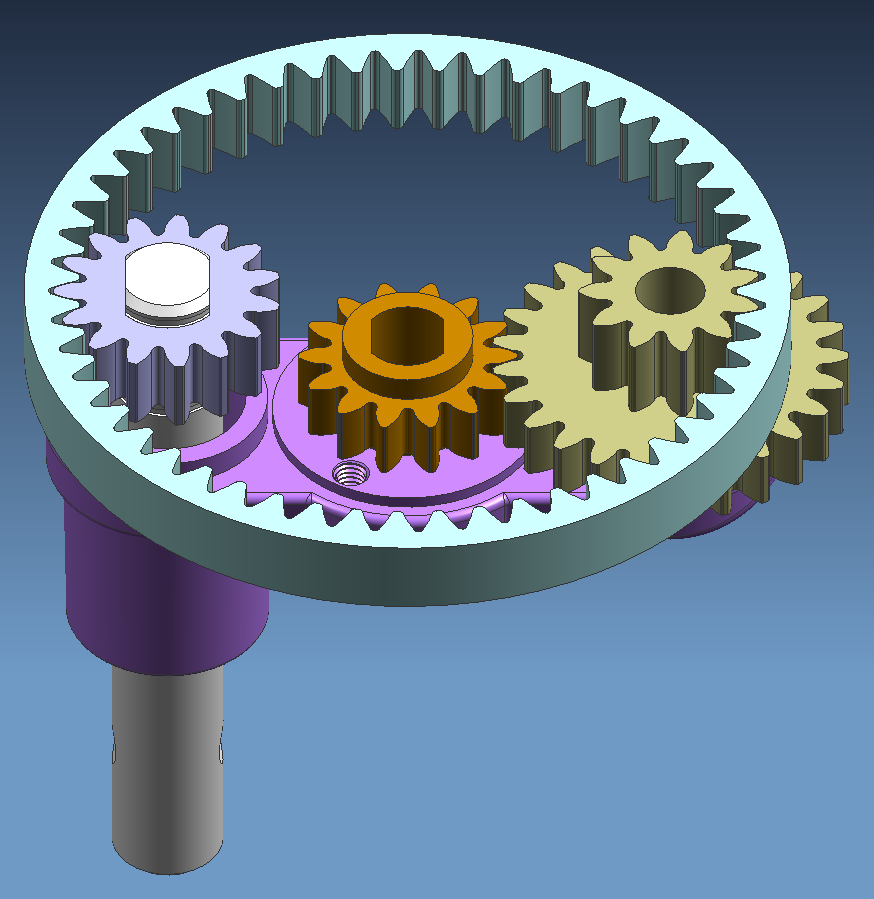

实现搅拌功能需要一个行星运转，效果才好：

admin

woodee 发表于 2020-11-22 12:19
实现搅拌功能需要一个行星运转，效果才好：

这个直观。呵呵

hyfjy

woodee 发表于 2020-11-22 12:19
实现搅拌功能需要一个行星运转，效果才好：

谢谢吴工，见识了，这样的传动系统，也的确是专门为这种搅拌机定制的精品，主动轴在上面是以小圆形转动，轴本身又以定速旋转，带动下面的附加齿轮系统，实现在较大半径范围内的划圆搅拌运动，由此想到，也许楼主并没有能仔细地去研究这套传动系统的运动，只愿意让贴子直接让人指出吧，其实任何一种设计，只有通过自己的研究，完全吃透了其原理，也算是通过样品，学到了知识，但愿这位楼主不是简单的只为了去抄板，去原封不动地占为已有才是最关键的，齿轮论坛网不希望出现简单的抄袭者，而希望朋友们 通过讨论甚至争论，明白齿轮传动的原理。不知这话是否多余了。
