齿轮无法测量公法线工艺控制问题求大神帮忙

zb18-love · 发表于 2018-2-23 15:09

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 zb18-love 于 2018-2-23 15:12 编辑

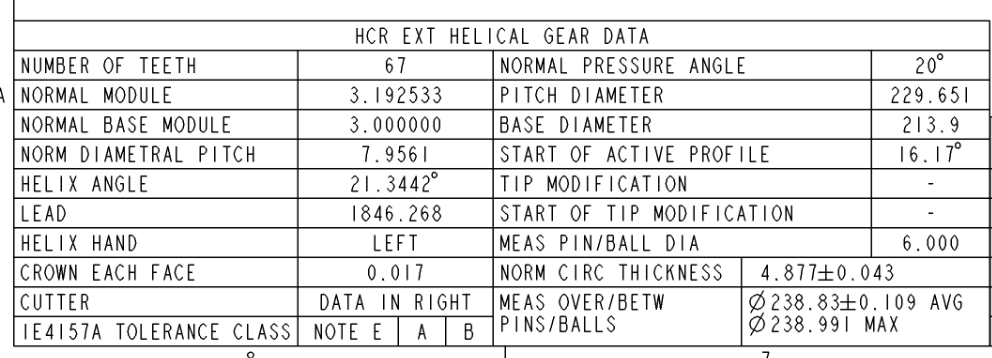

齿顶圆238.08±0.12，齿顶圆217.44（+2.12，-0.3）
请教各位大神，此参数表螺旋角过大无法测量公法线（自己算了算），如果滚齿控制，是否可以测量弦齿高弦齿厚呢！
还望赐教啊！如果公法线能量帮忙算算能和跨棒距对起来吗？不会算啊。

zb18-love · 发表于 2018-2-24 08:57

齿轮的齿顶高系数和顶系系数都不是标准齿轮，怎么确定！

yongxiangle1969 · 发表于 2018-2-25 14:50

跨9齿的W9=83.6487±0.04（未含留量时），跨球距能和分圆齿厚完全对应上

yongxiangle1969 · 发表于 2018-2-25 15:01

计算结果见附件程序

FES123 · 发表于 2018-3-1 17:12

yongxiangle1969 发表于 2018-2-25 14:50
跨9齿的W9=83.6487±0.04（未含留量时），跨球距能和分圆齿厚完全对应上

齿宽大于40时可测。

zb18-love · 发表于 2018-3-3 08:26

FES123 发表于 2018-3-1 17:12
齿宽大于40时可测。

谢谢，这个齿轮的厚度只有31，公法线看来是不好测量了，通过测量弦齿厚和弦齿高可以控制齿厚吗？

zb18-love · 发表于 2018-3-3 08:36

yongxiangle1969 发表于 2018-2-25 15:01
计算结果见附件程序

谢谢，这个软件算的很精确，齿厚只有31无法测量公法线，通过控制弦齿高弦齿厚能控制吗？

yongxiangle1969 · 发表于 2018-3-3 14:56

由于外圆公差有0.24mm，分圆法向齿厚公差有0.086mm，会影响弦齿高弦齿厚的测量误差的确定。如果产品就几件，可以测量外圆真实尺寸后确定弦齿厚及公差

yongxiangle1969 · 发表于 2018-3-3 14:58

跨6齿的W6=55.3744±0.04（未含留量时）；跨5齿的W5=45.9496±0.04（未含留量时）

FES123 · 发表于 2018-3-4 17:13

yongxiangle1969 发表于 2018-3-3 14:58
跨6齿的W6=55.3744±0.04（未含留量时）；跨5齿的W5=45.9496±0.04（未含留量时）

跨7齿，勉强能测，但已经接近齿根了。
