齿轮有效渐开线起始圆与渐开线起始圆直径的公差与标准

老铁

齿轮有效渐开线起始圆直径为一对齿轮副啮合时需要的渐开线起始圆直径。
1.纯理论的计算可以得出一个理论数值，但由于齿轮外圆的跳动与安装偏差会使实际啮合的渐开线起始圆直径有所偏差。
所以齿轮设计后给出的参数中渐开线起始圆直径要比理论数值有足够的俗度。
疑问一：此俗度应该设置多少合适，有什么标准或者经验公式。
2.接触到一些外国图纸，渐开线起始圆直径还有公差（即大小值）
疑问二：这种公差是依据什么给出，有无标准或者经验公式。

渐开线起始圆直径为齿根圆弧与渐开线的交叉点，其中齿根圆弧的大小会影响到齿轮的抗弯强度
而齿根圆的大小有0.25m,0.38m等，此渐开线起始圆直径该怎么计算而得。
　　而在齿轮的实际加工中，齿根圆弧是由刀具展成，刀具可能是滚刀或者插刀，那么在设计过程中该如何
确定渐开线的起始圆直径，会比较合适。
　　上面的问题或许可以想象一种刀具加工而给出渐开线起始圆直径。但此渐开线起始圆直径的公差如何确定。
或者说渐开线起始圆直径的公差标准或经验公式是什么。
　　希望论坛中各个师傅不吝赐教

yongxiangle1969

渐开线起始圆直径：和配对齿轮的啮合中心距公差和配对齿轮外圆直径公差等有关

老铁

yongxiangle1969 发表于 2018-2-7 22:12
渐开线起始圆直径：和配对齿轮的啮合中心距公差和配对齿轮外圆直径公差等有关

直径可以算出来，但公差怎么确定的呢，对老外的这种标注找不到依据。

fawcgzmg

根据齿厚公差计算

fawcgzmg

啮合起始圆根据齿顶圆公差

wangqingbin

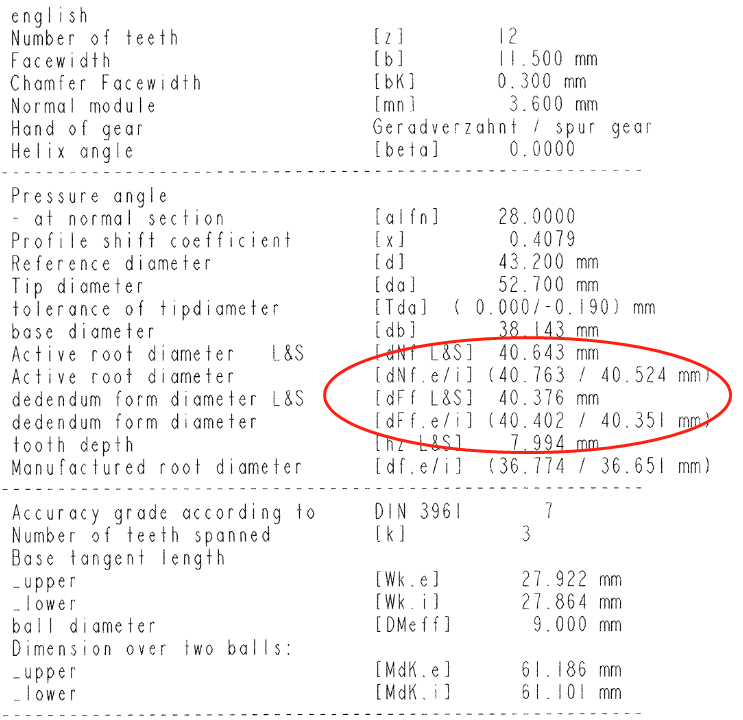

这是德国Rexroth公司的图样，他们都这样标注。
dNf---啮合起始园，与安装中心距和配对齿轮的齿顶园公差有关
dFf---渐开线形成园，与滚刀触角高度有关

luomo226

dNf是根据配对齿轮齿顶圆直径计算得到，包含理论中心距公差+配对齿最大齿顶圆直径公差；
dFf是软件计算过程中有刀具输入或默认刀具选项，根据刀计算得到的包含M值公差所以计算得出来会有公差，相当于刀具校核过程。

老铁

luomo226 发表于 2018-2-9 11:04
dNf是根据配对齿轮齿顶圆直径计算得到，包含理论中心距公差+配对齿最大齿顶圆直径公差；
dFf是软件计算过 ...

一般中心距是正负公差，齿顶圆是负公差（如h10)在加工中一般齿顶圆做到中下差左右，所以按照中心距+配对齿最大齿顶圆直径公差，或许是可行的

但是如果在加工中齿顶圆做到上差，或者热处理膨胀后齿顶圆也会变到上差，还有安装及其他影响因素。
因此我认为应该有一定的安全裕度会最好。
但这个安全裕度设计到什么程度为最好，有什么标准，我查不到相应的资料以解惑。

hzx136520

0到-0.1mn，磨齿的时候一般比给的渐开线有效起始圆小0.1mn

GFC

哪位大师知道dNf 和dNfs的区别？
