内齿圈输出行星齿轮箱传动比讨论

江旭东2016 · 发表于 2018-2-7 10:27

您需要登录才可以下载或查看，没有账号？注册

x

如题，行星架固定，太阳齿输入，内齿圈输出，该传动比是否如普通NGW行星齿轮箱（行星架输出）传动比计算：传动比等于i=内齿数Za/太阳齿数Zc+1，望懂的设计同行一起讨论。

孙永平 · 发表于 2018-2-7 16:36

不一样的速比计算
i=(1+内1）/（1-（内2*行2)/(行1*内2））

submariner · 发表于 2018-2-9 14:10

行星架固定，就是定轴轮系了

chenhe115253 · 发表于 2018-2-10 14:16

应该是ratio=（z3/z1+1）(z3/z1+1)-1

yu20100702010 · 发表于 2018-2-27 12:48

教你一个简单方法计算：如果是一级传动就是：内齿圈数/太阳轮数，N级传动的就是：（zc1/za1+1）（zc2/za2+1）...（zcn/zan+1）-1

chenzl1223 · 发表于 2018-3-14 14:13

输出方式不一样！速比也不一样
、

michaelzhang · 发表于 2018-3-22 12:23

学习到了，这个计算准吗？怎么推算出来的？

Windsuif · 发表于 2018-4-22 22:23

此为定轴系,正负(从动齿轮齿数积)/(主动齿轮齿数积).

admin · 发表于 2018-4-22 23:51

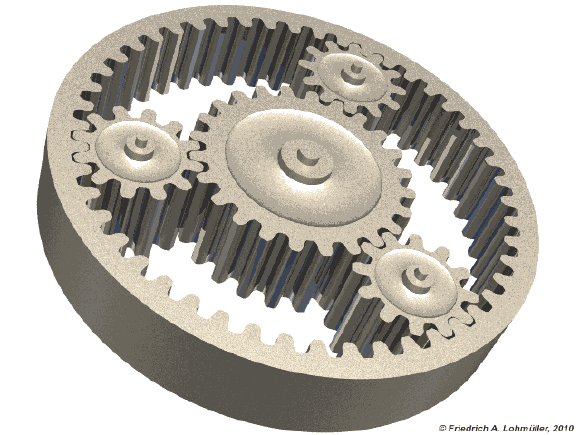

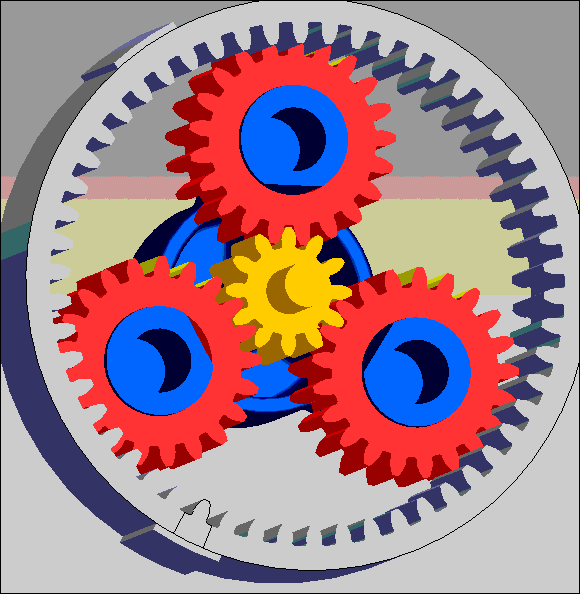

楼主说的是下图这种吧？（补2个图，比较直观。

）

yongxiangle1969 · 发表于 2018-4-23 08:33

看来齿轮要学习的内容还很多呀，时不待我！！
