大神帮忙算算这是什么变位齿轮啊？

zb18-love · 发表于 2018-1-17 15:30

您需要登录才可以下载或查看，没有账号？注册

x

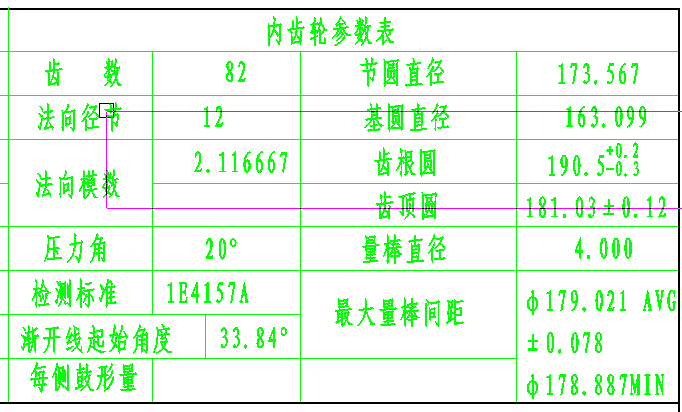

一种齿轮，用CAXA画不出来这种齿部形状，大神帮忙解答下，谢谢啊！

zb18-love · 发表于 2018-1-18 08:29

没有人啊！

yongxiangle1969 · 发表于 2018-1-18 15:59

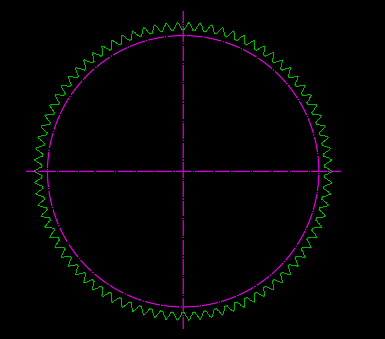

用其他软件可以画出来

yongxiangle1969 · 发表于 2018-1-18 16:00

如需要DWG等文件，可以给我发邮件yongxiangle1969@163.com

submariner · 发表于 2018-1-18 16:12

本帖最后由 submariner 于 2018-1-19 09:51 编辑

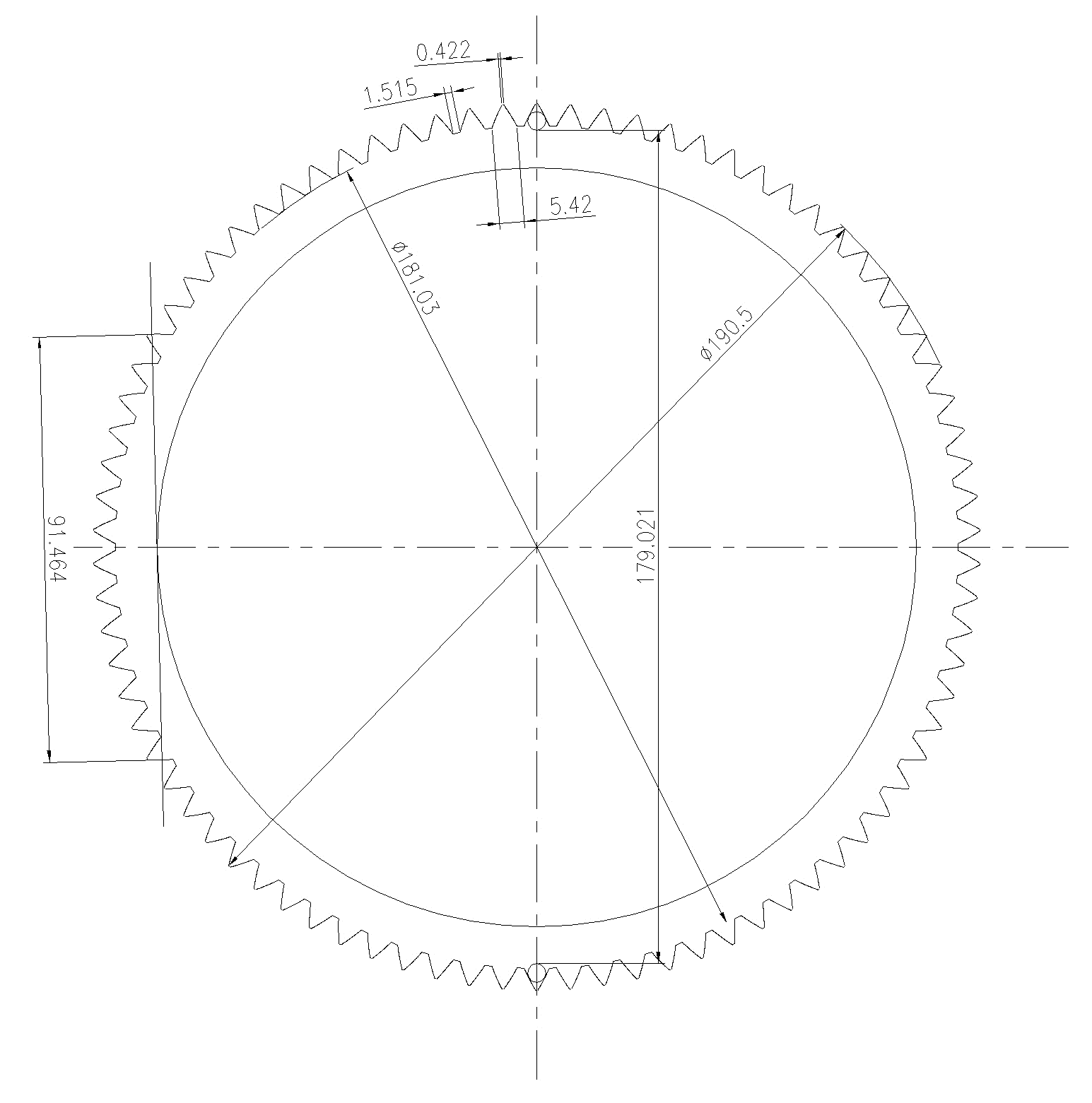

你的变位系数太大了，分度圆齿厚都成负值了，槽底宽度过小。

登录/注册后可看大图

zb18-love · 发表于 2018-1-18 16:53

submariner 发表于 2018-1-18 16:12
你的变位系数跑偏了，一部分齿槽宽度都成负值了，随便灵机一动就想个参数填上，这种一本正经的胡说八道的齿 ...

这是正儿八经的世界五百强公司提供的图纸，参数是没有错误的，不要误会了。

zb18-love · 发表于 2018-1-18 16:55

yongxiangle1969 发表于 2018-1-18 16:00
如需要DWG等文件，可以给我发邮件

DWG文件能画啊！

freefreemen · 发表于 2018-1-18 20:10

FES123 · 发表于 2018-1-18 21:17

有点像美国卡特彼勒齿轮，变位系数大到3.105——3.1468，节圆直径应为分度圆直径。应该用特制的插齿刀加工。鼓形齿。

submariner · 发表于 2018-1-19 08:59

本帖最后由 submariner 于 2018-1-19 09:27 编辑

freefreemen 发表于 2018-1-18 20:10

齿根已经很尖了
