小模数行星减速器设计

lalula · 发表于 2018-1-12 12:31

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

小模数行星齿轮减速器，太阳轮a，内齿轮b，行星轮c。设计时，先分别计算a-c, b-c啮合参数，有变位，两次算出来的行星轮c齿轮参数不一致，最终建模、装配应该用哪一个啮合参数呐？看了几本相关书籍，里面也没讲清楚。求指教。

submariner · 发表于 2018-1-12 20:04

不一致说明算错了，不满足同心条件

tangk · 发表于 2018-1-13 15:38

不明白！！！！！！！

niuershiye · 发表于 2018-1-13 17:27

1，C <= (B-A)/2 ;
2，(B+A)/NP=整数

freefreemen · 发表于 2018-1-15 20:25

齿顶圆改一下就行了

lalula · 发表于 2018-1-17 11:32

submariner 发表于 2018-1-12 20:04
不一致说明算错了，不满足同心条件

书上的例题就是这样写的，不满足同心条件时，取了其中一对齿轮中心距为准，另一对变位。也装配不起来。

lalula · 发表于 2018-2-11 21:41

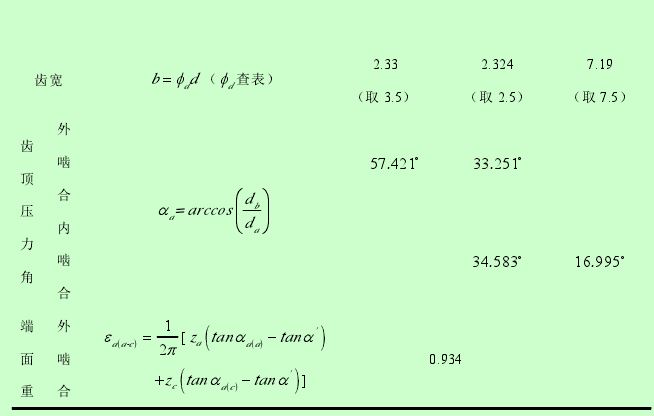

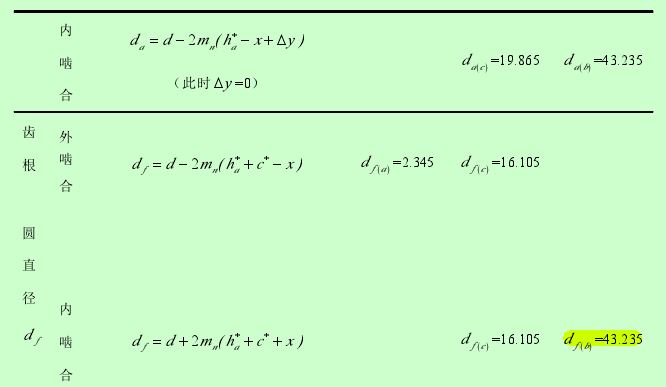

这是计算出来的参数，太阳轮a齿数4，法向模数0.8，行星轮c齿数21，内齿轮b齿数48. 算出来a-c中心距10.403，b-c中心距11.235.二级总传动比169. 画出来的模型有干涉。

yu20100702010 · 发表于 2018-2-27 12:43

首先问问那个参数算出来不对，
如果只是顶圆根圆问题按小的取值就行，
如果是变位系数（或者公法线、跨棒距）不对那就是参数没有算对，
意思就是两组计算的中心距没有选一样的值造成的。

也可能你遇到的是高度变位的，
手动计算思路是：其中一组计算确定中心距和两个齿轮的变位系数----另外一组取相同中心距和相同行星齿轮变位系数后算出另外一齿轮变位系数即可。

lalula · 发表于 2018-3-8 16:21

yu20100702010 发表于 2018-2-27 12:43
首先问问那个参数算出来不对，
如果只是顶圆根圆问题按小的取值就行，
如果是变位系数（或者公法线、跨棒 ...

试一试，谢谢！

yongxiangle1969 · 发表于 2018-3-9 10:50

两组的中心距要一致，行星轮的变位系数要一致
