求助：如何看懂KISSsoft齿轮接触分析中stress curve 3D图

417764133 · 发表于 2018-1-12 09:49

您需要登录才可以下载或查看，没有账号？注册

x

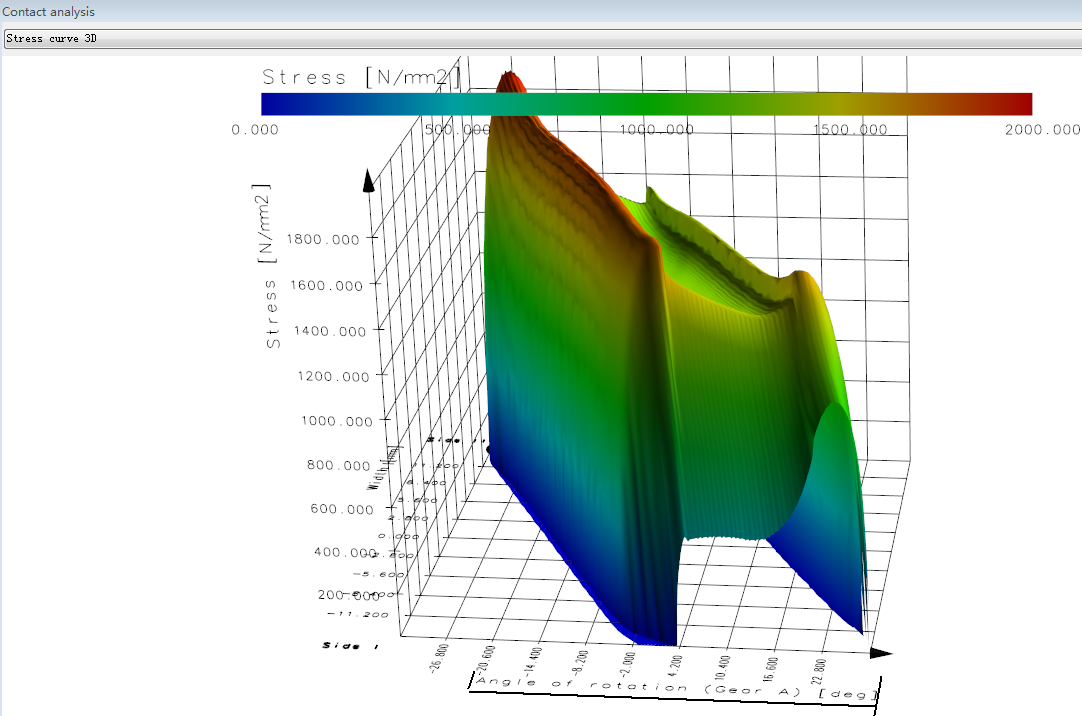

下图是齿轮接触分析stress curve 3D图，有几个问题想请教一下：1.“angle of rotation（gear A）”这是什么意思？是齿轮A展角的意思么？
2.如果angle of rotation是展角的意思，那么展角为什么会有正负？是代表工作面和非工作面么？
谢谢

hzx136520 · 发表于 2018-3-7 21:10

我理解为节圆处为0，以下为-，以上为+，不知道对不对

cef183567604 · 发表于 2018-4-2 09:26

有高手讲解下吗？

mrmrw · 发表于 2018-4-2 16:05

滚动角度、滚动长度、直径都是可以换算的。

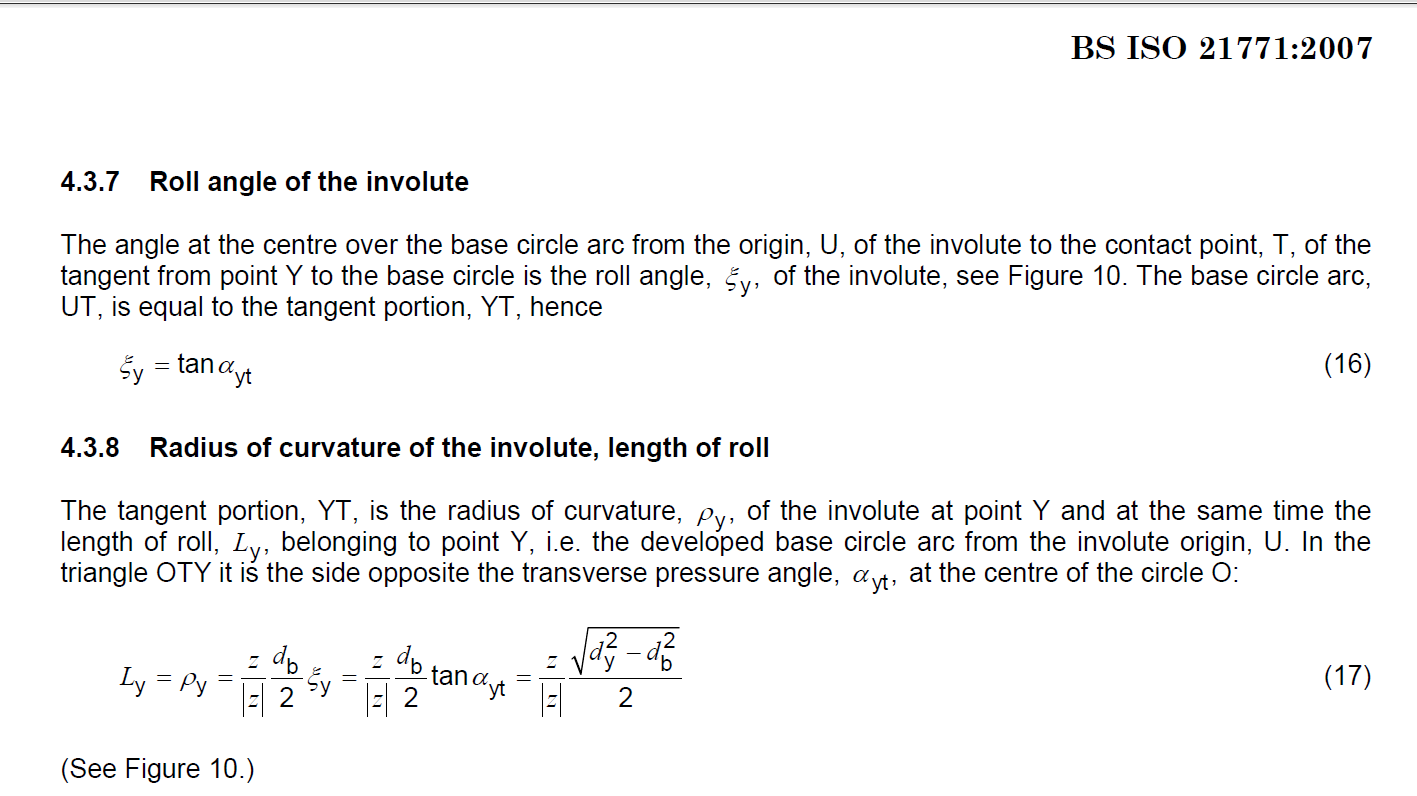

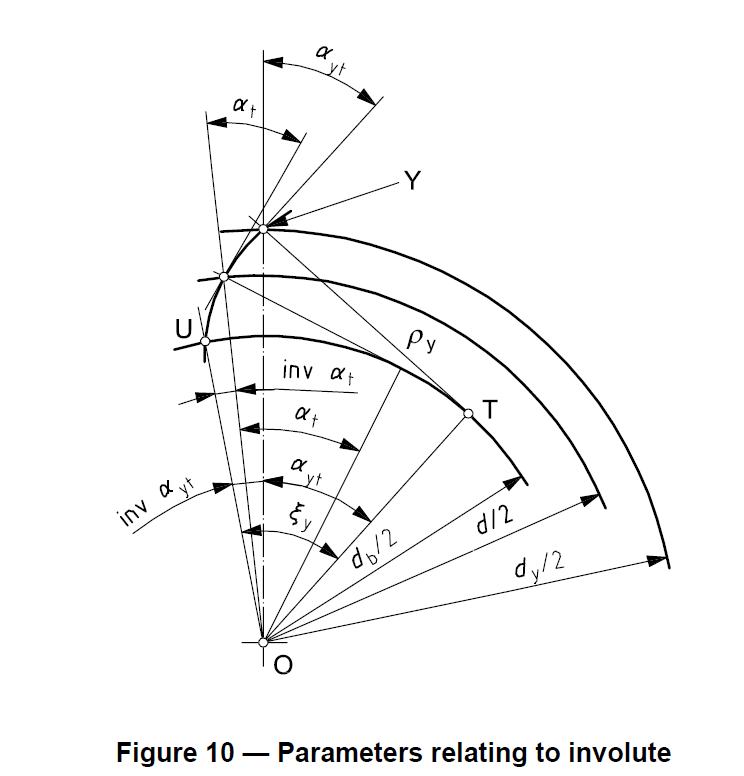

看ISO 21771标准的定义！

417764133 · 发表于 2018-4-8 15:58

mrmrw 发表于 2018-4-2 16:05
滚动角度、滚动长度、直径都是可以换算的。
看ISO 21771标准的定义！

谢谢。后来我在kisssoft中把坐标由“angle of rotation”改成“diameter”。这样能便于理解些。
