求助，求行星齿轮计算参数

wanghailaing · 发表于 2017-12-30 11:09

您需要登录才可以下载或查看，没有账号？注册

x

齿圈齿数Z=56
太阳轮齿数z=19
行星轮齿数Z=18
模数m=3
求高手给算下各个齿轮的精确点的参数

submariner · 发表于 2017-12-30 12:56

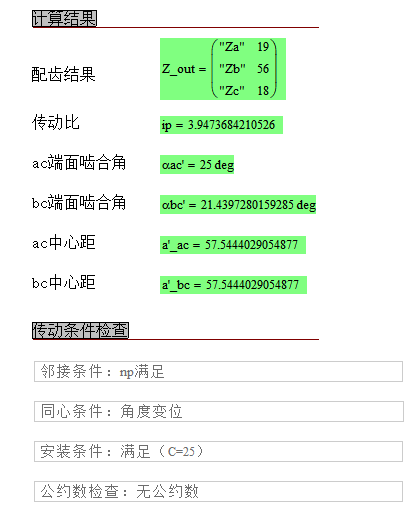

建议中心距57~58

yongxiangle1969 · 发表于 2017-12-30 14:27

行星轮3个，压力角20

yongxiangle1969 · 发表于 2017-12-30 14:35

采用螺旋角0度

niuershiye · 发表于 2017-12-30 15:47

提示: 该帖被管理员或版主屏蔽

freefreemen · 发表于 2017-12-30 18:09

myT9981 · 发表于 2017-12-30 19:02

个人认为中心距按56.5，内齿不变位，3个行星轮均布，进行分配比较好。

myT9981 · 发表于 2017-12-30 20:12

太阳轮是19齿，不是18齿。19齿可以3个均布。

niuershiye · 发表于 2017-12-31 23:44

还有15分钟告别2017 ！

niuershiye · 发表于 2018-1-1 16:41

元旦留下一个脚印
