美制渐开线花键

dingming

请叫各位大神，我司现加工一种美制外花键，参数如下：齿数：62，径节：16/32，压力角：30°，节圆直径：3.875，大径：3.937，小径：3.75，基圆直径：3.356，按ANSI B92.1标准差，齿数最多60齿，请问各位大神这种花键是使用什么标准

oyd121212

  你好，你这个就是美标ANSIB92。1-1970的花键，双径节，圆齿根，大径100。012（0，-0。22），小径95。25（0，-0。35） 跨棒距102。225（0，-0。068），量棒直径2。743，你效对一下，看是否正确

dingming

oyd121212 发表于 2017-12-27 08:38
你好，你这个就是美标ANSIB92。1-1970的花键，双径节，圆齿根，大径100。012（0，-0。22），小径95。25（ ...

收到，谢谢您

zl3264507

齿数：62，径节：16/32，压力角：30°，节圆直径：3.875，大径：3.937，小径：3.75，基圆直径：3.356
检查了一下标准，确实最大 仅查到60个齿
3楼的结果有错误
1、量棒的选择，外花键应为3.048.内花键为2.743
    ANSI量棒有计算方法，外花键量棒=1.728*25.4／16（径节）=2.7432
                                  内花键量棒=1.92*25.4／16（径节）=3.048
2、美国国家标准协会ANSI B92.1-1996精度等级为4、5、6、7、
     美国汽车工程师学会标准SAEJ498B 为class 1 、class 2，其中SAEJ498Bclass 2=ANSI B92.1-1996   5级
     3楼跨棒距结果为5级精度的计算结果，楼主参数没有说明。要是测绘的话要根据实际齿厚，花键大小直径再对应标准确定，问题是标准    只能够查到   60个齿的


zl3264507

file:///C:\Users\Administrator.64P2B5N71XJMDCM\AppData\Roaming\Tencent\Users\920082934\QQ\WinTemp\RichOle\70EW36)%1ELANG9R0]RVV2M.png

zl3264507

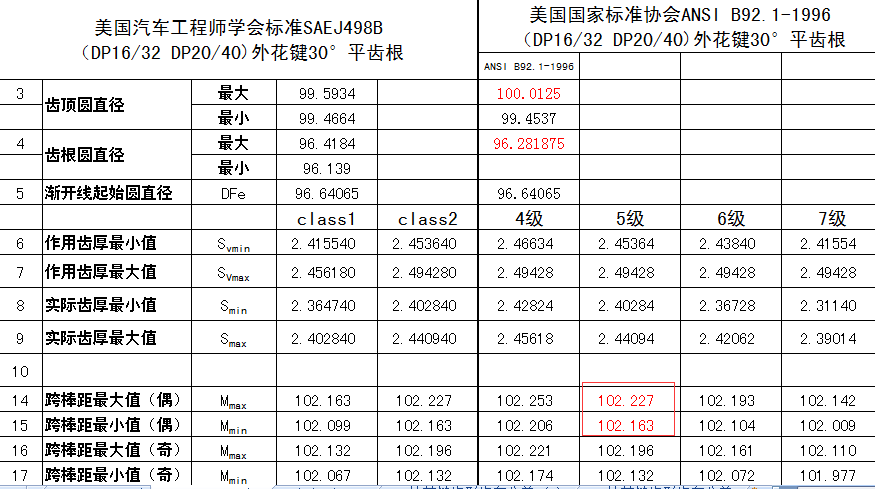

第一个为量棒2.7432跨棒距结果

第二个为量棒3.048跨棒距结果（正确）
