关于两级NGW减速机的KISSsys建模

longyaner521 · 发表于 2017-12-25 18:07

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

KISSsys里自带的两级的NGW行星架输出的模型是有

现在想建立两级的NGW减速机内齿圈输出的KISSsys建模

一级太阳轮输入，输入转速4200转，输入扭矩375NM，一级行星架转动，一级内齿圈转动

一级行星架输出到2级太阳轮，二级行星架固定，二级内齿圈转动

现1级和2级内齿圈共同输出，转速相同，均为92.5转

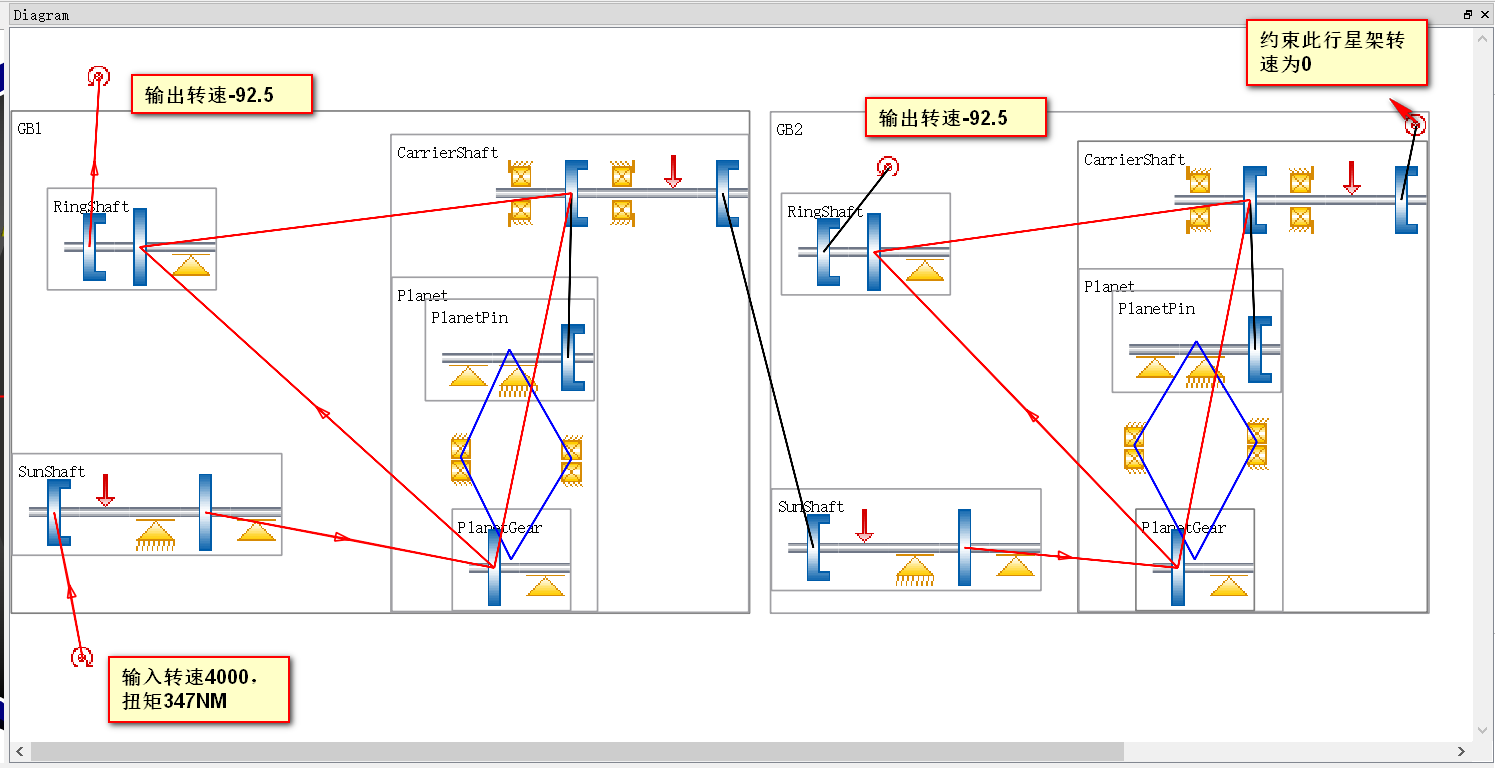

此时建立的动力图，由一级行星架输出到二级太阳轮的路线是黑色的，动力传递不过来，请教大神们这里应该怎么设置或约束


longyaner521 · 发表于 2018-1-6 09:59

看来这个太偏了，没人讨论！

zhangwei · 发表于 2018-1-6 14:48

第一级输出转架实际情况是什么链接？花键么？可以将第一级转架和太阳轮轴直接约束在一起试试

longyaner521 · 发表于 2018-1-8 09:44

耦合器链接！
