传动比计算方式

1489563506 · 发表于 2017-12-25 16:05

您需要登录才可以下载或查看，没有账号？注册

x

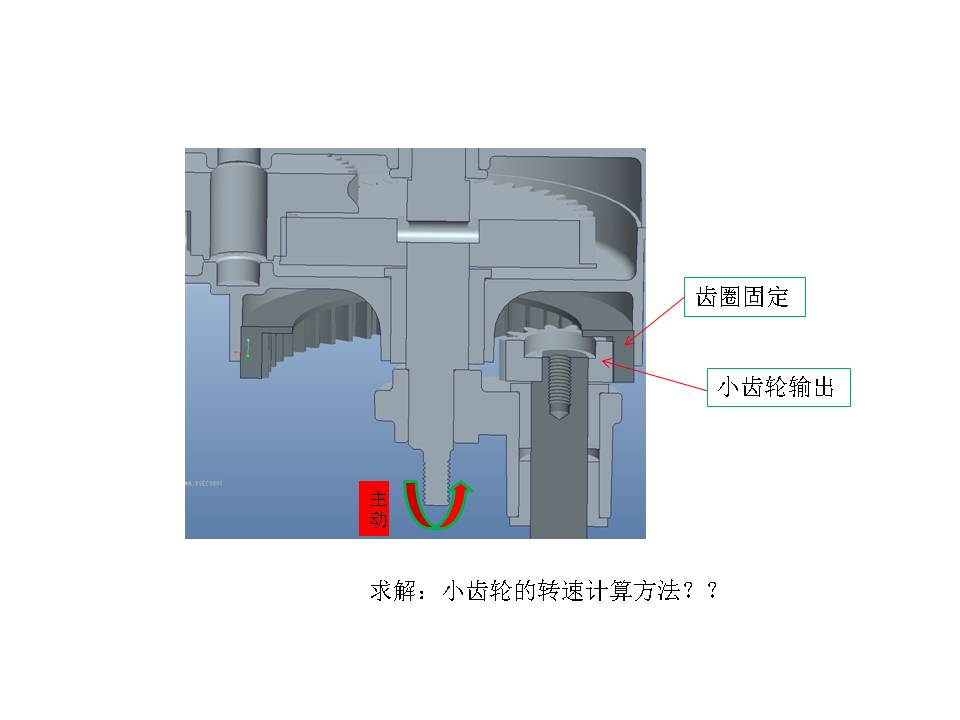

求解高手：如下图输出速度计算方法
　　　　　　　　

一地鸡毛09 · 发表于 2017-12-26 13:05

你的图片不全吧，也没有齿数这怎么计算

一地鸡毛09 · 发表于 2017-12-26 13:25

i=Z小齿轮/(Z小齿轮-Z大齿轮)
结果负号，代表旋向相反。增速

这结果，我觉得正确

1489563506 · 发表于 2017-12-26 17:10

主动处转速：300rpm, Z小齿轮=15， Z齿圈=50, 那输出转速度？？？

minzi · 发表于 2017-12-26 23:00

本帖最后由 minzi 于 2017-12-27 19:59 编辑

小齿轮和内齿轮是15:50，小齿轮绕内齿轮一周速比是15/50=3.33.

dengxiangxi · 发表于 2017-12-27 10:31

你指的输出部分在哪？

一地鸡毛09 · 发表于 2017-12-27 11:22

本帖最后由一地鸡毛09 于 2017-12-27 11:24 编辑

1489563506 发表于 2017-12-26 17:10
主动处转速：300rpm, Z小齿轮=15， Z齿圈=50, 那输出转速度？？？

用我的公式算的是：
i=-0.4286
所以输出是700rpm，增速反向

1489563506 · 发表于 2017-12-27 18:02

大侠求解：i=0.4286计算方法??

1489563506 · 发表于 2017-12-27 18:09

回复6楼：输出在小齿轮下端呀

一地鸡毛09 · 发表于 2017-12-28 13:05

1489563506 发表于 2017-12-27 18:02
大侠求解：i=0.4286计算方法??

3楼的回复，不就是公式吗
