斜齿轮空载有噪音

wlyaqwy · 发表于 2017-12-19 08:24

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 wlyaqwy 于 2017-12-19 12:08 编辑

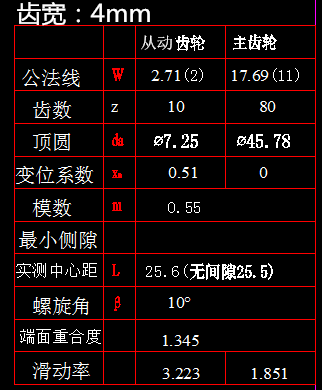

做的一对斜齿轮，空载时噪音较明显，请大神们帮忙看看，参数有没有问题，不胜感激

submariner · 发表于 2017-12-19 10:45

本帖最后由 submariner 于 2017-12-19 10:47 编辑

你这参数没齿宽，中心距过大

wlyaqwy · 发表于 2017-12-19 12:05

本帖最后由 wlyaqwy 于 2017-12-19 12:10 编辑

submariner 发表于 2017-12-19 10:45
你这参数没齿宽，中心距过大

齿宽是4mm,中心距多少合适？

myT9981 · 发表于 2017-12-19 16:16

上面的参数无隙中心距应是25.4也不是25.5。如果实际中心距是25.6也不是不能用，关键看两齿公法线的偏差取向了。如果限负间隙就再加大，空载时难免会响。取正合适是可以的。不知你实际公法线值是多少？

ghqchilun · 发表于 2017-12-20 06:48

主要侧隙偏大，齿宽小

xjh1986818 · 发表于 2017-12-20 13:10

中心距太大，理论中心距应该是25.402，小轮公法线应该是2.7079，大轮应该是17.6923。模数这么小，中心距差别这么大，公法线控制这么松，出问题是应该的。

xjh1986818 · 发表于 2017-12-20 13:10

中心距太大，理论中心距应该是25.402，小轮公法线应该是2.7079，大轮应该是17.6923。模数这么小，中心距差别这么大，公法线控制这么松，出问题是应该的。

孙永平 · 发表于 2017-12-20 16:19

我来向各位大神学习，我也是有遇到这样的问题过
谢谢各位大神的讲解

shplvmengjun · 发表于 2018-2-26 15:17

加点齿轮油，声音就会小很多

freefreemen · 发表于 2018-2-26 20:05

优化了一下，估计是间隙过大的关系
