公法线长度齿轮间隙

gjtmawa · 发表于 2017-12-15 20:12

您需要登录才可以下载或查看，没有账号？注册

x

各位，我刚学习齿轮知识没多久，只是偶尔用到，我现在计算出的理论公法线长度（0齿隙)比图纸上的公法线长度小0.1mm，这小的0.1毫米是不是就是法向侧齿隙？与该齿轮配对的齿轮公法线长度理论值（0齿隙）与图纸上的值仍然小0.1mm。是不是齿轮配对时的法向侧齿隙为0.2毫米？

niuershiye · 发表于 2017-12-15 21:19

你的大小说反了吧！！

gjtmawa · 发表于 2017-12-16 08:15

niuershiye 发表于 2017-12-15 21:19
你的大小说反了吧！！

牛爷说的对，是反了

dengxiangxi · 发表于 2017-12-29 16:28

应该是大0.1mm

gjtmawa · 发表于 2018-1-2 09:38

dengxiangxi 发表于 2017-12-29 16:28
应该是大0.1mm

谢谢您的回复，我能再问一个问题吗?齿轮副一定,功夫发现跨齿数是不是就确定了?我用不同的软件发现算出来的公法线跨齿数不一样.

csg · 发表于 2018-1-2 10:46

要看跨齿数是否一样

yongxiangle1969 · 发表于 2018-1-2 10:49

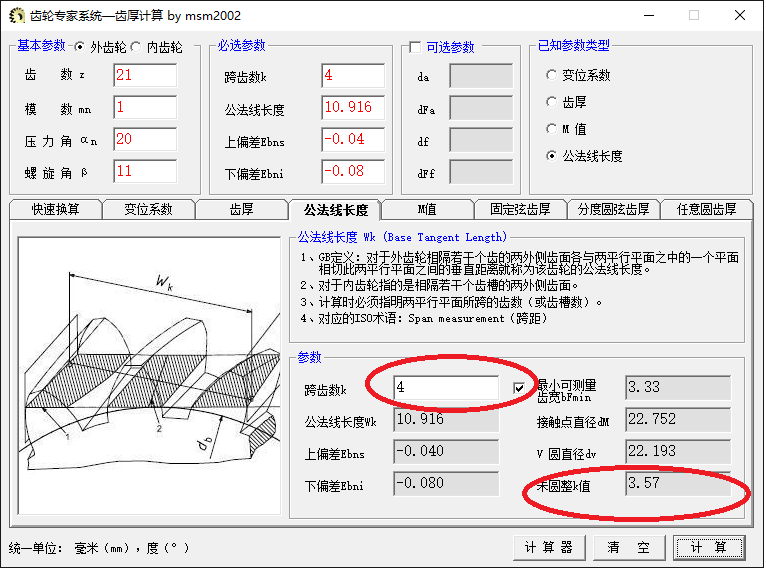

跨齿数可以做少量变动，手册中推荐的跨齿数一般是让公法线尺子的接触部位在分圆附近

niuershiye · 发表于 2018-1-2 11:10

gjtmawa 发表于 2018-1-2 09:38
谢谢您的回复，我能再问一个问题吗?齿轮副一定,功夫发现跨齿数是不是就确定了?我用不同的软件发现算出来 ...

submariner · 发表于 2018-1-2 12:25

gjtmawa 发表于 2018-1-2 09:38
谢谢您的回复，我能再问一个问题吗?齿轮副一定,功夫发现跨齿数是不是就确定了?我用不同的软件发现算出来 ...

跨齿数不一样，算出来的公法线也不一样，而且两者效果也是等同的，只是测量有可能不大方便

gjtmawa · 发表于 2018-1-2 12:57

niuershiye 发表于 2018-1-2 11:10

谢谢牛爷回复
