仿制与创新——山花软件开发过程

yanxudong

好长时间忙于其它事，没有关注自己开发的齿轮软件，近期看高手软件，忽然想对所开发软件进行改进，以某软件为学习对象，准备完善本人开发的齿轮软件，不过工程庞大过程缓慢，望同仁支撑和参与讨论！
模仿是一个不断学习和创新的过程，路漫漫其修远，吾将上下而求索。在论坛不断更新软件开发界面，与实现功能。

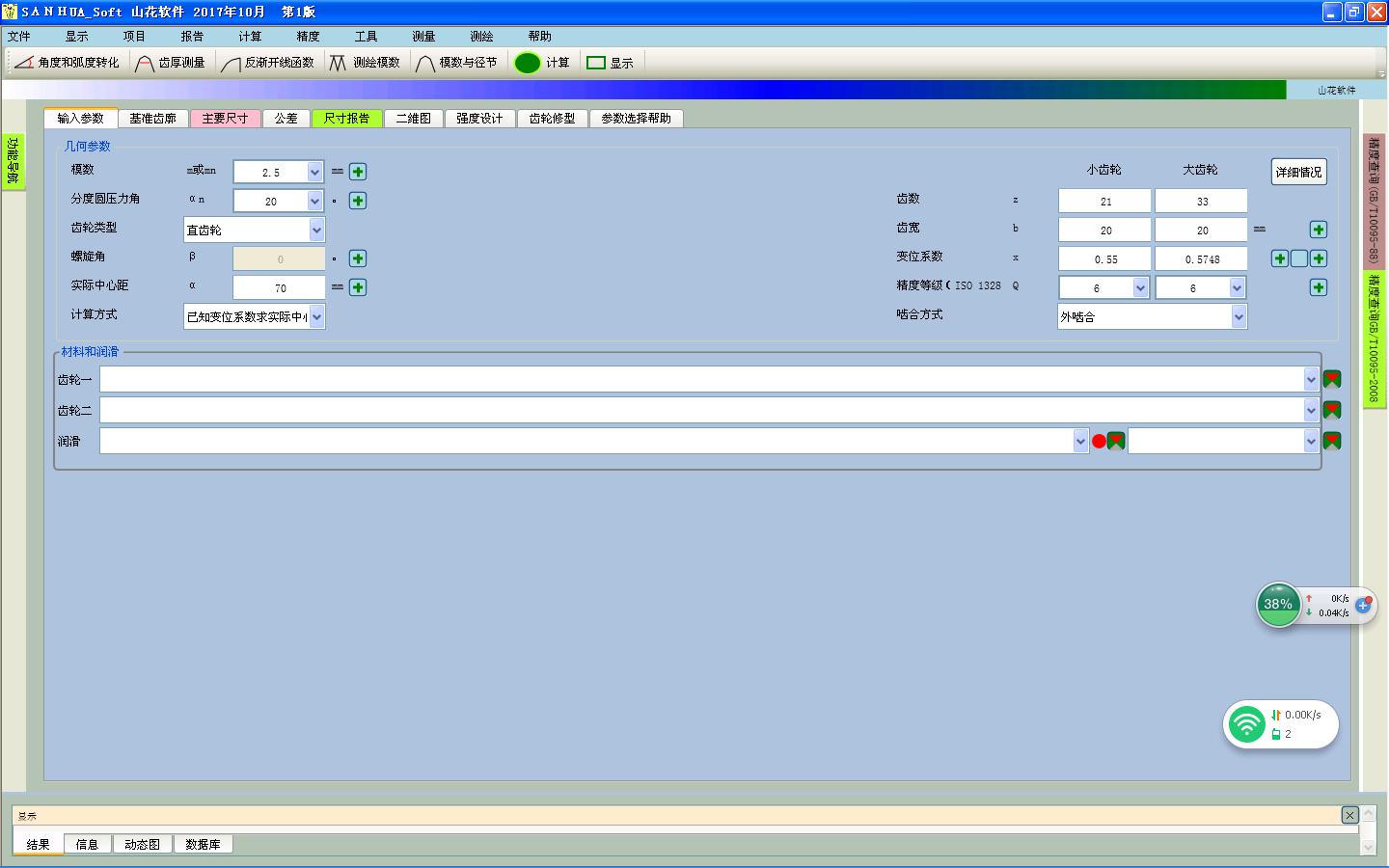

1.开始界面（不断改进中）


2. 齿轮副界面

增加了啮合方式和计算方式

mcray23

我也想做个，不过文档编程不会

yanxudong

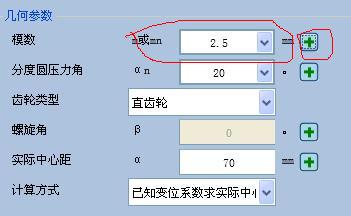

1.输入参数——模数的输入


模数一栏，把文本框改为组合框，不利于自动保存数据，组合框只支持选择改变事件，不支持数据变动事件，但为了符合中国人使用习惯，作了修改。

点击进入修改模数窗口，如下：


      1.此界面未做改动，只是实现方式上，采用文本框文本变化事件，而不再使用“计算”按钮，只要一个文本框中数据变化，其它文本框数据同步变化。
      2.打开此界面，原模数组合框中数据自动导入此窗口，需要修改可按“端面模数”“法面径节”等进行修改，点击“接受”按钮数据自动进入模数组合框。

      3.正考虑是不是把数据精确度做调整，某软件只保留四位有效数字。精度高没有实际使用价值。
      4.基节有利于测绘公法线确定基节长度，再确定模数。

yongxiangle1969

撸起袖子加油干，一定会有好结果！

yanxudong

yongxiangle1969 发表于 2017-12-10 08:33
撸起袖子加油干，一定会有好结果！

谢谢支持，要“撸起袖子加油干“！

yanxudong

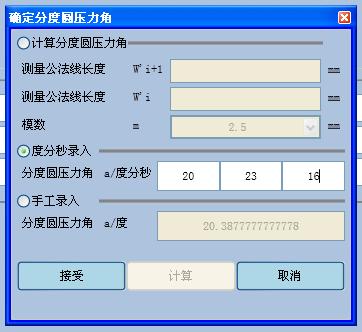

2.分度圆压力角——确定分度圆压力角
   某软件的确功能强大，界面有浮动窗口（可定位，拖拽可浮动，正研究此功能！）显示信息等。录入有鼠标右击出现的“上下文菜单“实现的”浮动“对话框”进行参数录入及“单位”的改变，不知为什么我“上下文菜单”功能上出了故障，右击不显示，正在解决！为了保证进度，软件细节慢慢研究加入。

  分度圆压力角的录入因“上下文菜单”出现故障，在录入确定窗口增加了“度、分、秒”录入，同时为了方便测绘，我把计算中间了“模数”也放入界面，打开计算界面，输入参数自动加载到计算窗口，可通过修改数据实现分度圆压力角的重新计算。


yanxudong

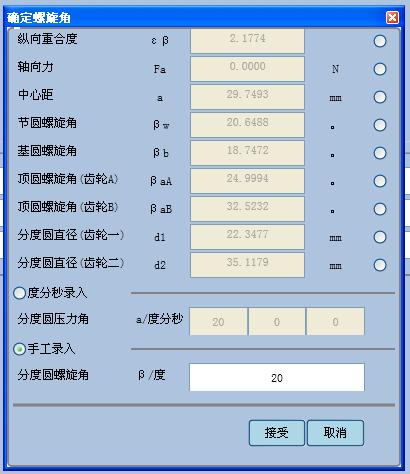

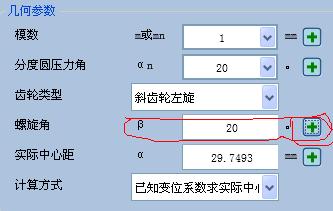

3.分度圆螺旋角
  这两天有事，进度慢了，努力挤出时间。
  分度圆螺旋角计算，其中轴向力对螺旋角影响在强度校核时再做入，目前没有做进去，还有一个错误就是计算齿顶圆螺旋角，tanβa=da*tanβ/d;计算不对，正考虑考虑错误原因。

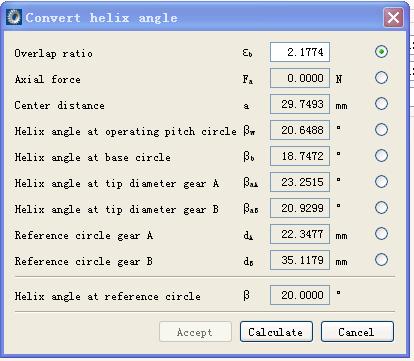

比较某软件

yanxudong

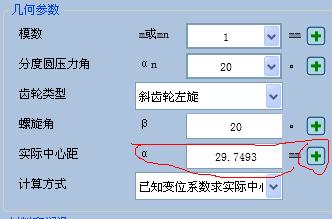

4. 中心距

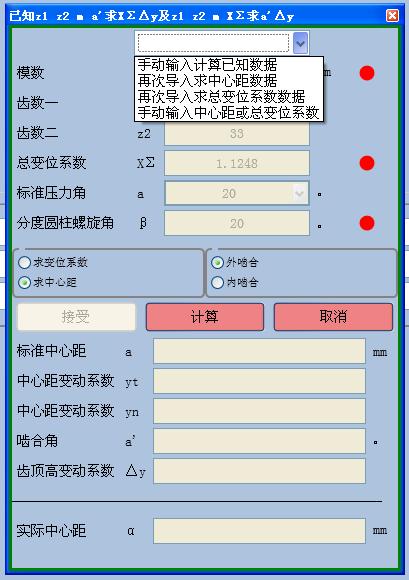

中心距计算和确认，我作为一个工具窗口，为计算变位系数和及中心距共用窗口，方便调整中心距，这与某软件不同，做了调整。如下：

东方不弱

在没有技术含量的细节上花上大量功夫.这个大程序何时能完?

yanxudong

东方不弱 发表于 2017-12-15 21:00
在没有技术含量的细节上花上大量功夫.这个大程序何时能完?

谢谢关注！万丈高楼平地起，其实软件并非巨大到可怕的地步，主要是对相关标准的研究上耗费时间巨大。真正软件开发本身耗费时间不非“巨大”！
