kisssoft伞齿轮齿形处如何选？最后得出的几何尺寸与国标不一致

爱猫猫 · 发表于 2017-12-4 10:56

您需要登录才可以下载或查看，没有账号？注册

x

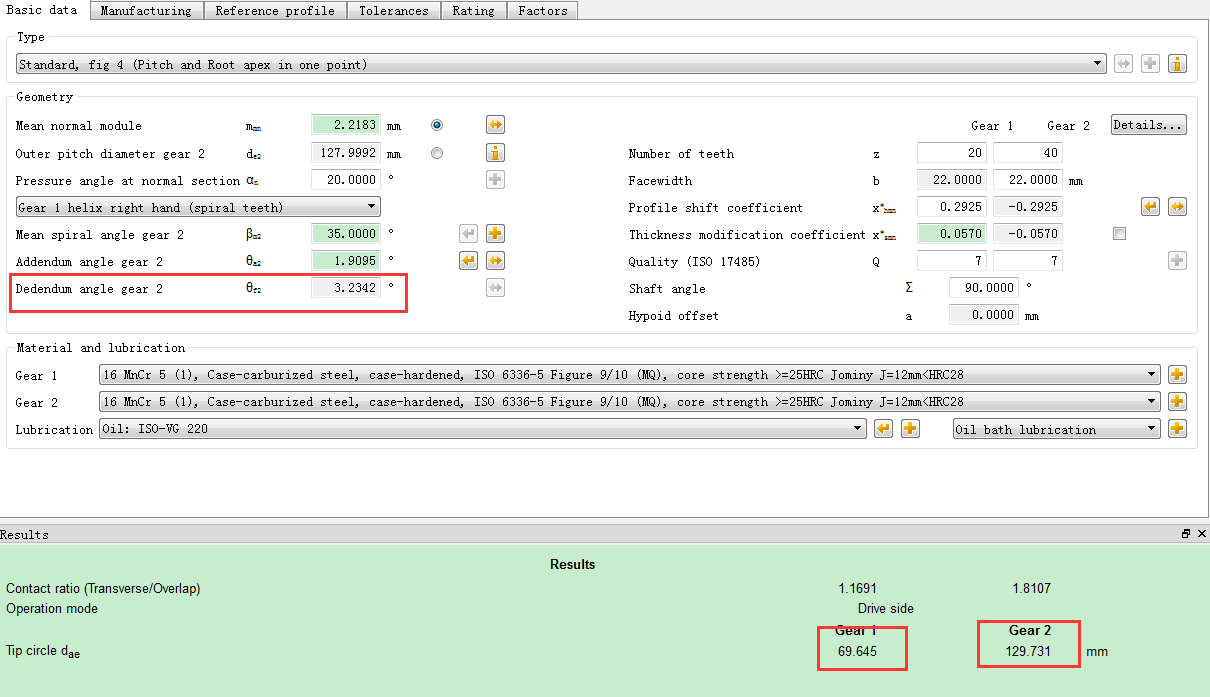

红框处的齿根角是系统自动出来的，与实际不一样，最后计算得出的齿顶角也与国标计算不一致。。

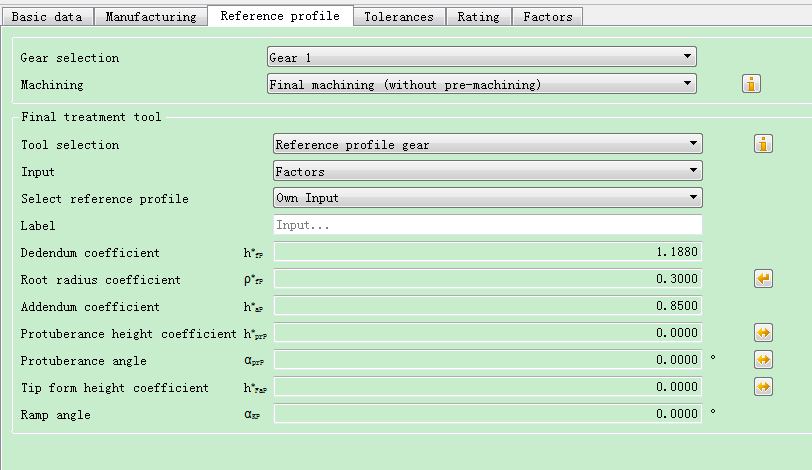

还有齿形这么如何选？我是自定义输入了齿顶高和顶隙系数0.85和0.188

爱猫猫 · 发表于 2017-12-4 10:56

孙永平 · 发表于 2017-12-4 16:52

等着大神们来解释

爱猫猫 · 发表于 2017-12-13 21:19

就没有人用这个模块的吗？

cq_luoyi · 发表于 2019-1-10 23:20

几何计算很准的，我刚学，核对了，你那个是齿根高系数输错了，应该是1.038，而不是1.188，所以导致角度不对
