求指点行星齿轮参数问题！传动比需在6-7.5，外齿圈外径需小于23mm（放25的钢管内）

jakel001

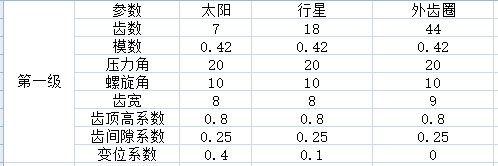

这个只是第一级的参数，采用的是斜齿，但是我按上面的参数用PROE里面的齿轮库怎么调整都调整不出来，而且中心距怎么弄都不对，齿轮间隙不正确，啮合也不正确!

求指点!

freefreemen

内齿变位系数为0.041

freefreemen

submariner

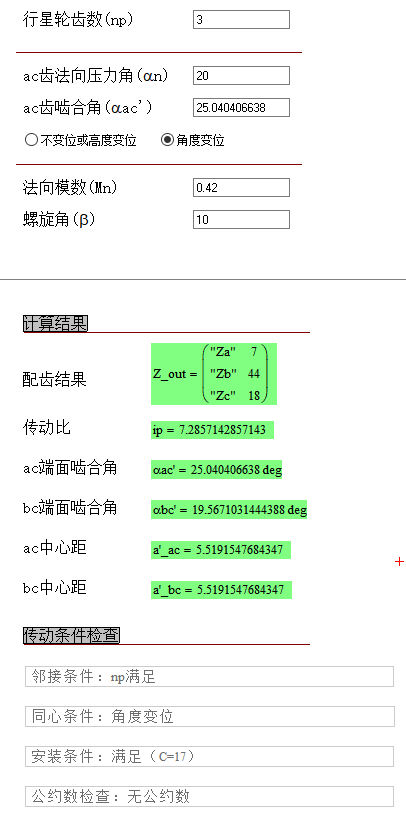

a=5.5192    mn=0.42     Cs= 3
αn=20.0              β=10.0
han*=0.8              Cn*=0.25
Za= 7      Zc= 18       Zb= 44
Xna=0.4    Xnc=0.10002  Xnb=0.04133


传动比i=7.28571
行星轮均布装配条件：满足！
邻接条件：满足！    间隙计算值为：1.1705
外啮合角：25.0405  °
内啮合角：19.5673  °

qdtruck

直径约3，齿数7，斜齿，用在啥机器？写论文么？

jakel001

freefreemen 发表于 2017-11-28 19:48

这个是什么软件，能分享下吗？
KISSsoft看半天还是没看懂！

jakel001

qdtruck 发表于 2017-11-29 15:33
直径约3，齿数7，斜齿，用在啥机器？写论文么？

不是的 设计一个产品！

qdtruck

直径3的斜齿有人做？
可否考虑2级的？如果轴向允许。轮的大小可以匀一下。

jakel001

qdtruck 发表于 2017-12-1 16:38
直径3的斜齿有人做？
可否考虑2级的？如果轴向允许。轮的大小可以匀一下。

有人做的，我们公司有这个产品在做，但是因为我是新的一个部门的，不方便问其他人，所以很难搞！ 我这个只是第一级的齿轮   总共3级，传动比要做到180左右


求各位大神指点啊!

yongxiangle1969

楼上几位专家不是已经告诉你：内齿圈变位系数=0.0413，中心距=5.519吗？
