直齿锥齿轮强度验算和三维建模

sbeaosb · 发表于 2017-11-4 16:15

您需要登录才可以下载或查看，没有账号？注册

x

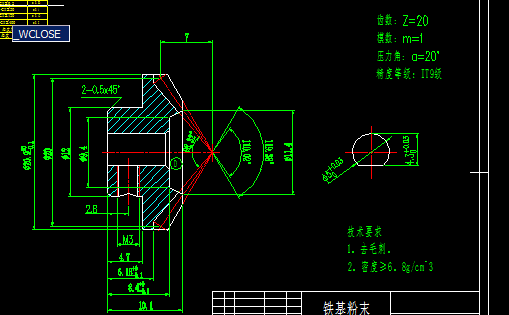

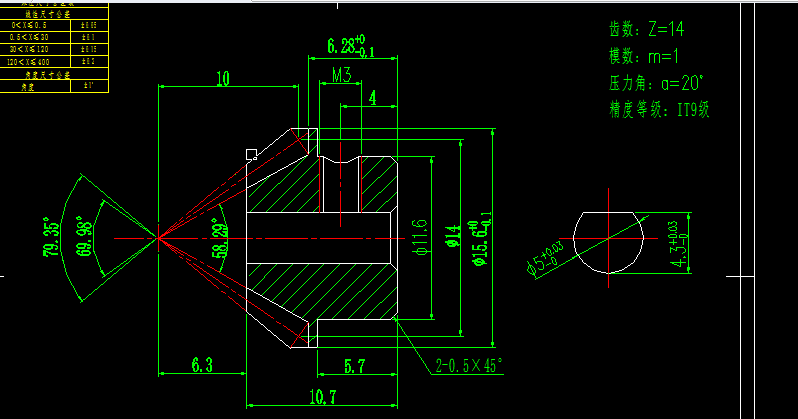

现在手里有一套锥齿轮机构，需要做一个3D的图形给同事演示，看哪位大师帮忙给个3D的建模的曲线，谢谢了

sbeaosb · 发表于 2017-11-4 20:37

先给自己顶一下

jingshi · 发表于 2017-11-5 08:42

UG UG可以？需要鼓形齿？

hyfjy · 发表于 2017-11-5 20:47

14-20的齿数，用20度的压力角，齿轮的根部一般都会有负的拨模角，要想没有负的拨模角，就得加大压力角才行啊
或者用角度变位制，目的还是把齿轮的啮合角加大。也就是取渐开线的离基圆比较远的地方作为齿轮的齿形。

hyfjy · 发表于 2017-11-5 21:29

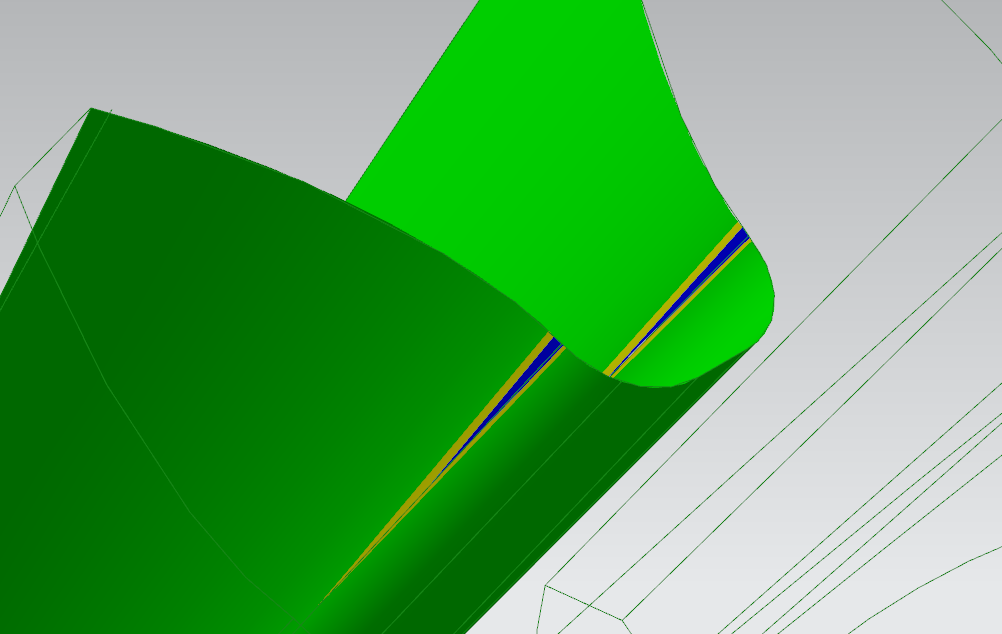

小轮根部有负一度以上的倒扣、

gchlin · 发表于 2018-5-20 11:33

感谢分享！

tongm · 发表于 2018-11-20 11:10

齿数14的直齿锥齿轮能做出来吗？

鑫盛齿轮公司 · 发表于 2018-11-21 17:10

当然可以做出来，只是别人给你白做吗？

coalerwang · 发表于 2018-11-26 11:04

齿形方向接触不良。

coalerwang · 发表于 2018-11-26 11:05

齿形是渐开线，未进行齿形修形，齿形方向的接触不太理想（接触区在齿高方向的接触迹线太长）。
对直齿锥齿轮的齿形修形，大家一般采取什么方式？
齿顶倒直角、齿顶倒圆角、齿顶高阶曲线……？
