关于斜齿轮重合度的疑问

xiayibin2000 · 发表于 2017-10-19 15:35

您需要登录才可以下载或查看，没有账号？注册

x

今天公司来了一个日本的齿轮专家（乘用车变速箱模块），我们有人提出这样的疑问：εβ＜1是不是意味着变速箱的噪音一定不好，专家回答是的，另外专家补充了一句：如果εβ＜1就不能叫螺旋线齿轮了，请大神给解答下，日本专家说的有没有道理，为什么？望论坛的大神们不吝赐教，拜谢！！！

mcray23 · 发表于 2017-10-19 16:04

εβ = b/Mn*(sinβ/π)
b/Mn = 6~20

xiayibin2000 · 发表于 2017-10-19 16:08

mcray23 发表于 2017-10-19 16:04
εβ = b/Mn*(sinβ/π)
b/Mn = 6~20

请问这个是根据什么得出来的？经验吗？

mcray23 · 发表于 2017-10-19 16:25

xiayibin2000 发表于 2017-10-19 16:08
请问这个是根据什么得出来的？经验吗？

kisssoft里头粗选的时候b/Mn就是这个范围，我不是做变速箱的，但是应该是一样的

niuershiye · 发表于 2017-10-19 18:31

本帖最后由 niuershiye 于 2017-10-19 19:34 编辑

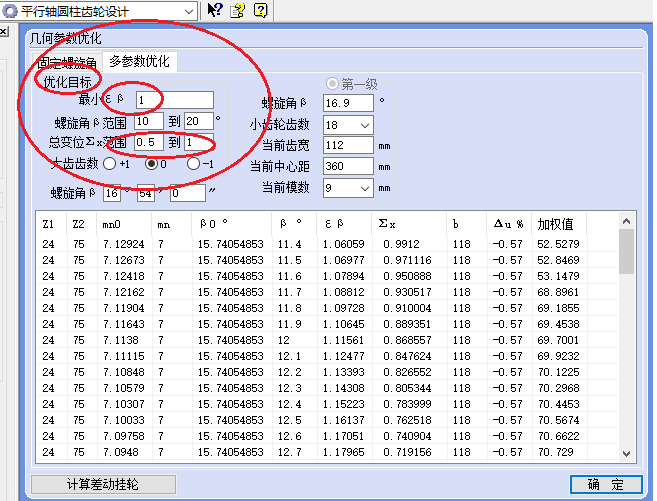

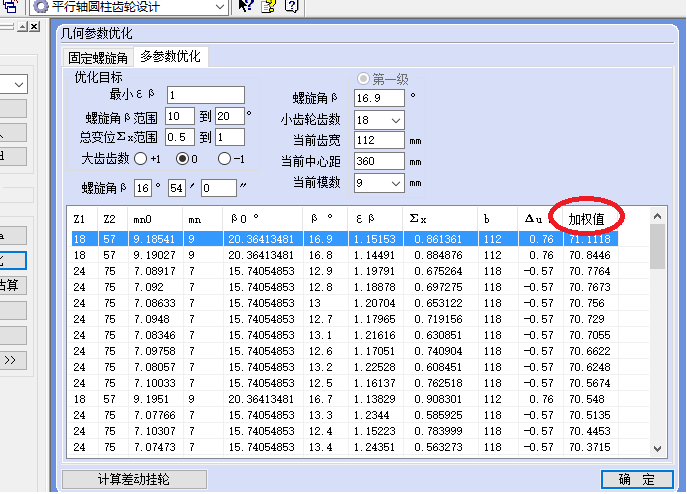

我们软件确定的优化目标，纵向重合度，总变位（按德国西马克规范）。

这些是争取的，但不一定是必需的！！！

梦飞飞141414 · 发表于 2017-10-20 07:30

专家的意思应该是，做一个轴向重合度小于1的斜齿轮是没有意义的。

submariner · 发表于 2017-10-20 08:20

梦飞飞141414 发表于 2017-10-20 07:30
专家的意思应该是，做一个轴向重合度小于1的斜齿轮是没有意义的。

如果对噪声不敏感的话，这种说法应该站不住脚吧

DD99 · 发表于 2017-10-20 09:25

如果一味追求轴向重合度大于1，要么螺旋角很大，要么齿宽很大。可实际接触的各家产品也并非都到1。小日本的话也未必是真理。

niuershiye · 发表于 2017-10-23 21:50

本帖最后由 niuershiye 于 2017-10-23 22:08 编辑

刚刚看到德国设计一套行星。
纵向重合度也没有达到 1.0以上。


https://www.gearbbs.com/forum.php?mod=viewthread&tid=26875
3楼

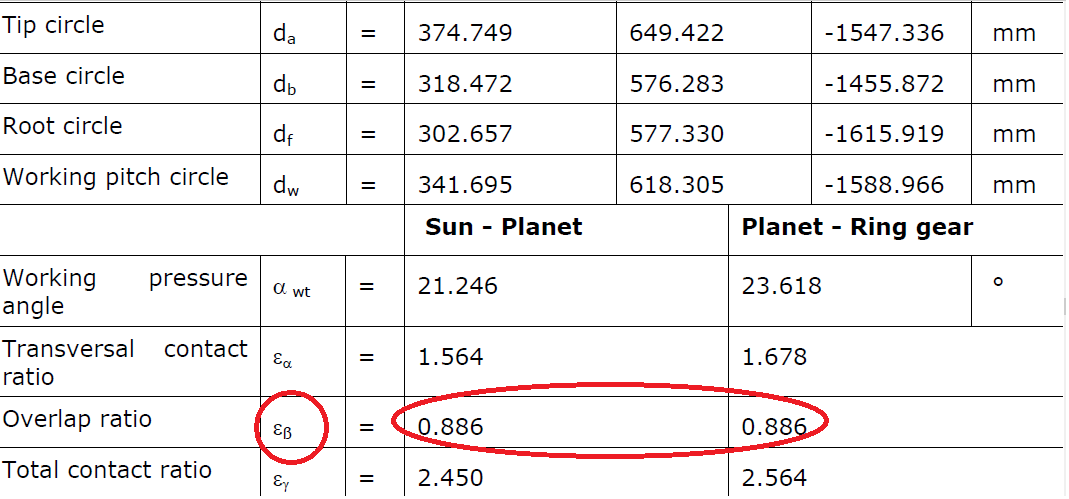

再放上一个行星齿轮计算报告书

登录/注册后可看大图

2010-10-5 09:08 上传

点击文件名下载附件
下载积分: 齿轮币 -2 枚
------------------------
对日本专家的话就当一家之言吧。可以信也可以提出异议。不要迷信。

974.58 KB, 下载次数: 1748, 下载积分: 齿轮币 -2 枚

xiayibin2000 · 发表于 2017-10-24 19:51

niuershiye 发表于 2017-10-23 21:50
刚刚看到德国设计一套行星。
纵向重合度也没有达到 1.0以上。

感谢！！！！
