请教：关于变位齿轮的侧隙问题

DD99 · 发表于 2017-10-10 10:21

您需要登录才可以下载或查看，没有账号？注册

x

请教各位，对于一对角变位齿轮的啮合，其间隙的产生是在分度圆处还是节圆处呢？通常的计算中用的都是分度圆压力角与分度圆螺旋角等计算的，其计算的结果好像都是在分度圆处的间隙。但实际啮合的是节圆呀，我想按节圆处压力角与螺旋角等计算才更为合理。请大侠指教，谢谢。

13831157156 · 发表于 2017-10-10 16:54

齿轮的啮合讲的是齿侧间隙与分度圆和节圆都属一样

huijind · 发表于 2017-10-11 08:18

请阅读丁淳的文章。

liuguangro73031 · 发表于 2017-10-11 08:22

我是计算的节圆处的侧隙

磨皮擦痒的过活 · 发表于 2017-10-11 15:59

机械设计手册上面明确说了是节圆上齿槽宽超过相啮合的的轮齿齿厚的量为侧隙。

DD99 · 发表于 2017-10-18 09:49

举一个例子
mn=2.5,an=20,β=15,z1=13,z2=16,xn1=1,xn2=0.65,实际中心距a=41
计算分圆法向侧隙 0.11 ，节圆处法向侧隙 0.19
怎么回事呢？哪个是对的呢？
有兴趣的看看，轻拍为宜

zminzhu · 发表于 2017-10-18 10:05

我是按节圆计算的C:\Users\Administrator\Desktop

mrmrw · 发表于 2017-10-18 10:34

https://www.gearbbs.com/forum.ph ... hlight=%B2%E0%CF%B6
不用重复发，这个问题在论坛中都列出了，你参考一下吧！

zminzhu · 发表于 2017-10-18 10:57

zminzhu 发表于 2017-10-18 10:05
我是按节圆计算的

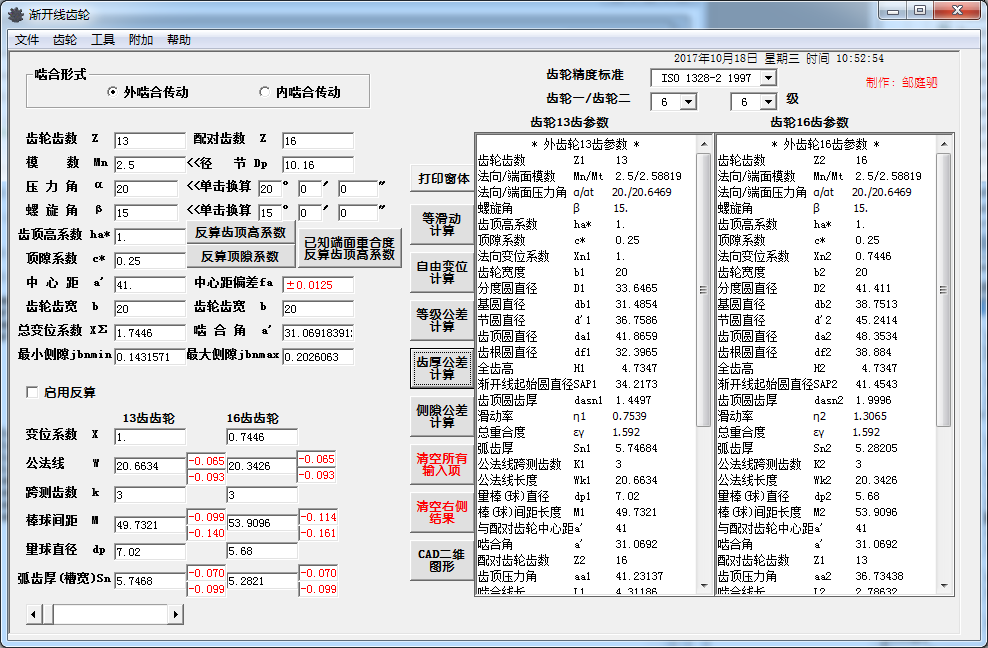

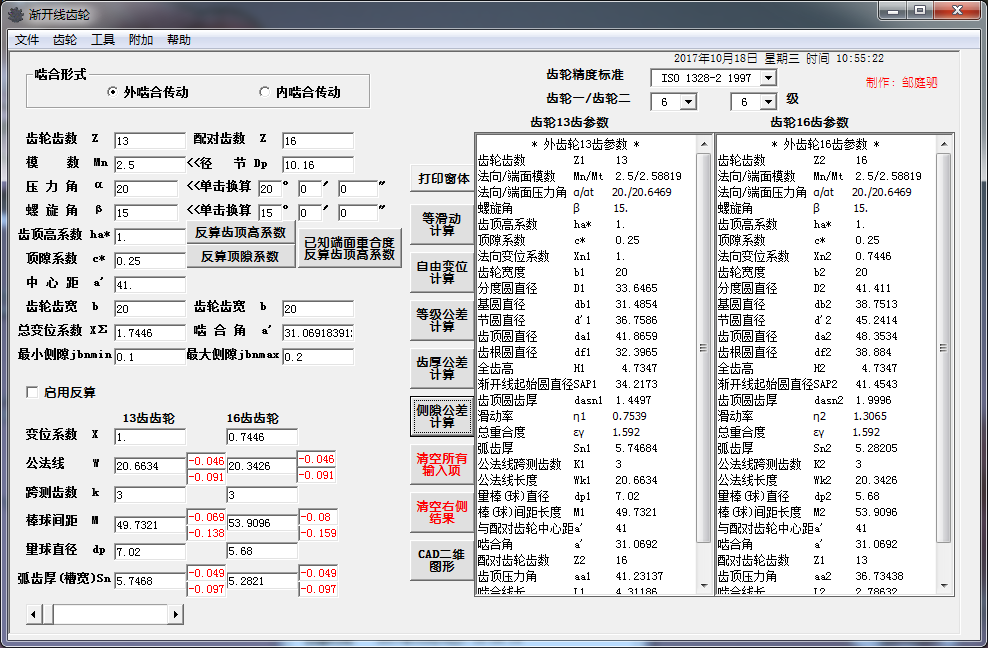

你自己对比看一下前一张是自动计算的，第二张是手工给定的

zminzhu · 发表于 2017-10-18 13:56

zminzhu 发表于 2017-10-18 10:57
你自己对比看一下前一张是自动计算的，第二张是手工给定的

0.1759058
