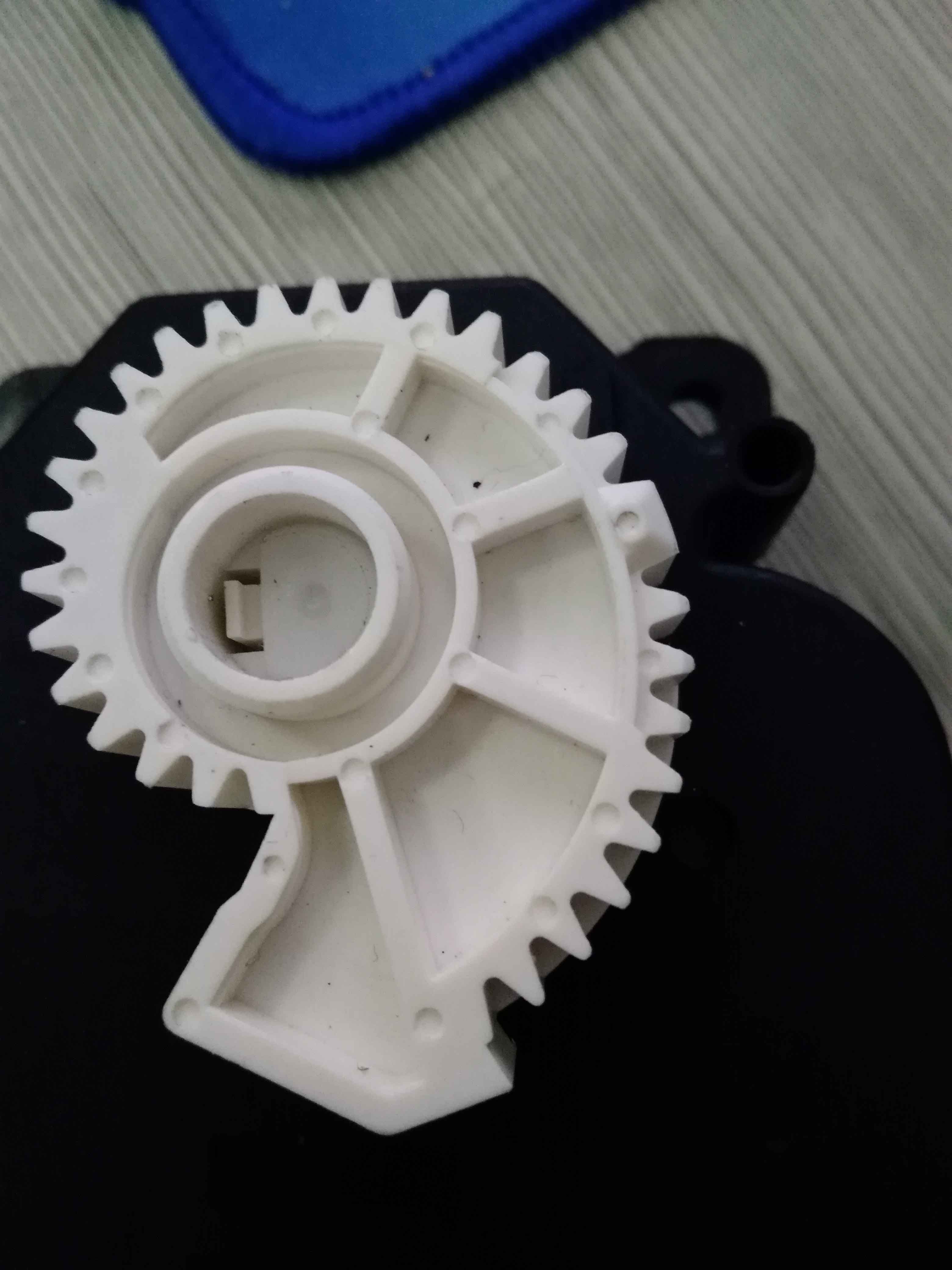

求科普，叫什么、这齿怎么设计

5839399 · 发表于 2017-9-30 16:17

您需要登录才可以下载或查看，没有账号？注册

x

有人说扇齿，这是真的嘛。。

zyh007zyh · 发表于 2017-10-1 07:54

非圆齿，难！！！！！！！

411290151 · 发表于 2017-10-2 15:27

由.于.外.形.近.似.鹦.鹉.螺，我.们.都.称.这.类.齿.轮.为.鹦.鹉.螺.齿.轮
https://www.gearbbs.com/forum.ph ... &extra=page%3D1

HBTIANZE · 发表于 2017-10-2 16:40

确实是非园齿，这个得专门设计。

东方不弱 · 发表于 2017-10-2 16:46

本帖最后由东方不弱于 2017-10-2 16:48 编辑

是对数螺旋非圆齿,按齿轮标准(非玩具标准)精确计算齿形,没有难度!

zyh007zyh · 发表于 2017-10-3 09:12

东方不弱发表于 2017-10-2 16:46
是对数螺旋非圆齿,按齿轮标准(非玩具标准)精确计算齿形,没有难度!

大侠能否指点下如何搞这个非圆齿轮设计呀，谢谢你！！！！！！！

5839399 · 发表于 2017-10-7 08:45

zyh007zyh 发表于 2017-10-1 07:54
非圆齿，难！！！！！！！

确实难。。无从下手。

5839399 · 发表于 2017-10-7 08:52

411290151 发表于 2017-10-2 15:27
由.于.外.形.近.似.鹦.鹉.螺，我.们.都.称.这.类.齿.轮.为.鹦.鹉.螺.齿.轮
https://www.gearbbs.com/forum ...

大神，能给个鹦.鹉.螺齿轮的数模看看嘛

东方不弱 · 发表于 2017-10-7 13:13

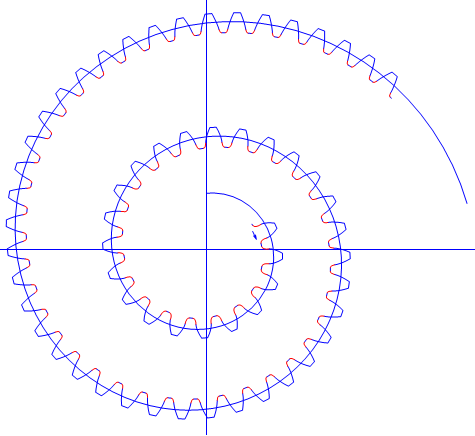

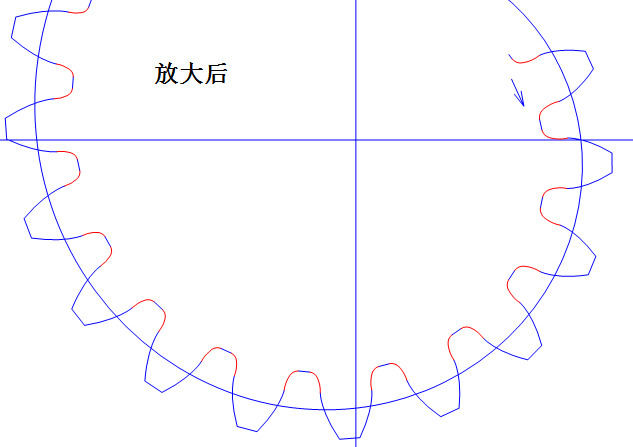

对数螺旋节曲线:R=200*e^(θ/9)

bjfzwirecut · 发表于 2017-10-11 09:26

东方大侠，你用什么软件画的齿轮？
