遇到蜗杆配直齿轮！大家讨论下！

zyh007zyh

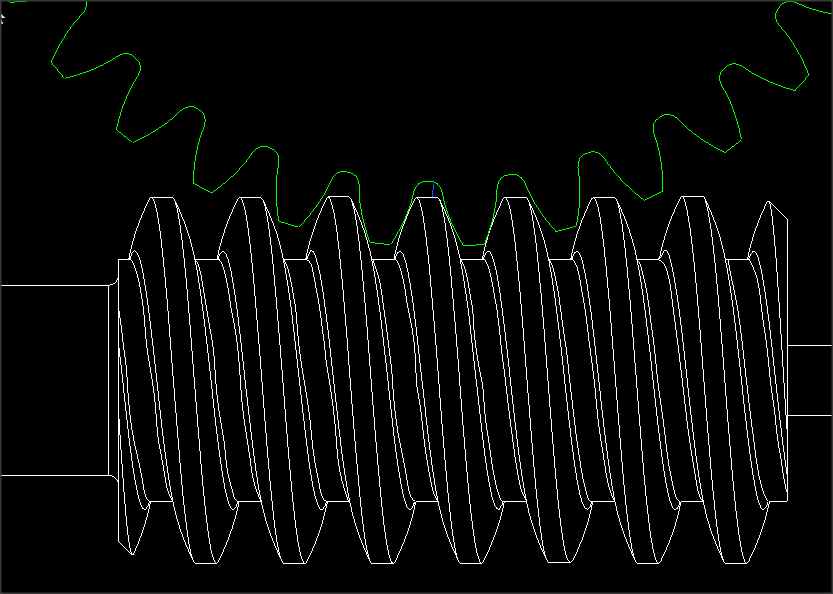

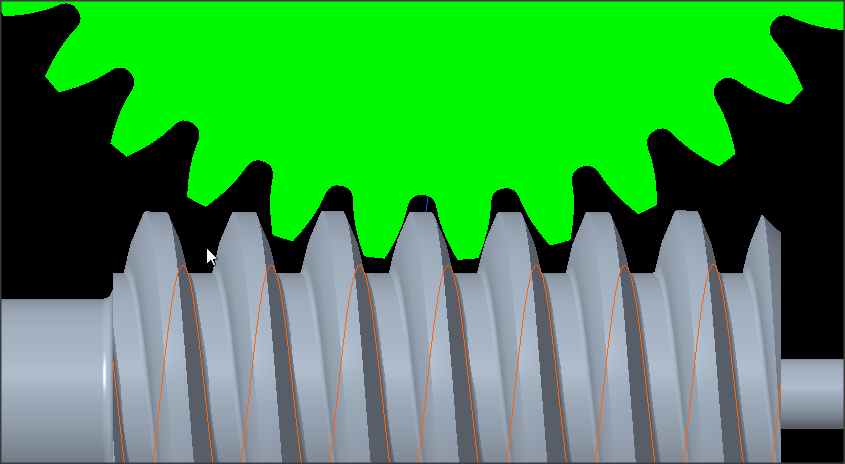

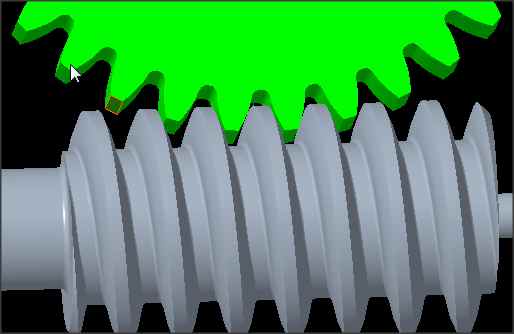

                  接手别人的设计图，小支架用的牙箱，用于小负载传动，0.4m蜗杆直齿轮啮合，蜗杆没有调整安装角度，是90度相交的，这样也可以吗？但样品也做好了，能用的。。。看来很多东西打破规定了！

DD99

其实没有什么好讨论的。只不过是蜗杆的螺旋升角较小，或配合的齿轮宽度较窄或间隙又较大而已。既然新做为什么不用斜齿轮更好呢？除非齿轮是塑料模加工直齿更方便。

zyh007zyh

DD99 发表于 2017-9-11 14:12
其实没有什么好讨论的。只不过是蜗杆的螺旋升角较小，或配合的齿轮宽度较窄或间隙又较大而已。既然新做为什 ...

蜗杆齿顶的导角约6.2度左右，齿轮间隙很小，4个c。这样的啮合是不是寿命很短呀？

zhanglianbin

楼主的产品有自锁和不自锁的要求吗？

zyh007zyh

zhanglianbin 发表于 2017-9-12 08:41
楼主的产品有自锁和不自锁的要求吗？

有自锁，书上说是3.5度，它是6度左右就锁了。。

zhanglianbin

zyh007zyh 发表于 2017-9-12 10:18
有自锁，书上说是3.5度，它是6度左右就锁了。。

那我觉得这个自锁跟你配合的直齿轮也有一定的影响，楼主的蜗杆和齿轮用的是什么材料呢？

mrmrw

其实这种设计就是外行搞出来的，这里面判断是否可行有两种观点：
（1）按照啮合理论，蜗杆配直齿轮是可行的，但是轴夹角一定不是90°。这个可以用数学来证明。
（2）按照工程要求，如果是玩具的东西，只要能转就行，那么问题就简单了。至于是否符合设计理论，那就不用考虑啦。
****************

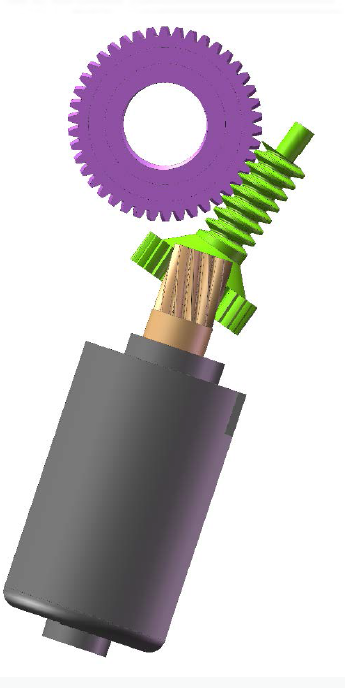

  我以前设计过的一个产品，汽车上用的小东西，你看一下就懂啦！斜齿轮+直齿轮副，再加交错轴蜗杆斜齿轮副。这种设计估计您哪位以前的同人就搞不定啦！

zyh007zyh

zhanglianbin 发表于 2017-9-12 10:57
那我觉得这个自锁跟你配合的直齿轮也有一定的影响，楼主的蜗杆和齿轮用的是什么材料呢？

样品现在全是铜的，将来可要开胶模吧，，就担心到时候又不行，还得我来处理背窝改模具，，，说不对吧，它样品又可以满足要求了。。。呵呵。。。。

纠结！！

zyh007zyh

mrmrw 发表于 2017-9-12 11:21
其实这种设计就是外行搞出来的，这里面判断是否可行有两种观点：
（1）按照啮合理论，蜗杆配直齿轮是可行 ...

  您好：                   师傅的马达齿轴心角度，是按斜齿轮的分度圆螺旋角来调的吧？

                      样品现在全是铜的，将来可能要开胶模吧，，就担心到时候又不行，不能自锁（蜗杆齿顶是6度的螺旋角），还得我来处理背窝改模具，，，说不对吧，它样品又可以满足要求了。。。呵呵。。。。

纠结！！

爱猫猫

哈，我刚在问相同的问题，不过我没有图纸，只有实物。。。
确实是90°交错传动：直齿轮配蜗杆（也许是螺纹）0.8模左右。
