蜗轮蜗杆自锁

hxhzzg1 · 发表于 2017-8-8 16:13

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

最近客户要求蜗轮蜗杆正反转的空载力矩是一样的，没有偏差的，目前的产品螺旋角均为15°-21°，
是不符合自锁条件的，我认为，当螺旋角减小，且达到当量摩擦角的极限情况下，可以正转，但是不能
反转，从这个特殊条件说明一般情况，正反转力矩就是不一样

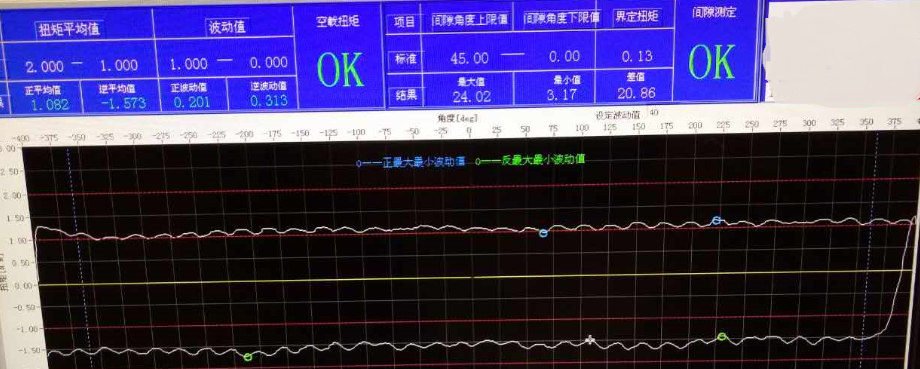

如下图所示：正转1牛米，反转1.5牛米

孙永平 · 发表于 2017-8-9 15:33

我支持你的观点

LXRRXL · 发表于 2017-8-9 17:53

为什么会不样呢，正反转接触面积螺旋角应该都相等的呀。蜗杆蜗轮副外是否有其它传动？

LXRRXL · 发表于 2017-8-9 17:56

加工蜗轮的滚刀如果增径设计可能会不一样

hxhzzg1 · 发表于 2017-8-10 10:15

LXRRXL 发表于 2017-8-9 17:53
为什么会不样呢，正反转接触面积螺旋角应该都相等的呀。蜗杆蜗轮副外是否有其它传动？

就是一个“上坡”与“下坡”的问题点，当坡道角度逐渐增加的时候，物体就会自己滑下来！

xfl2017 · 发表于 2017-8-10 15:55

学习了~~~

LXRRXL · 发表于 2018-4-11 20:17

hxhzzg1 发表于 2017-8-10 10:15
就是一个“上坡”与“下坡”的问题点，当坡道角度逐渐增加的时候，物体就会自己滑下来！

谢谢，涨见识了

857377366 · 发表于 2018-8-7 09:47

蜗轮蜗杆是不能反转的，你做一个左旋的吗，
