齿轮小白发问，请大神指导

xiayibin2000 · 发表于 2017-8-4 20:22

您需要登录才可以下载或查看，没有账号？注册

x

比如我加工一个齿轮，齿轮模数为2.5，按照理论齿轮m=p/pi()，这个齿轮加工方式滚齿完磨齿，滚齿时留磨量M值50道，问题是滚齿和磨齿的模数都是2.5，可是磨齿是M值磨去了0.5，那按理说m=p/pi()中p值就变了啊，怎么模数还是一样的呢？？？怎么能还是相等的呢？

zhongtao · 发表于 2017-8-5 11:28

模数跟留有的余量毫无关系，是一个齿轮的基本参数，在齿轮设计出来时就已经确定，不会改变（m=p/pi()）。
留磨就对于成品齿轮来说，相当于一个变位齿轮，留磨余量多少，是变位系数的问题，余量越多，变位系数就越大（外齿）。

xiayibin2000 · 发表于 2017-8-5 12:44

不要沉，请大神指导

henrymao · 发表于 2017-8-5 18:15

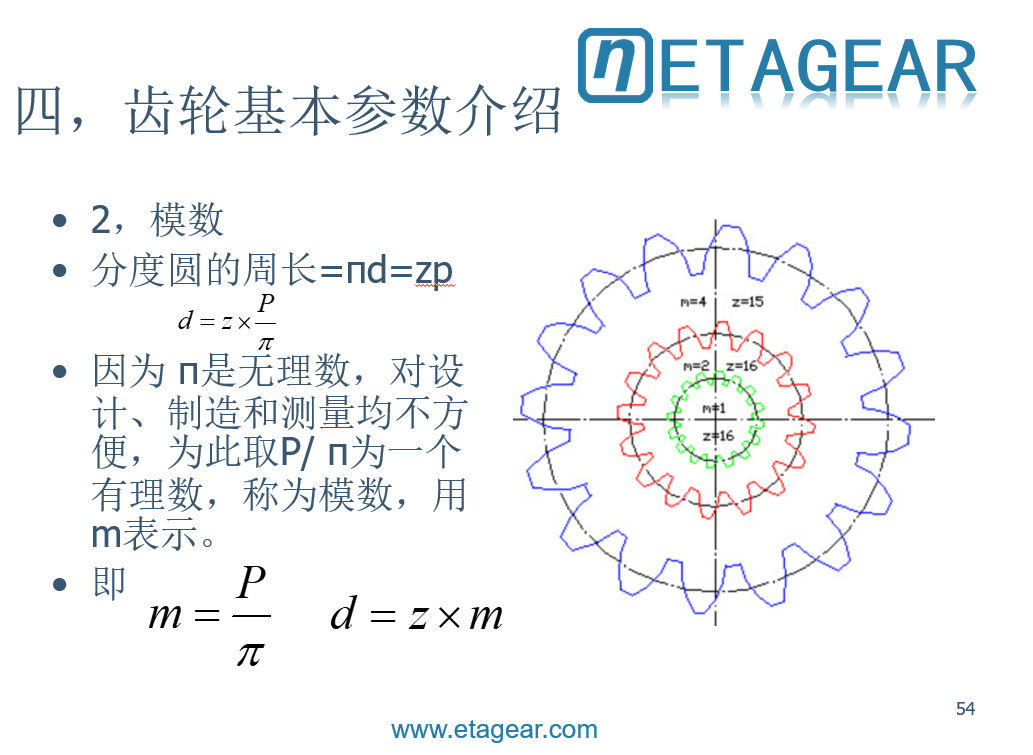

P节距，P=分度圆所在圆的周长/齿数Z
那么一个P其实包括了齿厚和齿槽宽。P=齿厚+齿槽宽。
你上面那个例子里面齿厚确实减小了，但是齿槽宽增加了。
所以磨齿的时候齿厚减少了多少，齿槽宽相应的增加了多少，最后P还是保持不变的。那么模数自然也是不变的。

重点：P=齿厚+齿槽宽而不是P=齿厚

xiayibin2000 · 发表于 2017-8-5 18:27

henrymao 发表于 2017-8-5 18:15
P节距，P=分度圆所在圆的周长/齿数Z
那么一个P其实包括了齿厚和齿槽宽。P=齿厚+齿槽宽。
你上面那个例子 ...

谢谢！！！！

老牛耕田 · 发表于 2017-8-6 21:35

学习学习!!!!！！！

xfl2017 · 发表于 2017-8-10 15:55

学习了~~~~

lihaiqing0821 · 发表于 2017-8-10 17:10

今天又涨见识了，真是受益匪浅！谢谢！

那年岁月 · 发表于 2017-8-11 09:31

楼上说的很详细了。。就不多言了

ylyn1661 · 发表于 2017-8-18 21:50

有学了一点新知识，谢谢。
