全齿隙

gjtmawa · 发表于 2017-8-3 16:49

您需要登录才可以下载或查看，没有账号？注册

x

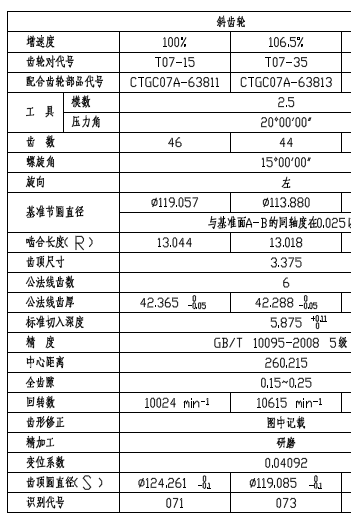

能不能帮忙看看图纸中的全齿隙是什么意思啊？齿轮小白，之前从没接触过齿轮。

liuguangro73031 · 发表于 2017-8-4 07:52

应为啮合侧隙吧

gjtmawa · 发表于 2017-8-4 08:14

liuguangro73031 发表于 2017-8-4 07:52
应为啮合侧隙吧

图中给定的公法线长度与理论值相差0.075mm，也就是说单个齿厚减薄0.075mm，齿侧间隙（应该是法向齿侧间隙）为0.15mm，而且公法线长度公差为0-0.05mm，按最大公差算，齿轮侧隙是0.25mm。是不是这个全齿隙是多余的？

jingshi · 发表于 2017-8-4 08:15

本帖最后由 jingshi 于 2017-8-5 09:32 编辑

齿轮组侧隙相同0.15-0.25

一地鸡毛09 · 发表于 2017-8-4 16:29

这个中心距有问题吗？

FES123 · 发表于 2017-8-4 17:09

中心距260.215有问题吗？

gjtmawa · 发表于 2017-8-4 19:09

FES123 发表于 2017-8-4 17:09
中心距260.215有问题吗？

我之前没接触过齿轮，另一个与上图齿数是46的小齿轮配对的大齿轮的齿数是155，变位系数为0，螺旋角相同，根据机械设计手册上计算出的中心距就是260.215

gjtmawa · 发表于 2017-8-4 19:11

一地鸡毛09 发表于 2017-8-4 16:29
这个中心距有问题吗？

[tr][/tr]
[tr][/tr]

我之前没接触过齿轮，另一个与上图齿数是46的小齿轮配对的大齿轮的齿数是155，变位系数为0，螺旋角相同，根据机械设计手册上计算出的中心距就是260.215

jingshi · 发表于 2017-8-5 09:24

本帖最后由 jingshi 于 2017-8-5 09:32 编辑

gjtmawa 发表于 2017-8-4 08:14
图中给定的公法线长度与理论值相差0.075mm，也就是说单个齿厚减薄0.075mm，齿侧间隙（应该是法向齿侧间隙 ...

我理解是这对齿轮副的侧隙是0.15-0.25所以对每个齿轮的最小齿厚减薄量是0.075最大减薄量0.075+0.05＝0.125两轮相同。是弧

gjtmawa · 发表于 2017-8-7 07:48

jingshi 发表于 2017-8-5 09:24
我理解是这对齿轮副的侧隙是0.15-0.25所以对每个齿轮的最小齿厚减薄量是0.075最大减薄量0.075+0.05＝0.12 ...

非常感谢大神的回复，祝你万事如意，大吉大利。
