塑料斜齿轮顶齿

czq210006

大家好！

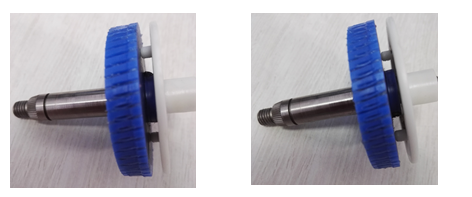

       我现在使用的小模数蜗杆与塑料齿轮在测试堵转转矩时发生顶齿，如图，大家帮忙分析下，该怎么解决！
       齿轮现在是用尼龙材料滚的齿。齿轮是逐渐切入的。齿轮中心轴是滑动轴承配合，间隙在0.01。蜗杆轴轴头支撑中间滚珠轴承。

czq210006

是因为齿面太软吗

mrmrw

尼龙材料很多种，需要知道明确的牌号！
另外，这种齿轮可以通过注塑生产，机加工成本太高了。
另外，这个齿轮的齿厚可以加肥，蜗杆减薄，这样子强度可以分配的合理点，利用材料强度不同来改善现有产品的轮齿强度。

czq210006

现在样品阶段是滚的，批量是注塑的，齿型已经很厚了。蜗杆齿怎么会爬到齿轮齿顶上去的？
齿轮、蜗杆径向我控制的很好。轴顶弯了？

hxhzzg1

czq210006 发表于 2017-7-12 07:45
现在样品阶段是滚的，批量是注塑的，齿型已经很厚了。蜗杆齿怎么会爬到齿轮齿顶上去的？
齿轮、蜗杆径向我 ...

看了一下，是不是齿面太软了，导致啮合区域发生凹陷情况？

czq210006

hxhzzg1 发表于 2017-7-12 10:01
看了一下，是不是齿面太软了，导致啮合区域发生凹陷情况？

刚开始时吃力时啮合面有一点，逐渐往齿中间切，最后就切（顶）在齿中间 了

hxhzzg1

czq210006 发表于 2017-7-12 12:27
刚开始时吃力时啮合面有一点，逐渐往齿中间切，最后就切（顶）在齿中间 了

你加载了多大的输出扭矩？

Smart_J

弱弱地说一句，会不会装配的时候齿轮齿顶就直接到蜗杆上去了，愚见，勿喷。

czq210006

hxhzzg1 发表于 2017-7-12 12:31
你加载了多大的输出扭矩？

15~20NM,目标是30NM

hxhzzg1

czq210006 发表于 2017-7-13 07:35
15~20NM,目标是30NM

1.平均就按照25NM来计算，建议使用弹性模量3700-4000MPa,屈服点90-100MPa的塑料，
一看，蓝色的应该是普通的浇注尼龙，模量和屈服点都很低的！
2.重合度设计＞1.5
3.静扭至少要达到330牛米，通过320牛米的要求，合理的分配蜗杆齿厚和蜗轮齿厚。
