没有行星架的轮系

外天来客 · 发表于 2017-7-3 09:09

您需要登录才可以下载或查看，没有账号？注册

x

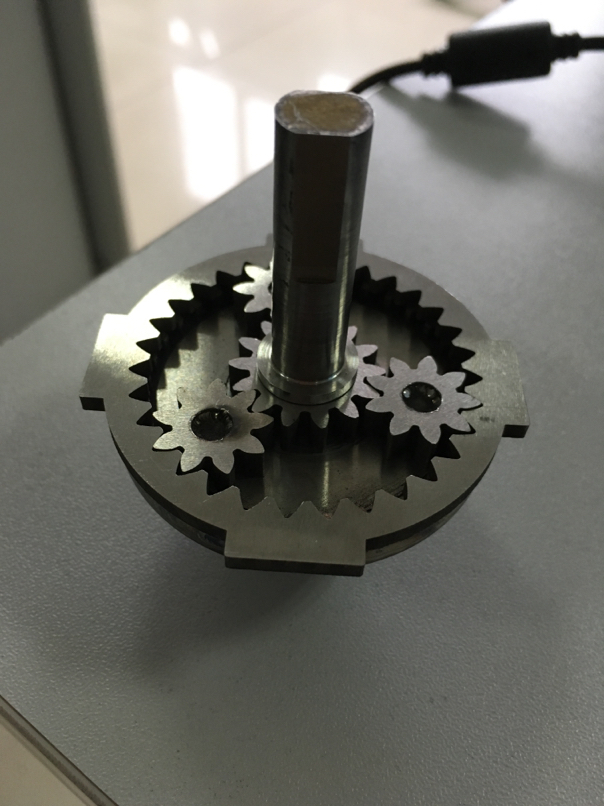

一套没有行星架的轮系，德国人搞的。共用太阳轮和行星轮，有两个齿圈。太阳轮齿数14，4个行星轮，行星轮齿数9，齿圈1齿数34，齿圈2齿数31。传动比36.4:1。请问这种轮系是什么原理？传动比怎么算的？

freefreemen · 发表于 2017-7-3 19:55

gdd · 发表于 2017-7-6 16:40

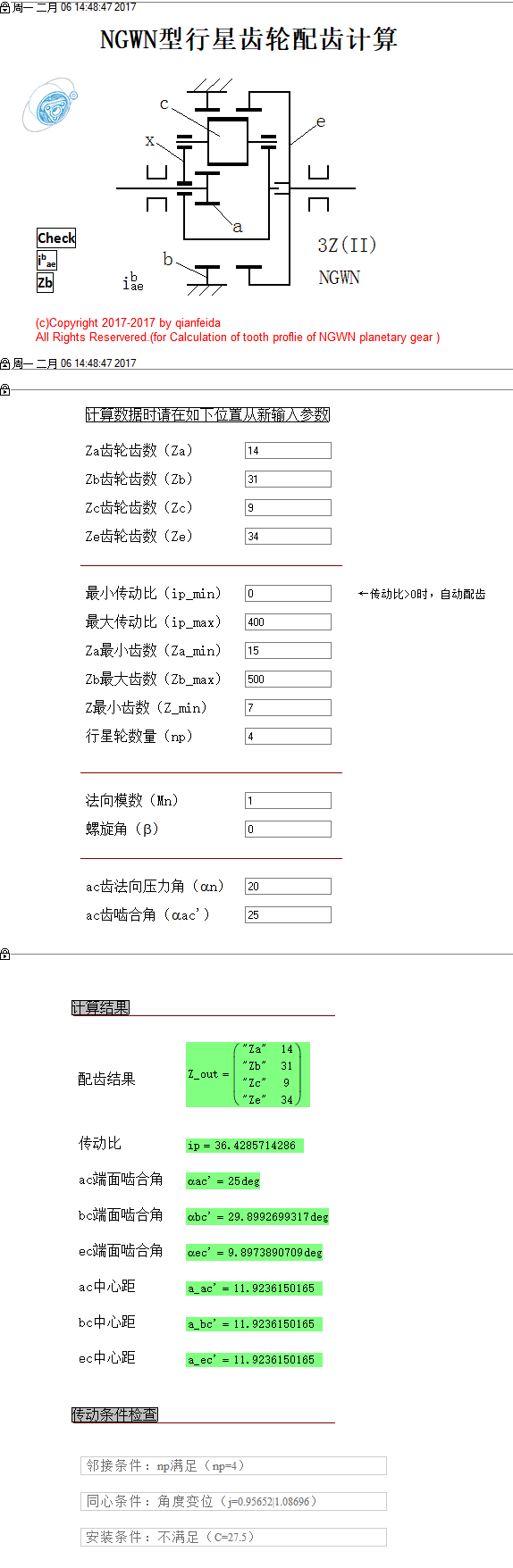

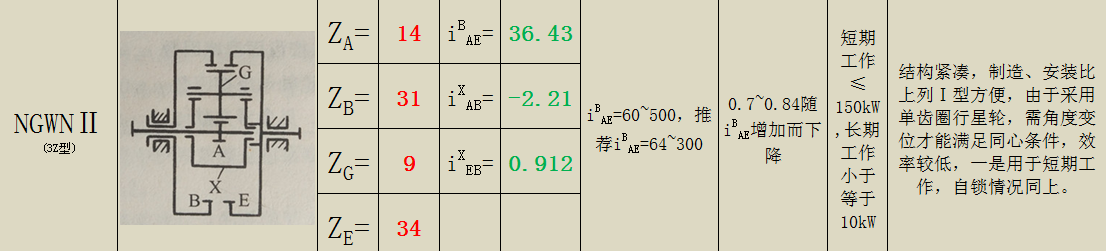

这就是周转轮系中的一种ngwnⅡ（3z）
型行星齿轮速比计算器
https://www.gearbbs.com/forum.php?mod=viewthread&tid=265168
(出处: 中国齿轮论坛 www.gearbbs.com )

FES123 · 发表于 2017-7-6 17:35

版主判为：安装条件 不满足

困惑？

freefreemen · 发表于 2017-7-6 19:40

就是说不能均布安装

FES123 · 发表于 2017-7-7 16:22

本帖最后由 FES123 于 2017-7-7 16:35 编辑

freefreemen 发表于 2017-7-6 19:40
就是说不能均布安装

一个内齿圈均布安装，另一个内齿圈不可均布安装，使用同一组行星轮，两齿圈能同轴安装吗？

freefreemen · 发表于 2017-7-7 19:50

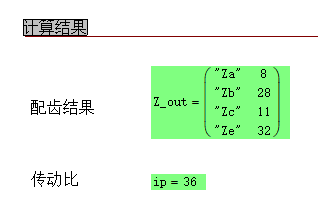

重配了1个

81291961 · 发表于 2017-8-11 21:18

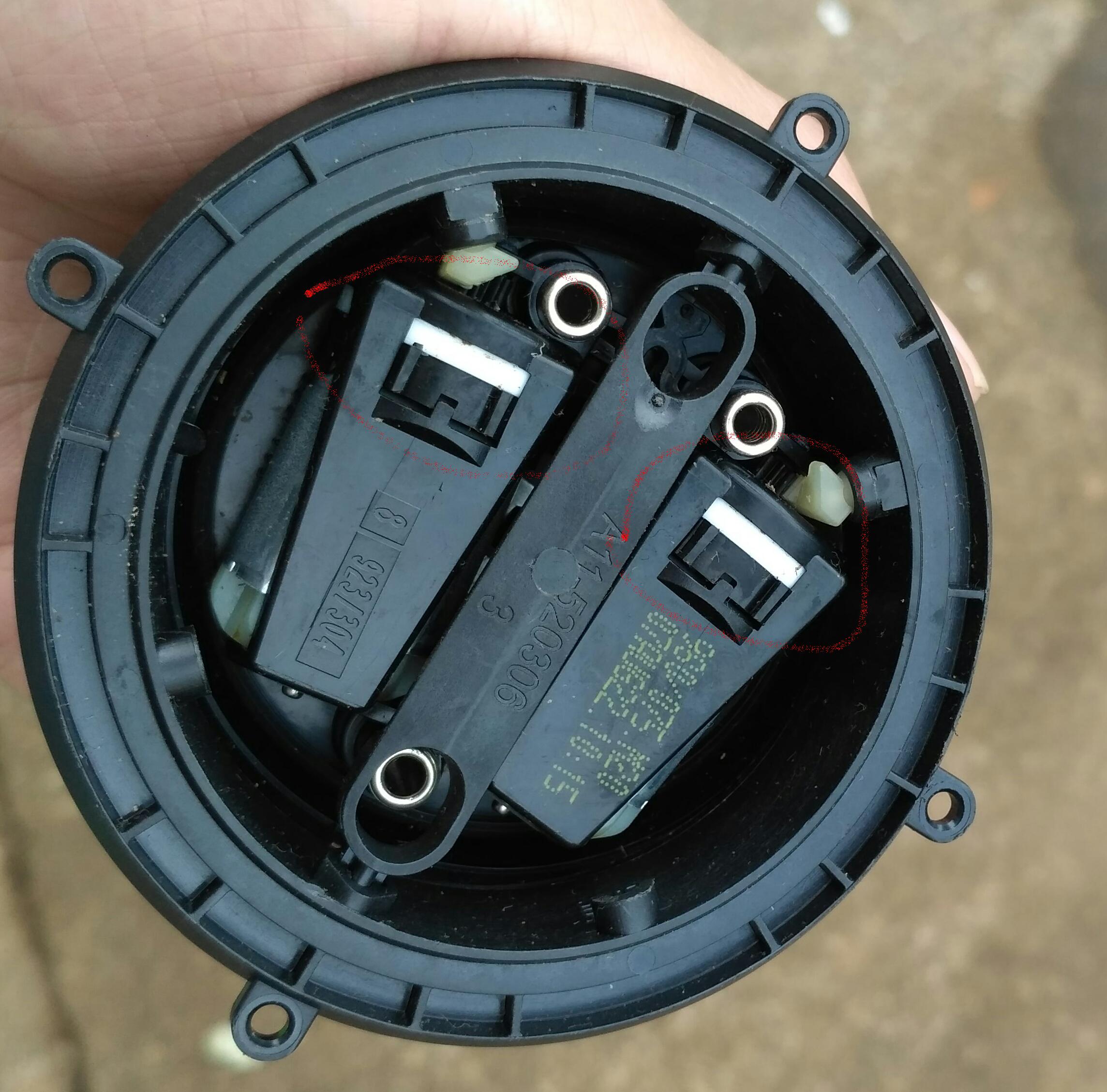

汽车后视镜电动小马达的齿轮箱就是这个结构，1太阳轮，3行星轮，2齿圈，没有行星架！

81291961 · 发表于 2017-8-11 21:20

这玩意早就量产百亿件了，全球都是一样的！

外天来客 · 发表于 2017-8-16 08:20

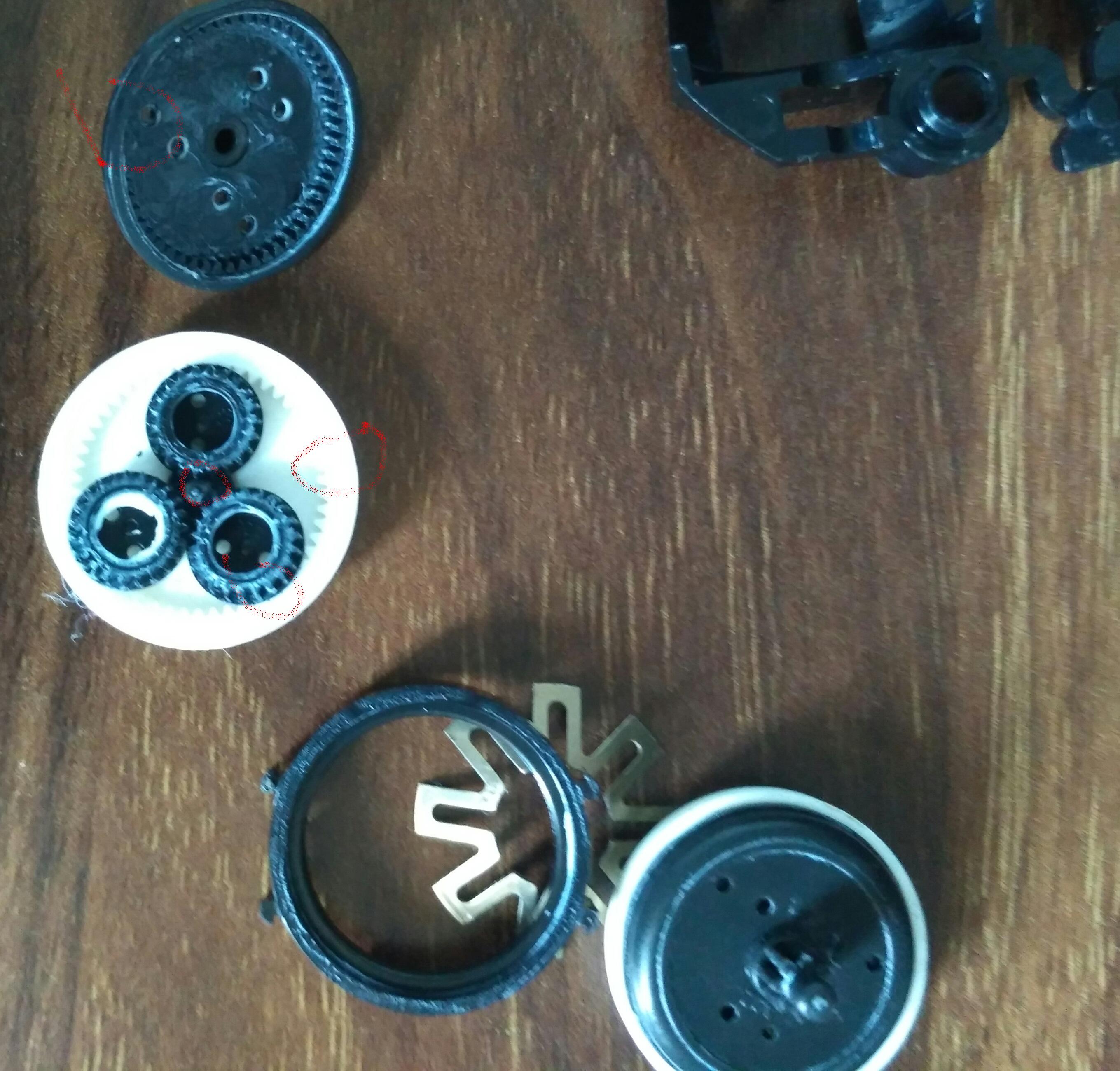

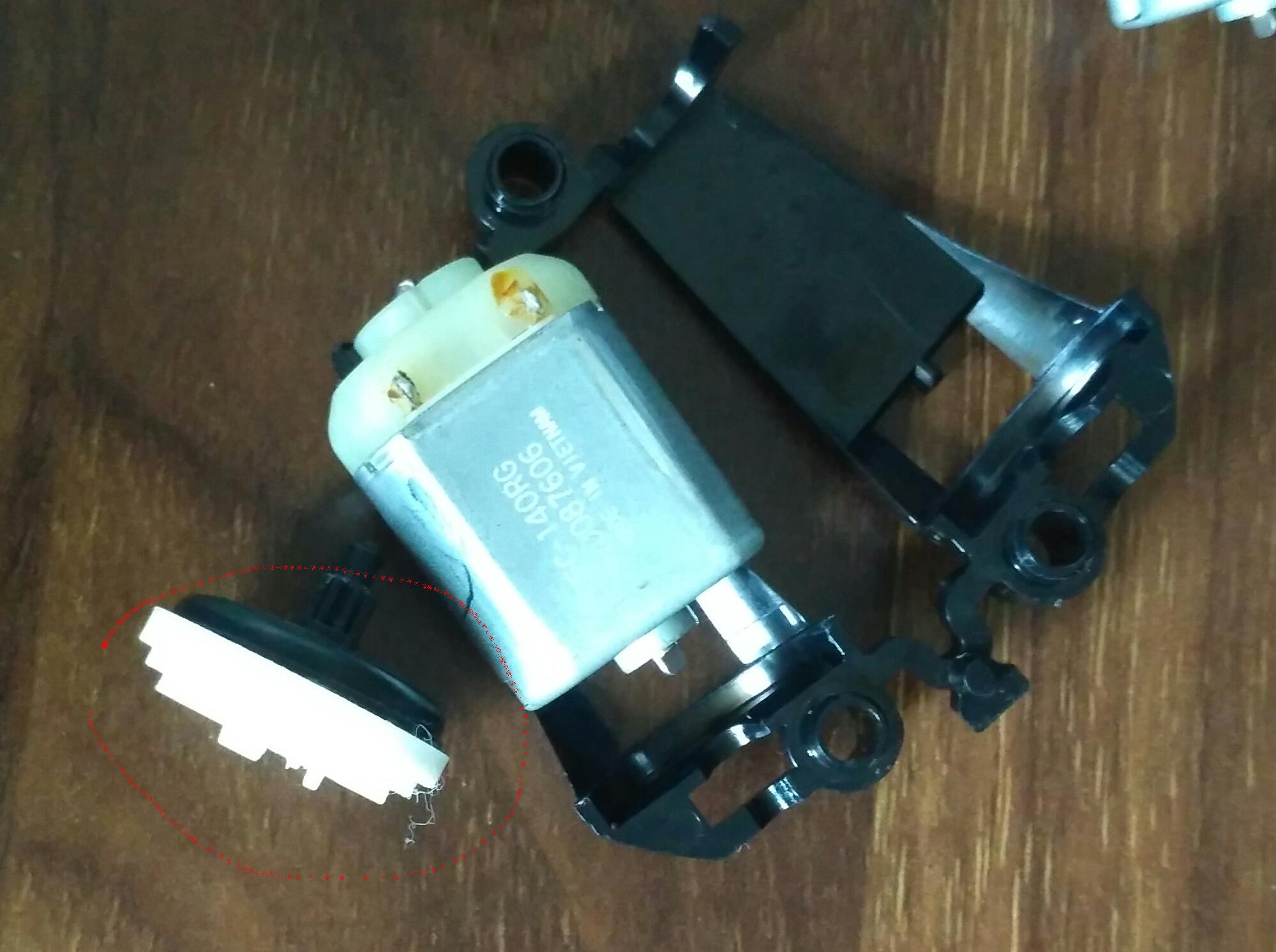

前面是我对产品不熟悉，搞错了，行星架是有的，就是一个简单的类似于垫片一样的东西。样品终于做好了，效果还不错。在此感谢马工对我的指导。
