重合度与受力关系

hxhzzg1 · 发表于 2017-7-3 08:19

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

同一款产品，参数和试验条件都是一样的，不同点就是通过合适的修改齿顶高系数，使
重合度和强度之间的比例是“黄金比例”，同时也得考虑加工工艺性问题！
这里分别介绍重合度1.6和2的！

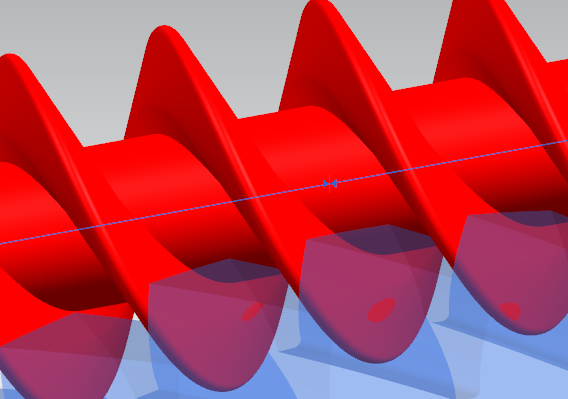

通过三维建模，重合度1.6的斑点如下：

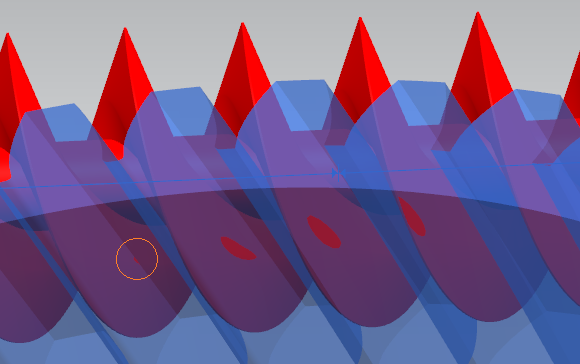

重合度2的斑点如下：

通过分析：重合度为2的接触斑点比重合度为1.6的要多一个点，但是重合度为2的蜗杆
齿顶比较尖，工艺性不是很好！

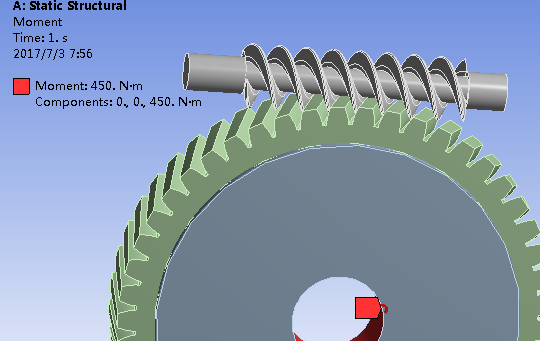

现在对两款产品进行ansys受力分析，其中蜗杆固定不动，齿轮施加450牛米的扭矩，受力方式
如下：

其中重合度1.6的蜗杆与蜗轮的受力情况如下：

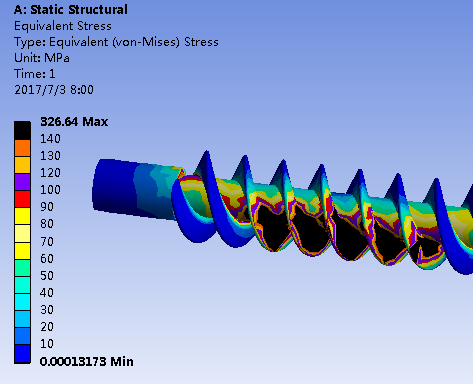

蜗杆局部如下：

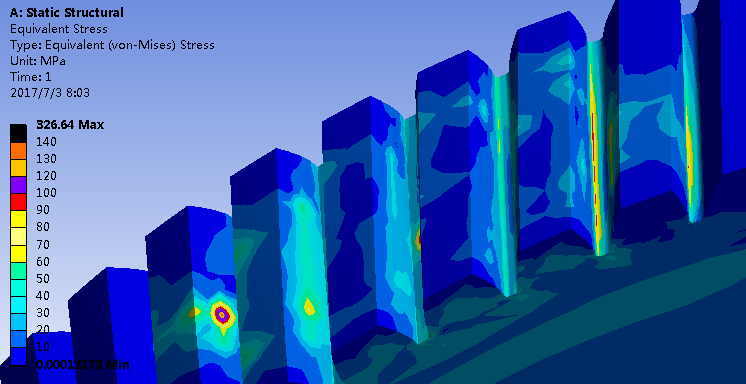

齿轮局部如下：

从上续分析，蜗杆受到的力是326MPa，由于蜗杆是金属蜗杆，强度远远胜任
齿轮根部的受力是90-100MPa,塑料的屈服点是100Mpa,已经是极限值

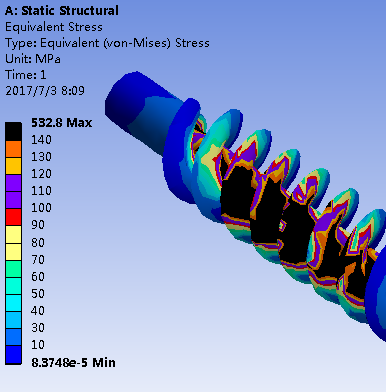

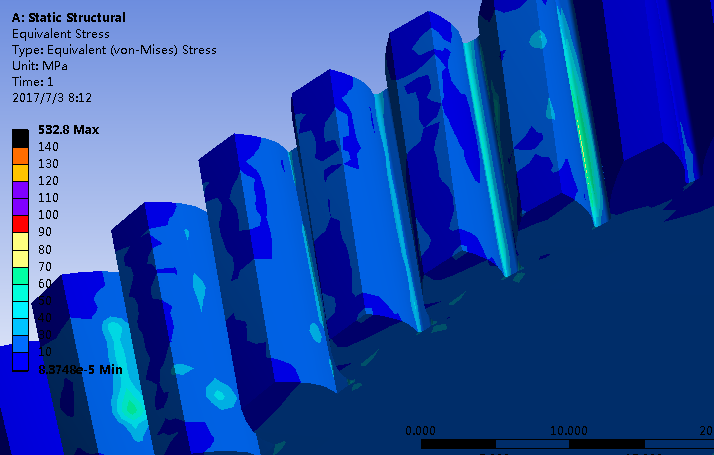

同样的方式分析重合度为2的参数：蜗杆受到的力是532MPa,齿轮跟不受力是70-80MPa

从上续的分析对比中，齿轮蜗杆副中，如果重合度增加，塑料齿轮受到的应力降低，蜗杆受到的
力增加，即当重合度增加时，部分力会转移至蜗杆，当也得考虑工艺性
