1齿差传动求助

外天来客 · 发表于 2017-7-2 13:35

您需要登录才可以下载或查看，没有账号？注册

x

1齿差传动，模数在1左右，齿圈齿数33或者34，齿圈齿根圆直径控制在37以内。请高手指点一下怎么配参数。

mrmrw · 发表于 2017-7-3 10:54

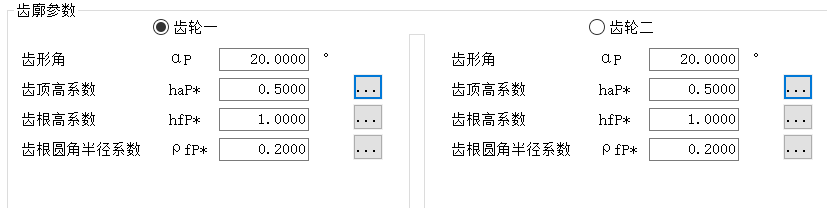

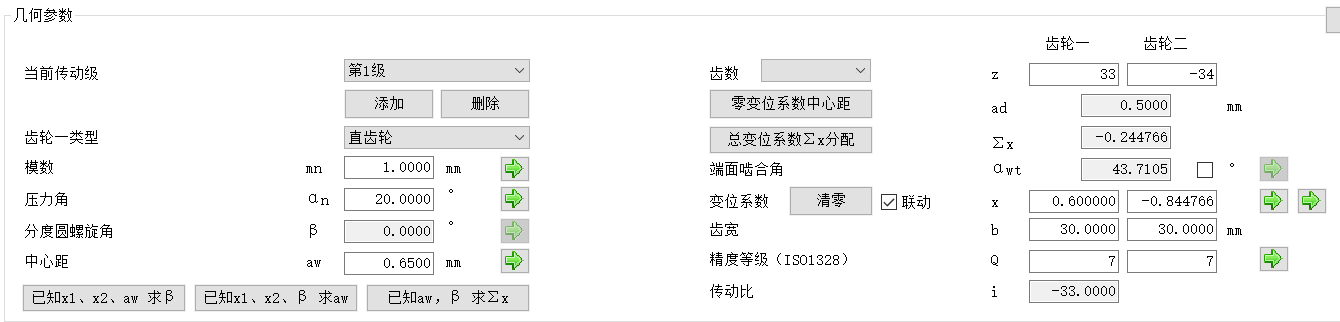

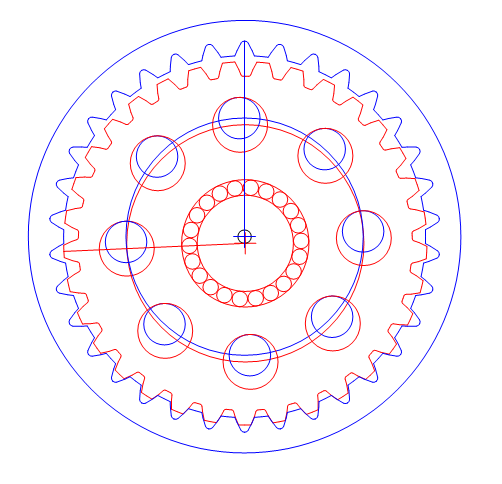

大概配了一个，也不知道合不合适！

FES123 · 发表于 2017-7-3 16:13

mrmrw 发表于 2017-7-3 10:54
大概配了一个，也不知道合不合适！

好像重合度不够？

外天来客 · 发表于 2017-7-4 07:52

重合度不够？大神们怎么看？

mrmrw · 发表于 2017-7-4 13:49

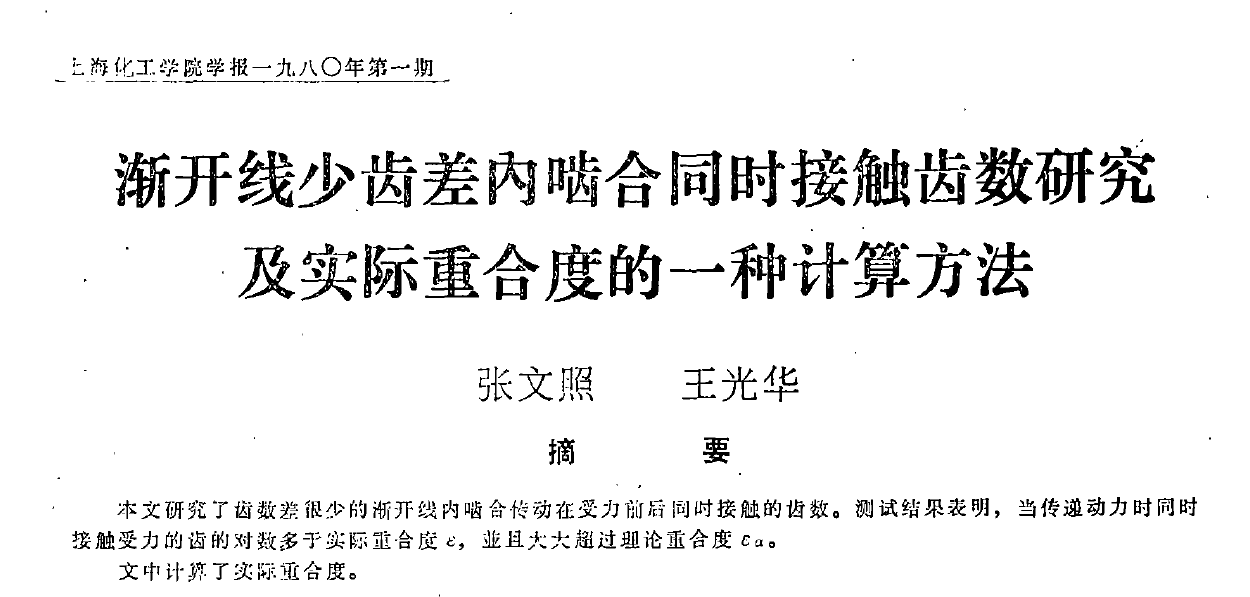

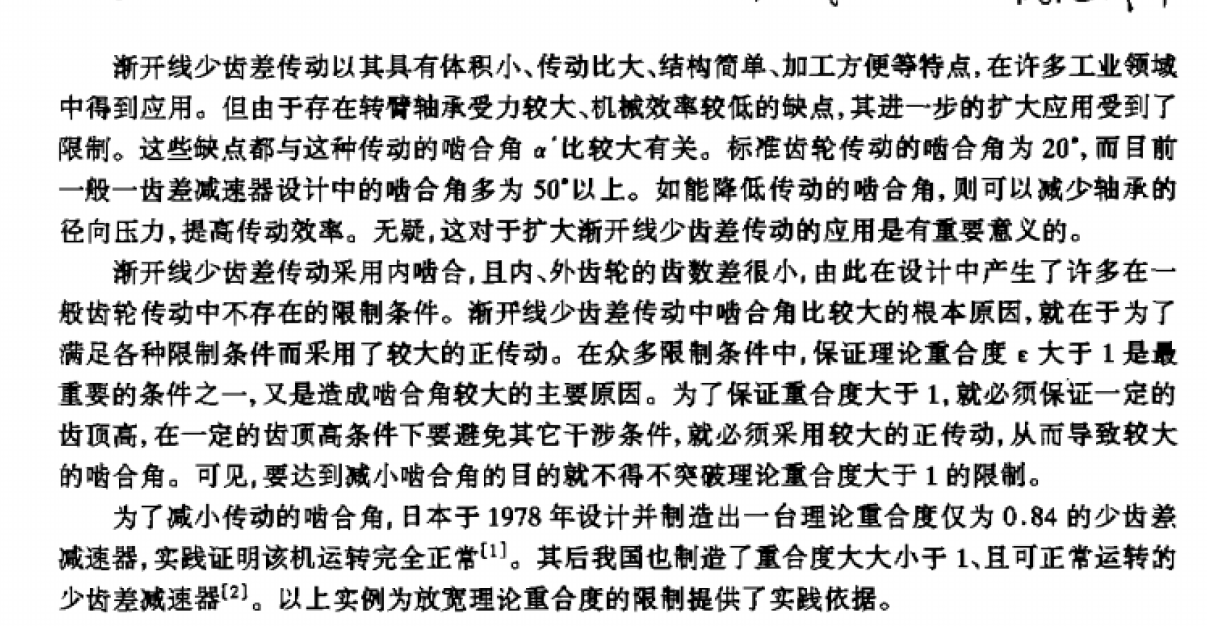

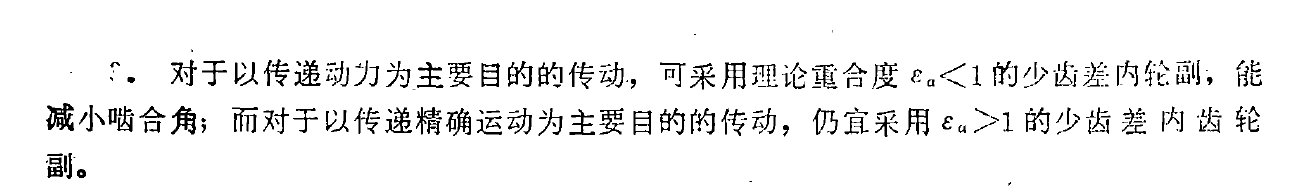

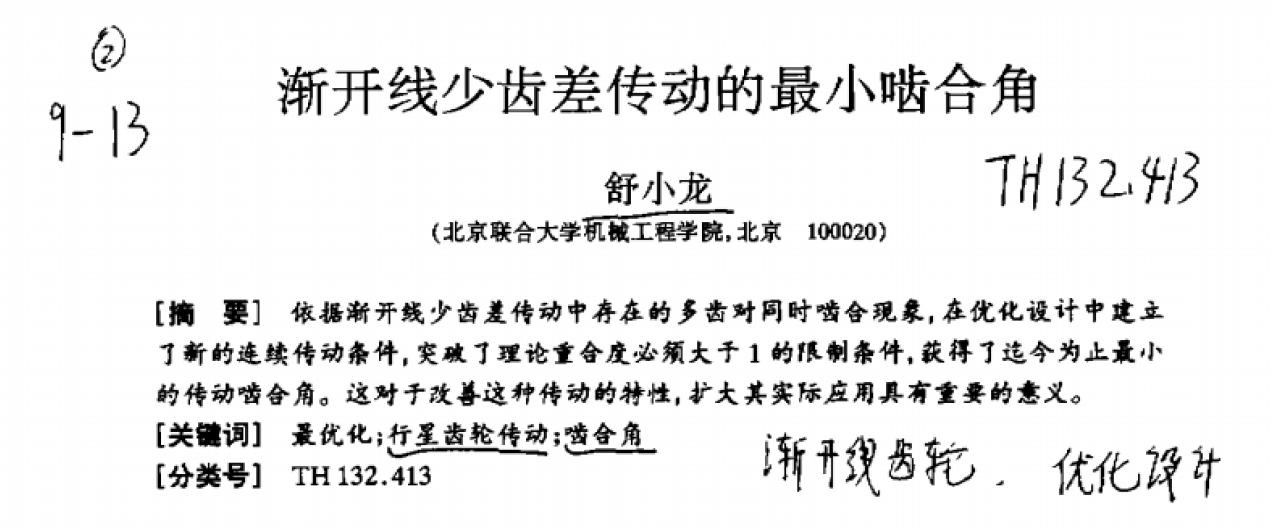

这里有一篇论文，可以参考一下结论！

mrmrw · 发表于 2017-7-4 14:16

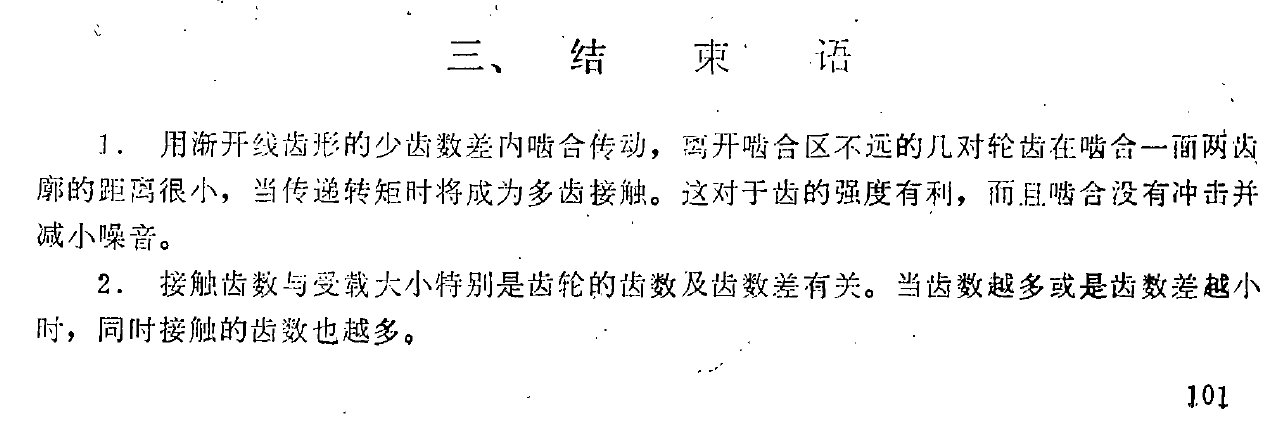

再发一篇论文看看：

FES123 · 发表于 2017-7-5 22:29

按版主给的数据计算，理论重合度是0.662。还不到0.84啊！

fuguangyi · 发表于 2017-7-18 21:49

ha*=0.8 设计中心距=0.85 x1=-0.25 X2=0.4473 压力角=20°

FES123 · 发表于 2017-7-19 16:54

ha*=0.65 设计中心距=0.72 x1=-0.1  X2=0.2935   压力角=20°
重合度：0.97 啮合角：49.2648度

fuguangyi · 发表于 2017-7-19 18:47

FES123 发表于 2017-7-19 16:54
ha*=0.65 设计中心距=0.72 x1=-0.1 X2=0.2935 压力角=20°
重合度：0.97 啮 ...

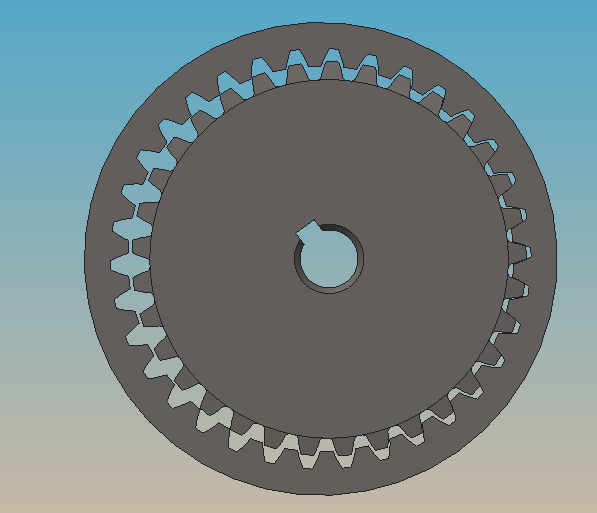

按你的参数做出的3D是这样的：

重合度0.958，除了径向干涉，其它没有干涉，可以
