我画的第一个锥齿轮,请大师们指点!

    [复制链接]
发表于 2010-9-23 15:39 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

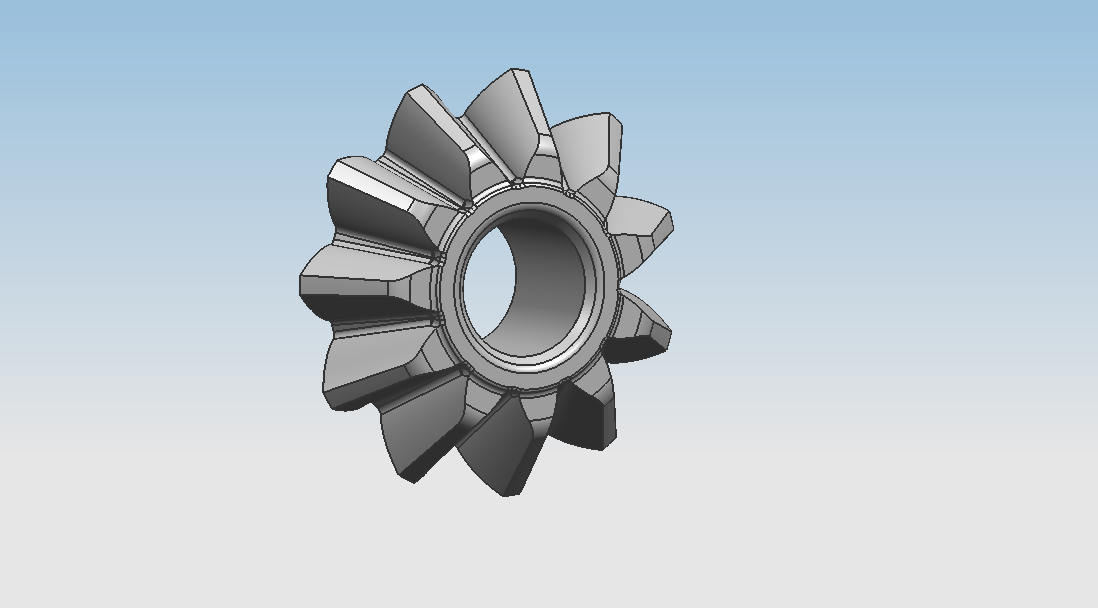

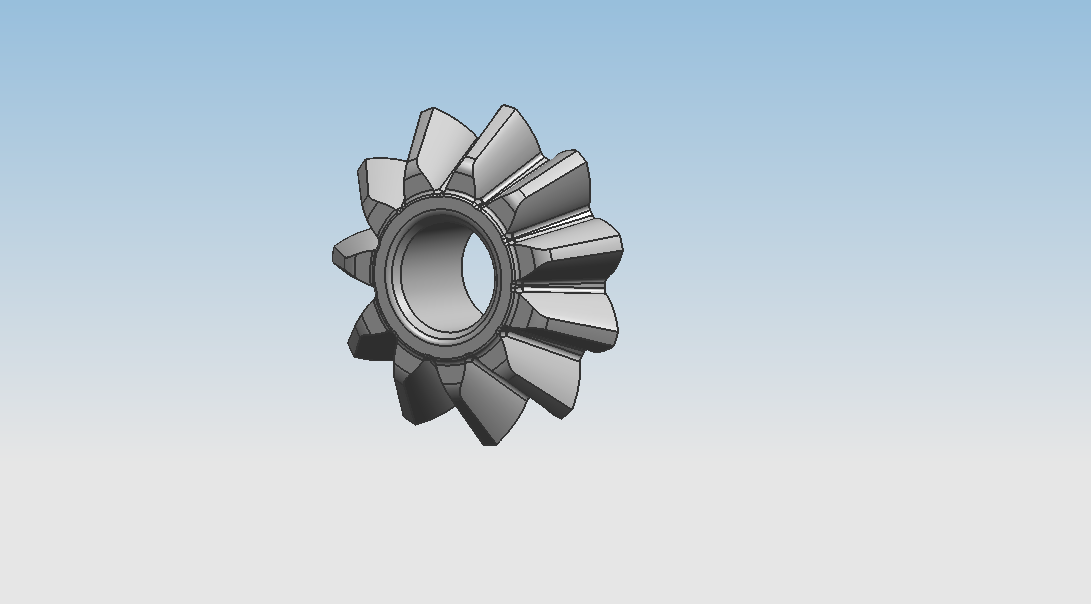

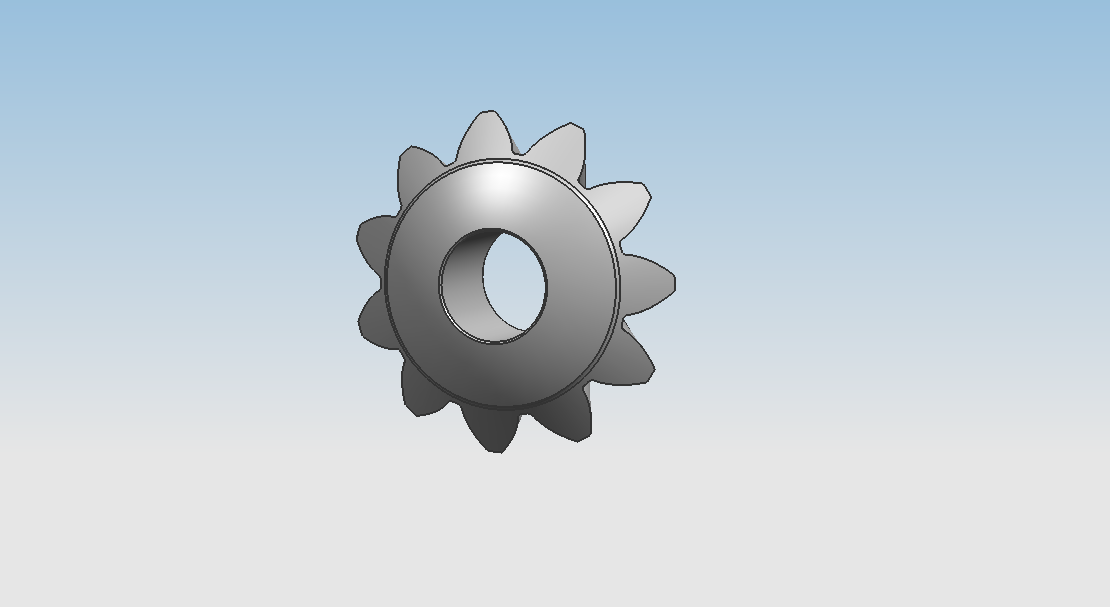

好高兴啊,经过这么多天的努力,终于画出了第一个锥齿轮模型! 0059A.png 0059B.png 0059C.png

评分

1

查看全部评分

发表于 2010-9-23 16:13 | 显示全部楼层
虽然我是外行,感觉还是不错!
发表于 2010-9-23 18:04 | 显示全部楼层
楼主辛苦总算没白费啊,呵呵
发表于 2010-9-24 23:43 | 显示全部楼层
内孔在加个花键就更好了。
发表于 2010-10-19 18:02 | 显示全部楼层
外观感觉不错,能出个视频就更好了
发表于 2010-10-29 18:38 | 显示全部楼层
发表于 2010-11-3 22:03 | 显示全部楼层
回复 hyfjy 的帖子


    不好意思,我想说的是键槽。如果内孔是圆的怎么传动。

发表于 2010-11-4 20:03 | 显示全部楼层
回复 修行者 的帖子


    看来你没见过差速器,在差速器中,行星齿轮只能是圆孔,只是靠齿形来传动扭矩的,内孔是圆的,且是磨过的,装在一根圆的行星轮轴上。所以说行星齿轮的内孔不能有任何键槽,单键槽也不例外,他不是把运动传给轴的,而是把运动从一个半轴齿轮传到另一个半轴齿轮。
发表于 2010-11-5 11:34 | 显示全部楼层
你能做这样的齿轮吗,请联系我,0459-5313128.谢谢

点评

一个打不通的盲电话,有事在网上说吧。谢谢。  发表于 2010-11-5 18:41
发表于 2010-11-5 18:31 | 显示全部楼层
本帖最后由 hyfjy 于 2010-11-5 18:34 编辑

回复 lixiaoying 的帖子

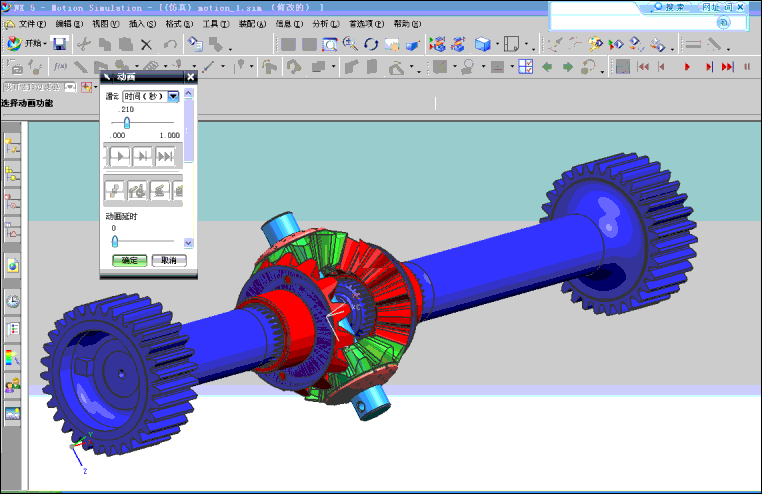

    传上前期做的差速器部件的运动仿真,也可让没见过差速器,尤其是没有打开过差速器,没看过内部构造的朋友看一下,差速器有二个主要运动,一是把驱动扭矩传给轮子或轮边减速器的太阳轮,在这个运动中,差速器整体转动,内部的锥齿轮互相没有转动,扭矩是靠差速壳通过行星轮轴传给行星轮,再通过行星轮的齿传给半轴齿轮的齿,通过穿在半轴齿轮花键孔的半轴(或轮边减速装置的太阳轮轴)传给轮子的。另一种运动在驱动轮的两边有速度差时,通过半轴齿轮与行星齿轮的差动效应,使得两轮在转动速度上的差值相抵消,一般这两种情况是同时存在的。另外,从中也可以看到另一个作用,在一个轮子打滑时,另一个轮子通过差速器化解了驱动机构传过来的扭矩,这时无论用多大的扭矩也无法推动驱动轮前进。要解决这时的问题,只有加上一个差速锁了,在用差速锁时,差速器内的锥齿轮互相是不转的,也就是两轮的速度是一样的,这样,不打滑的轮子才能获得前进的扭矩。

看一下第一种情况如下 “


第二种情况如下:


另有一个压缩的屏幕录像,有三个文件,下载解压后可以看到运动仿真时的全过程。


差速器工作原理图.part1.rar (1.53 MB, 下载次数: 59)

差速器工作原理图.part2.rar (1.53 MB, 下载次数: 46)

差速器工作原理图.part3.rar (1.27 MB, 下载次数: 36)

本人设计差速器总成已有多年,直齿锥齿轮副可设计为零变位或非零变位,模型中都有齿的修形,欢迎交流。
