图纸疑惑

jingshi · 发表于 2017-6-4 08:06

您需要登录才可以下载或查看，没有账号？注册

x

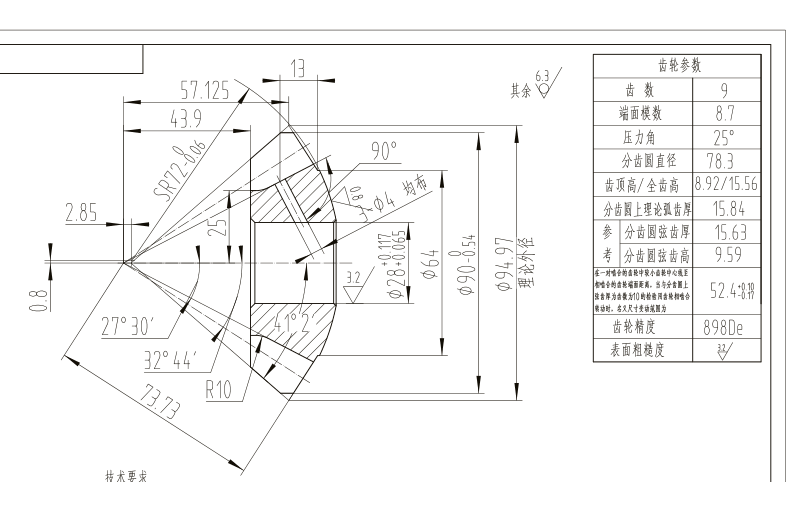

请问各位老师，看看图中的尺寸标注，顶锥交角的0.8尺寸是什么尺寸，是否有相关齿轮的计算方法，图中有些数据还原不了。

sdjn_xxl · 发表于 2017-6-5 10:34

球面圆心与节锥交点不重合，偏心的

HBTIANZE · 发表于 2017-6-5 11:26

高低方向不重合的情况第一次看到，不知有什么特别意义？

mucun36 · 发表于 2017-6-5 20:45

好奇怪的0.8毫米，没有见过

jxgzlyh · 发表于 2017-6-8 22:38

明显图纸问题嘛

吉布提 · 发表于 2017-6-9 11:25

这张锥齿轮设计图有多处毛病。

gaolei · 发表于 2017-6-10 08:54

图纸没有问题，外国人设计的，球垫与球面中部接触，便于润滑

jingshi · 发表于 2017-6-12 08:26

gaolei 发表于 2017-6-10 08:54
图纸没有问题，外国人设计的，球垫与球面中部接触，便于润滑

谢谢你的回复。请问你QQ号有问题请教。

aidelushang · 发表于 2017-6-12 08:34

德国曼桥的一个产品，就是这种设计，另外德国原版图纸标注的是 R72，不是SR！！！
标注SR是抄图的人理解错误！

jingshi · 发表于 2017-6-12 08:37

吉布提发表于 2017-6-9 11:25
这张锥齿轮设计图有多处毛病。

请老师指出问题所在，还有尺寸73.73是否有问题，怎么和我们的公式计算的不同，为什么？
