圆柱齿轮偏心怎么计算？

bush9898 · 发表于 2017-5-22 12:00

您需要登录才可以下载或查看，没有账号？注册

x

请教各位大侠：一对标准正齿轮，模数=2，齿数相等=60。齿轮孔都偏心20mm，请问能啮合吗？需要变位或调整吗？

freefreemen · 发表于 2017-5-22 19:43

LOOK

f.rar (144.38 KB, 下载次数: 13)

刀疤五 · 发表于 2017-5-22 21:10

freefreemen 发表于 2017-5-22 19:43
LOOK

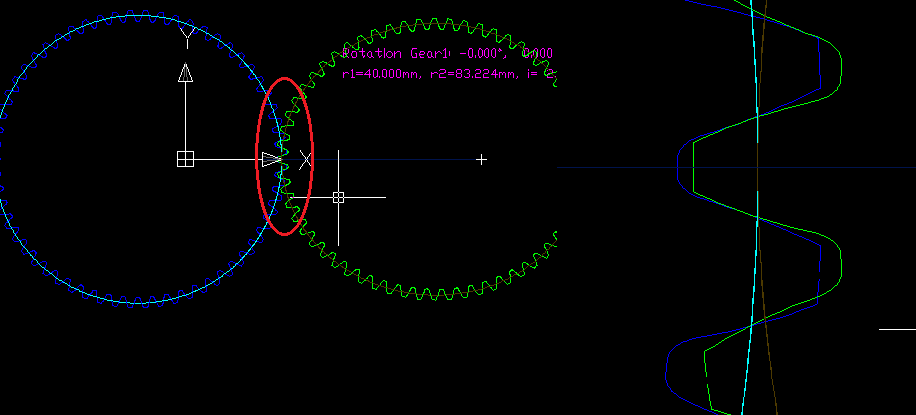

图形重叠干涉了 .

wangqingbin · 发表于 2017-5-22 21:31

能啮合，是摆动啮合，瞬时加速度不恒定

刀疤五 · 发表于 2017-5-22 21:44

本帖最后由刀疤五于 2017-5-22 23:22 编辑

wangqingbin 发表于 2017-5-22 21:31
能啮合，是摆动啮合，瞬时加速度不恒定

如是固定中心距,则不能啮合.一个是标准正齿轮+偏心,另一个则只能是非圆齿轮.

HBTIANZE · 发表于 2017-5-23 14:13

楼上的正解，两个偏心齿轮单独是无法正确啮合的。

freefreemen · 发表于 2017-5-23 20:03

刀疤五发表于 2017-5-22 21:10
图形重叠干涉了 .

kiss生成后，没仔细看

刀疤五 · 发表于 2017-5-24 11:31

本帖最后由刀疤五于 2017-5-24 11:36 编辑

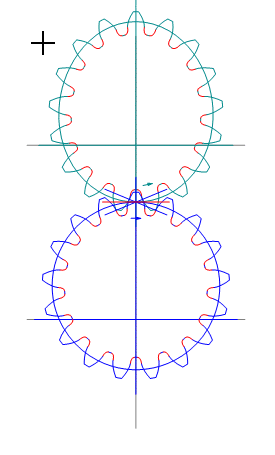

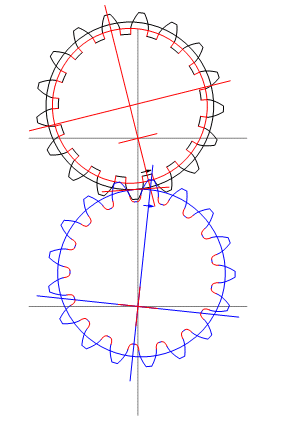

两个相同的标准偏心齿轮啮合,,中心距有变化.

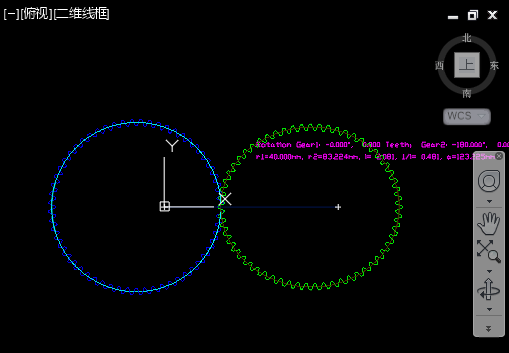

一个标准偏心齿轮,另一个非圆齿轮,可中心距固定.

bush9898 · 发表于 2017-5-25 07:24

谢谢版主正解！

znyuanfezn · 发表于 2017-7-4 11:07

学习了，谢谢楼主
