关于行星传动的疑问，请教niuershiye大大帮忙！

niuershiye

参照德国 VDI 2157-2012

这个图示风力发电的。我们倒过来 ！

pizicai

niuershiye 发表于 2017-5-10 14:34
参照德国 VDI 2157-2012

这个图示风力发电的。我们倒过来 ！

谢谢郭老师 的详细讲解，受教了！

pizicai

niuershiye 发表于 2017-5-10 14:34
参照德国 VDI 2157-2012

这个图示风力发电的。我们倒过来 ！

郭老师，之前向您请教的行星传动问题现在设计条件有些变化，如下
1、名义速比i=7，
2、最大输出扭矩3000N.m，
3、电机转速n=11300r/min，
4、行星架输出，内齿圈固定，太阳轮输入，
5、内齿圈外径最大不超过185，轴向尺寸110

不好意思再次麻烦郭老了，烦请帮忙按上面的参数帮我校核一下，是否还需要做成2级传动？齿轮用直齿还是用斜齿比较好？

niuershiye

太阳齿，行星齿，内齿 & 行星架 都是一样的 。减少齿轮种类 。
高速机 5 个行星轮 ，低速级 8个或者 10个行星轮 、

niuershiye

pizicai 发表于 2017-5-10 16:13
郭老师，之前向您请教的行星传动问题现在设计条件有些变化，如下
1、名义速比i=7，
2、最大输 ...

玩笑开得太大了 。输出端 3000N.m   相当500kW .

前面的计算 都是依据 第一楼的 。

pizicai

niuershiye 发表于 2017-5-10 20:41
玩笑开得太大了 。输出端 3000N.m   相当500kW .

前面的计算 都是依据 第一楼的 。

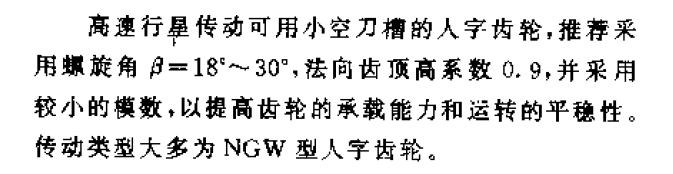

郭老师，你好！关于截图中的疑问，高速行星传动中运用人字齿轮，您能介绍一下是什么样的？和平行轴中人字齿轮一样吗？有没有图片可以看看，谢谢！

niuershiye

刚刚百度到的 。
-------------------------

人字齿行星齿轮箱 审中-实审


申请号：201310649094.0 申请日：2013-12-06





摘要：本发明涉及到行星齿轮传动装置的人字齿行星齿轮箱，其两个内齿圈固定在行星齿轮箱的箱体上，3个调整垫分别装在三个行星轮轴上，行星轮轴装在行星架上，3个行星轮分别通过轴承装在行星轮轴上，中心轮在行星齿轮箱的中部，中心轮的一端为输入端，齿套与行星架连接并伸出行星齿轮箱外为输出端，行星架与齿套7通过鼓形齿啮合，3个行星轮、中心轮、两个内齿圈均为人字齿轮，且3个行星轮与中心轮、两个内齿圈啮合。本发明在同等体积下，提高了齿轮箱的承载能力和实现均载，且齿轮的弯曲安全系数提高30%，接触安全系数提高20%。
申请人： 中石化石油工程机械有限公司第四机械厂 重庆齿轮箱有限责任公司
地址： 434020 湖北省荆州市荆州区四机路1号
发明(设计)人： 王庆群 刘东庆 李蓉 杜木信 游艇 翁贵祥 余旭阳 张立婷 胡顺 孙继成 杨国华

freefreemen

算了个输出级，110长度的话，模数估计要1.3~1.4左右了

qdtruck

人字齿的加工和精度不知道有啥好办法！

81291961

异想天开！
