求助，小模数齿轮啮合时，测隙留多少合适？

阿森2017 · 发表于 2017-5-4 10:42

您需要登录才可以下载或查看，没有账号？注册

x

求助，模数0.4或0.5，中心距15——30之间，齿轮副啮合时，测隙留多少合适啊

nchyl520 · 发表于 2017-5-5 23:19

0.01-0.015

五台山 · 发表于 2017-6-3 10:33

应该在0.03-0.05之间

wangqingbin · 发表于 2017-6-4 21:59

有什么根据？说说理由，m1以下可是小模数

huijind · 发表于 2017-6-5 00:34

与工作温度相关、与工作转速相关。可查阅机械设计手册

HBTIANZE · 发表于 2017-6-5 11:41

楼上的正解，要考虑很多因素才能确定。

孙永平 · 发表于 2017-6-6 15:17

齿轮副侧隙的合理性是在考虑：箱体、轴承、轴系的变形，温度的变化等因素得出来的数值
不能简单地给出某个数值的

gdd · 发表于 2017-6-9 15:44

jbnmin=2/3*（0.06+0.0005a+0.03m）
a为机壳最小中心距

niuershiye · 发表于 2017-6-11 02:03

gdd 发表于 2017-6-9 15:44
jbnmin=2/3*（0.06+0.0005a+0.03m）
a为机壳最小中心距

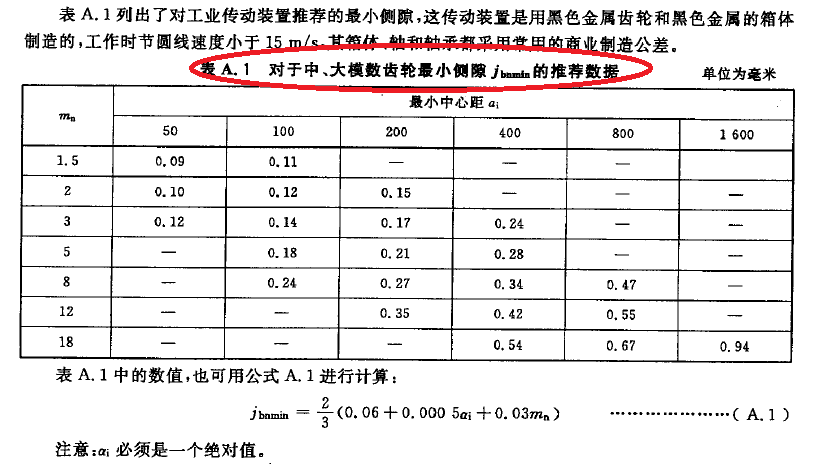

截图是 GB/Z 18620.2-2008 附录 A .
是中大模数的计算公式，最小中心距不是你解释的。

gdd · 发表于 2017-6-12 19:48

本帖最后由 gdd 于 2017-6-12 19:51 编辑

niuershiye 发表于 2017-6-11 02:03
截图是 GB/Z 18620.2-2008 附录 A .
是中大模数的计算公式，最小中心距不是你解释的。

谢谢牛爷指点
受教了
对于小模数齿轮是否也可用此公式
