请教齿轮计算

wr196 · 发表于 2017-4-21 16:15

huijind 发表于 2017-4-21 13:05
请计算小齿轮有效半径和渐开线起始圆半径，看看是否满足使用的要求。

不好意思，小弟平时工作对齿轮交接得很少，不明白您这个计算后如何判断

submariner · 发表于 2017-4-21 18:35

wr196 发表于 2017-4-21 15:24
本人刚入行不久，对齿轮接触不多，测出公法线然后如何计算？手上只有游标卡尺不知能测得准不？ ...

公法线大约1520mm，量完准确值之后酌情考虑侧隙，再反算变位系数，然后再确定准备新配的小齿轮变位系数

freefreemen · 发表于 2017-4-21 19:21

freefreemen · 发表于 2017-4-21 19:39

反算变位系数

wr196 · 发表于 2017-4-21 20:22

submariner 发表于 2017-4-21 18:35
公法线大约1520mm，量完准确值之后酌情考虑侧隙，再反算变位系数，然后再确定准备新配的小齿轮变位系数

还麻烦讨教一下：这个公法线1520mm是跨几个齿的?

wr196 · 发表于 2017-4-21 20:35

freefreemen 发表于 2017-4-21 19:39
反算变位系数

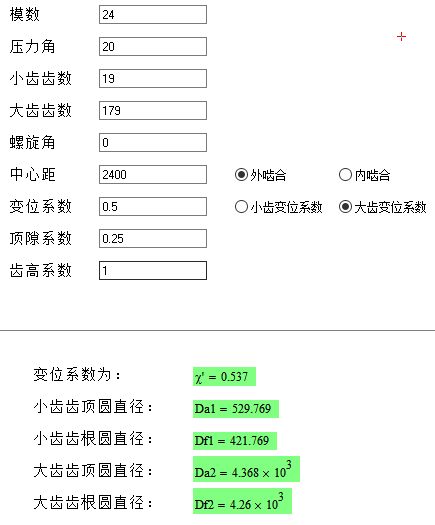

首先感谢版主的帮忙，只是本人愚钝，还看不明：
您反算的变位X'可是小齿轮的变位？
您算的大齿轮齿顶圆直径4368比原数据4363.2大了4.8，那么计算出来的小齿轮的齿顶圆直径会不会小了？

ghqchilun · 发表于 2017-4-22 06:34

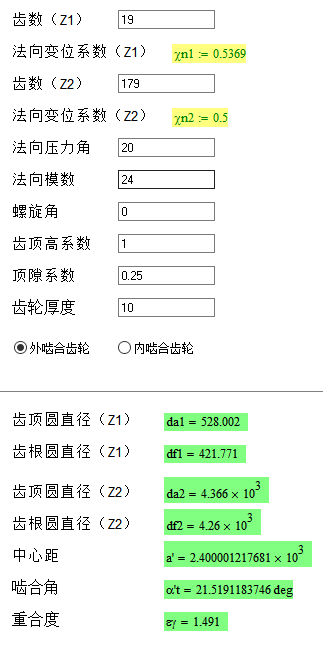

经计算结果
小齿轮：db=428.5、da=528
大齿轮：db=4036.92、da=4366.22

wr196 · 发表于 2017-4-22 08:16

ghqchilun 发表于 2017-4-22 06:34
经计算结果
小齿轮：db=428.5、da=528
大齿轮：db=4036.92、da=4366.22

发现一个奇怪的问题：我的计算结果都和别人的不一致？是计算有误还是软件有问题？我是按机械手册里的公式弄了个excel计算表，看来得检查公式是不是编排有误了。

huijind · 发表于 2017-4-22 08:44

齿根有效圆与渐开线起始圆直径.pdf (78.67 KB, 下载次数: 29)
摘录标准关于有效半径和渐开线起始圆半径，望对楼主有所帮助。

wr196 · 发表于 2017-4-22 10:33

huijind 发表于 2017-4-22 08:44
摘录标准关于有效半径和渐开线起始圆半径，望对楼主有所帮助。

非常谢谢
