能提供个内齿轮（带变位）的CAD插件吗？

k131683 · 发表于 2017-4-18 09:47

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

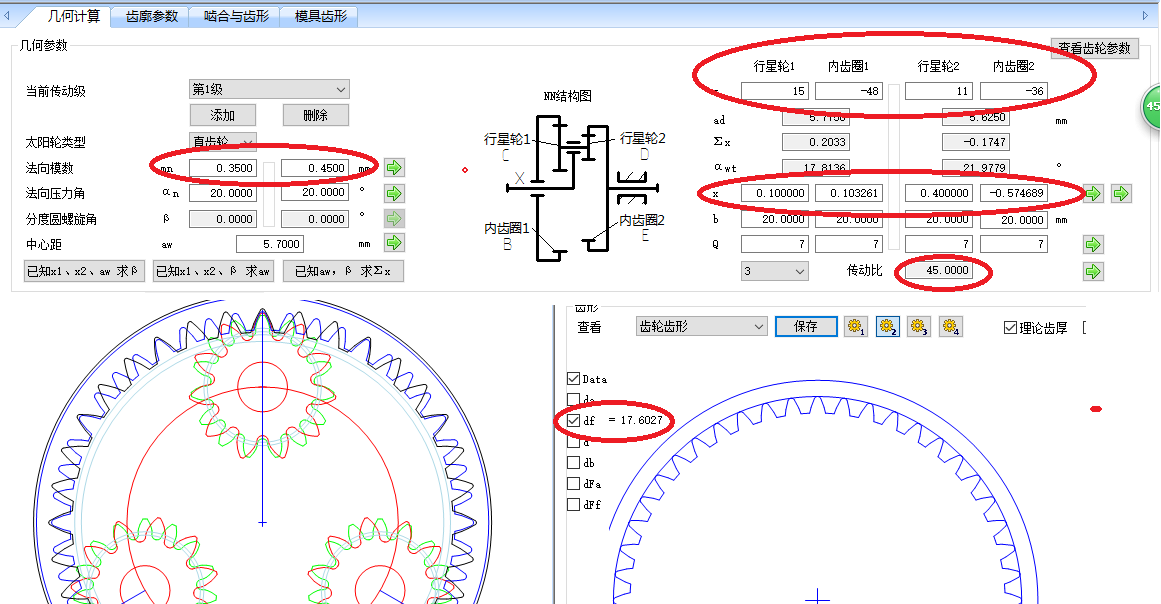

急用，线切割的，谢谢各位

niuershiye · 发表于 2017-4-19 10:52

都是什么参数。

k131683 · 发表于 2017-4-20 13:52

niuershiye 发表于 2017-4-19 10:52
都是什么参数。

减速比1:45.使用频率480PPS，每分钟1500转，使用3级NGW，模数0.4
太阳轮：16齿，变位系数0.4，齿顶高变动系数0.15
行星轮：12齿。3个，变位系数0.3，齿顶高变动系数0.15
内齿圈：41齿。变位系数0.4.齿顶高变动系数0.2
中心距5.88.。
不好意思，现在才回。麻烦您看看，我觉得这是有点问题，因为，装出来后有点不顺。但是不知道什么问题，这是别人给我们搞得数据

fanes · 发表于 2017-4-20 16:45

k131683 发表于 2017-4-20 13:52
减速比1:45.使用频率480PPS，每分钟1500转，使用3级NGW，模数0.4
太阳轮：16齿，变位系数0.4，齿顶高变 ...

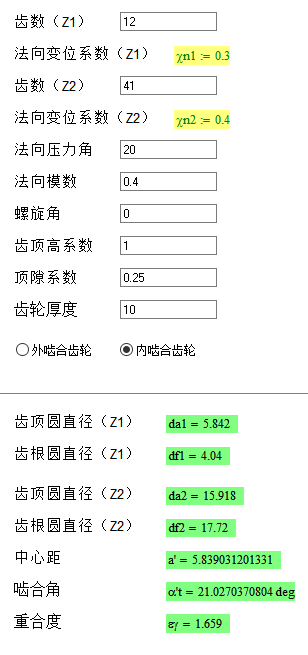

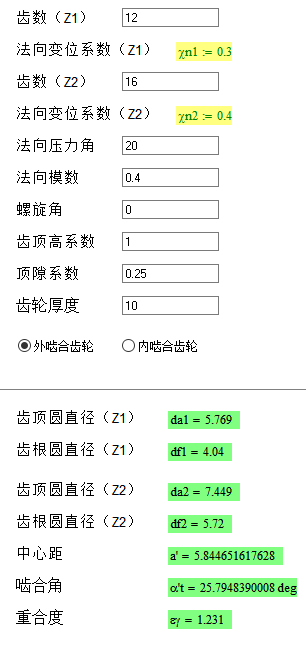

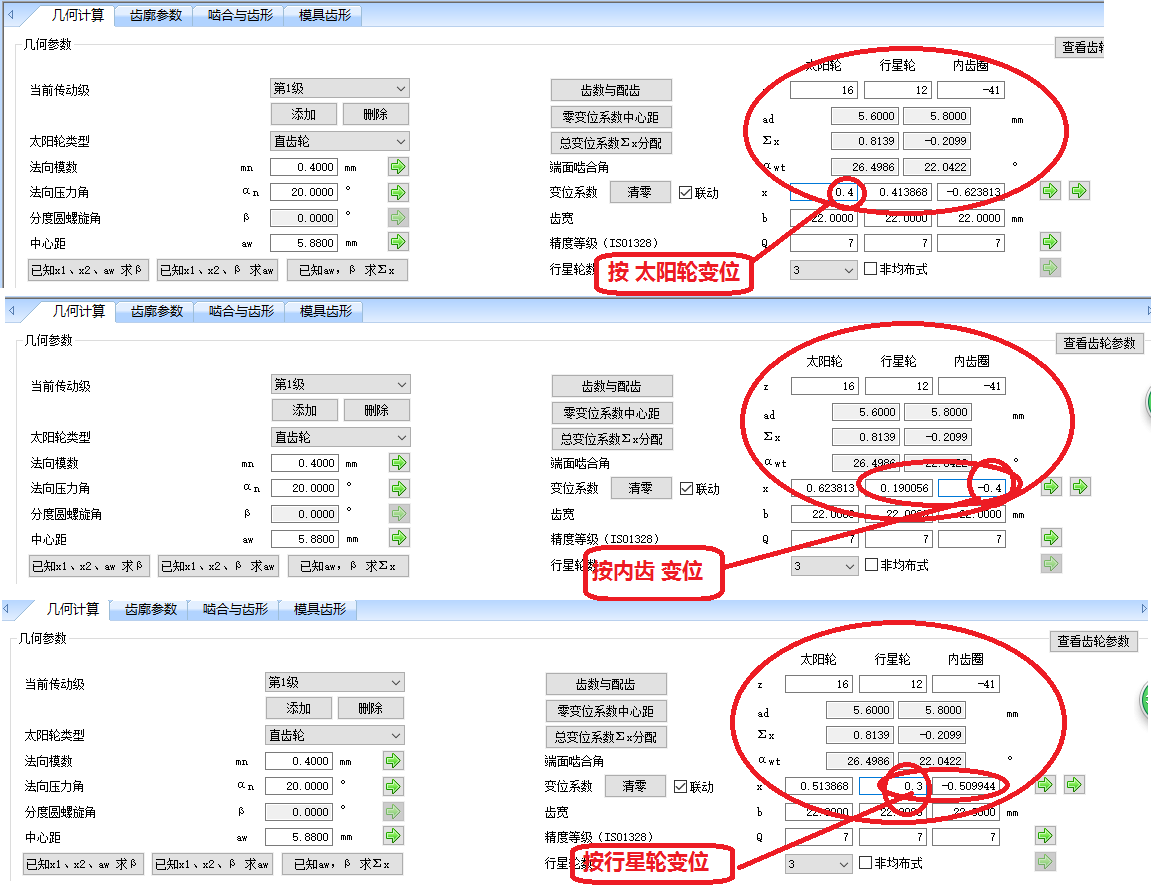

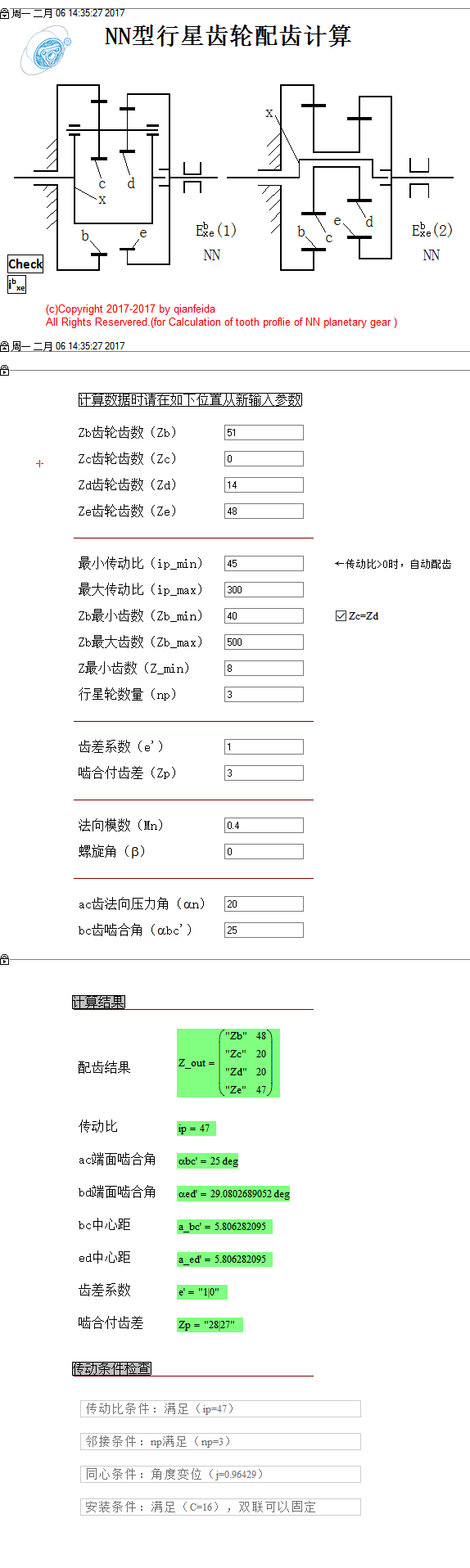

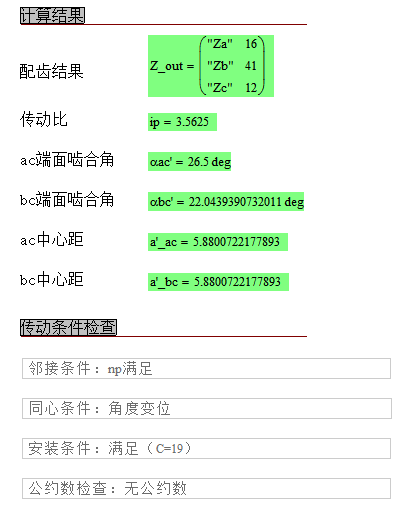

您的变位系数不对，应该为以下变位系数：
太阳轮：16齿，变位系数0.4，
行星轮：12齿。3个，变位系数0.4139，
内齿圈：41齿。变位系数0.624
中心距5.88.。

niuershiye · 发表于 2017-4-20 18:03

本帖最后由 niuershiye 于 2017-4-20 18:19 编辑


--------------------------
你原来的设计，变位系数不协调。
按你的，应当是太阳轮---行星轮之间松动一些，行星轮--内齿之间紧，就是不顺的原因。
要是机加工滚齿的就保留内齿现在的，重新滚切太阳轮与行星轮。
要是塑胶的，衡量一下修改那个更合算一些！
========================

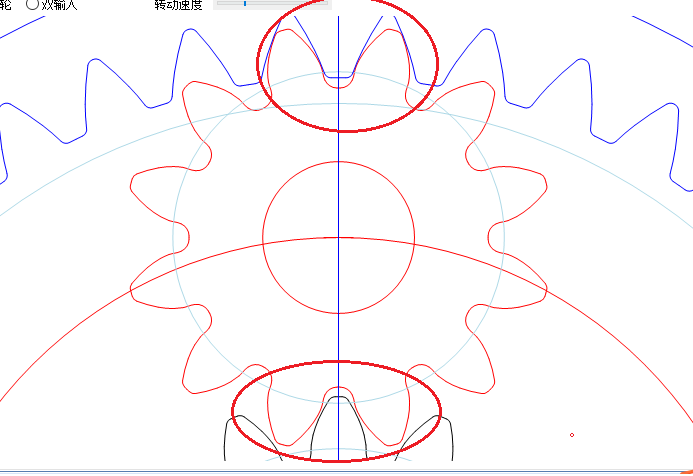

按你的情况如下图，减小内齿齿厚（外齿的齿槽）可以顺啦
