这个渐开线蜗杆有点怪，分度圆比底径还小

hupkliao

从接到这个蜗杆开始，（跟斜塑料齿轮配合用），我就没睡好过，分度圆比底径还小，本身建模的水平就低，现在抓瞎了，怎么确定它的渐开线呢？是从3.455分度圆算出基圆作渐开线，再延长？还是平移到7.445？建模后都跟实物相差太远，也用GearTrax试了，无解啊！好多天没睡过好觉了，高手们，帮帮我，建个模出来吧！！

zbq2334

零件1.rar (907.04 KB, 下载次数: 10)

2017-4-11 16:39 上传

点击文件名下载附件

freefreemen

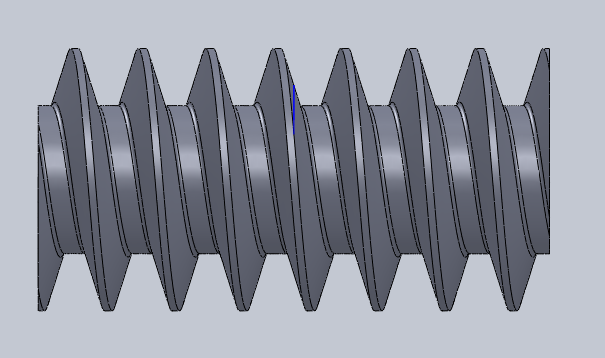

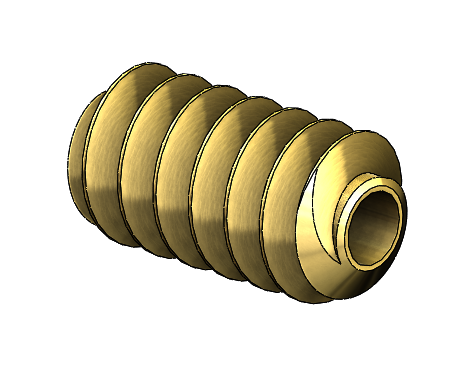

初步画了一下

零件1.rar (511.29 KB, 下载次数: 3)

2017-4-11 20:01 上传

点击文件名下载附件

hupkliao

zbq2334 发表于 2017-4-11 16:40

谢谢前辈。

myT9981

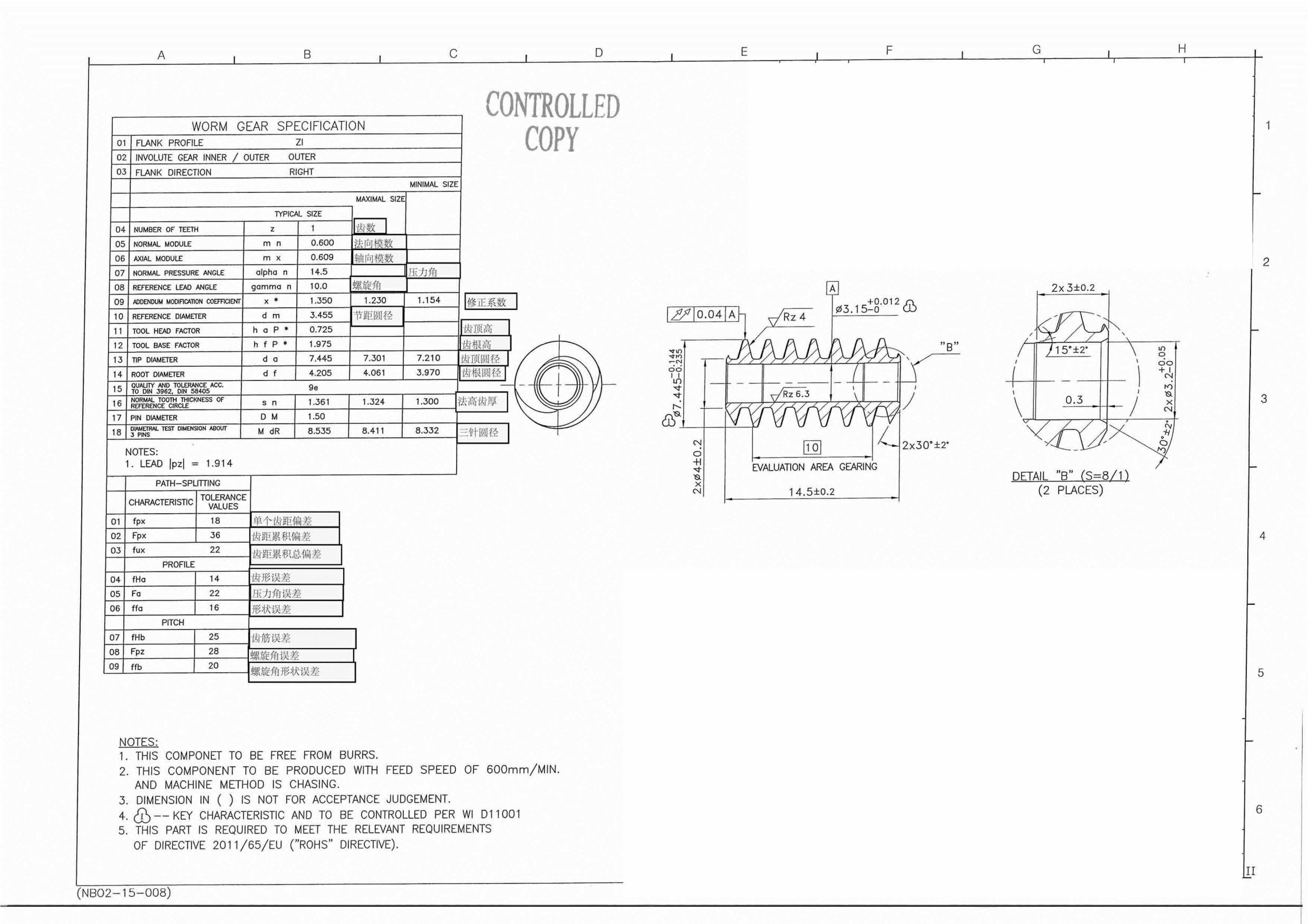

楼主发这个帖子意在建模。但是，从放出的图纸来看有几处真是不明白。另外，这个帖子所说的参数与以前的另一位所发的帖子所述是相同的。并且当时还被罚了分。现在的楼主又把图纸贴出，外文咱不懂，是翻译的问题，还是就是这样的。还请懂的朋友能明示为好。
1.修正系数是什么？
2.大，小径，与分圆已给出，图中的齿顶高，齿根高是怎么回事？
3.图纸中的 hdp* 是齿顶高吗？还是理解为齿顶高修正系数？
4.同样hfp* 是齿根高吗？还是理解为齿根高修正系数？

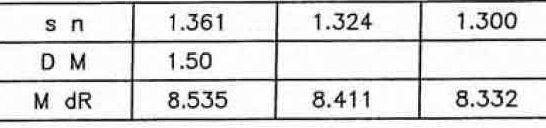

5.sn1.361 时Dm1.5  Mdr=8.535 对吗？

hupkliao

很多参数翻译不是很专业，我们都是琢磨的，，这个产品我们已加工成功，实际尺寸：大径7.26，底径4.98，三针8.38，形状和三四楼的建模一样；  只是把模块厂家给搞懵了。

mrmrw

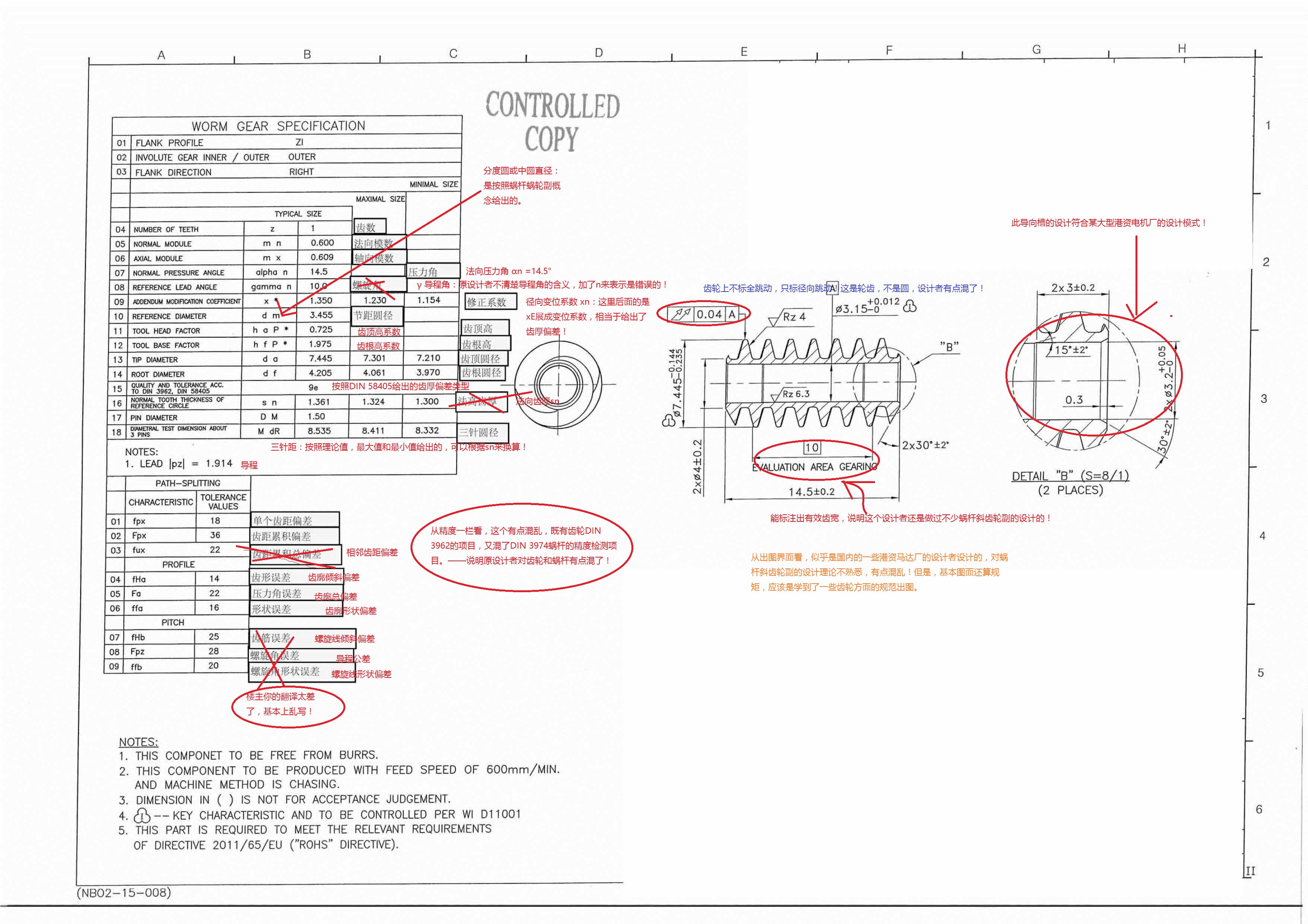

跟你翻译了一下原图纸，做了一点点评！
其实采用大变位+扩展齿廓的概念来设计这种蜗杆斜齿轮副是非常方便的。我在论坛中都给出了不少解答了，你参考一下吧！

myT9981

再来说一下这个帖子。
图纸上小径最大最小值是：4.061-3.970，而楼主说其加工的成品是4.98. 让人感觉很离谱。要么设计的图纸不靠谱，要么加工的产品不靠谱。
另外，图纸上给出的理论与最大最小三针M值都是不对的。
我算的结果是：8.705/8.563/8.472. 有兴趣的朋友不妨也算一下。

hupkliao

不好意思，楼上的前辈，经过再次确认，小径是3.98；

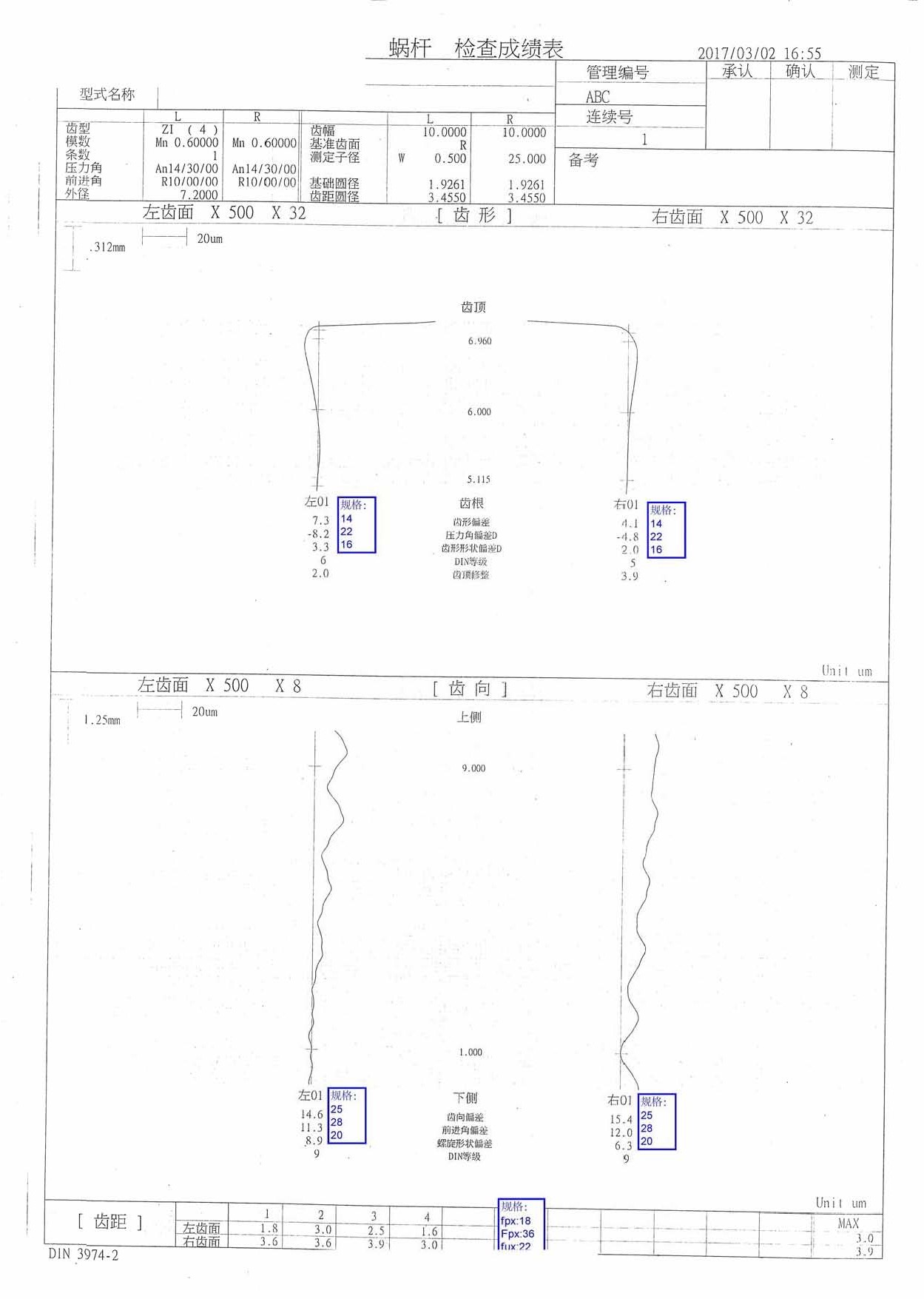

三针尺寸我们实际测量是8.38左右，另外，我们测量德国切削的样品，也是8.36左右，有兴趣的朋友不妨也算算，各抒己见一下；
费老，蜗杆精度我是照猫画虎的，你再帮我看看，附件我标的位置对不对？

hupkliao

hupkliao 发表于 2017-4-17 14:18
不好意思，楼上的前辈，经过再次确认，小径是3.98；
三针尺寸我们实际测量是8.38左右，另外，我们测量德国 ...

为什么图片，附件上传不成功呢？（终于传上去了）
