求助，UG螺旋锥齿轮三维建模问题。

delixing

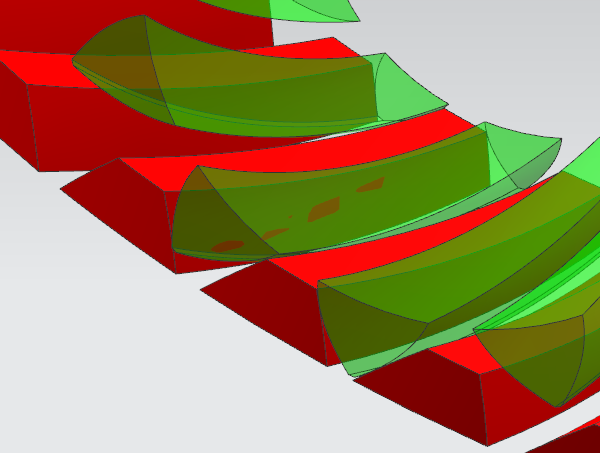

我按照李特文的文献，利用机床调整参数和刀具参数进行建模，发现生成的齿面质量不好，大小齿轮接触印痕不理想。使用的参考文献如下，先用MATALB计算点云，然后用点云生成齿面，但是最后生成的接触印痕不对，想请教一下，这种情况是什么原因导致的呢？求高人指点一下。

henrymao

ug建模设置里面有公差可以设置，要把这个值设置的很小你的问题就能解决了。比如0.00005，默认的应该是0.02

每一步有公差选项的都要改

delixing

henrymao 发表于 2017-4-8 14:45
ug建模设置里面有公差可以设置，要把这个值设置的很小你的问题就能解决了。比如0.00005，默认的应该是0.02
...

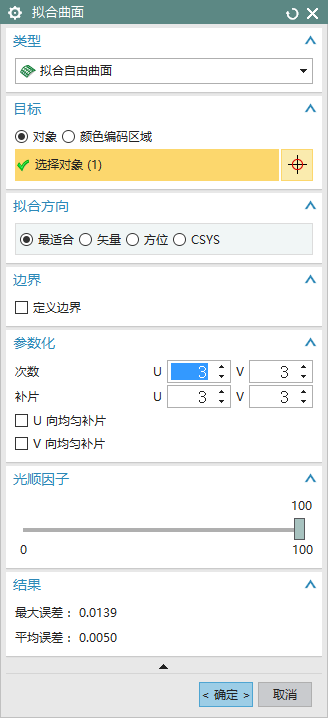

您好，非常感谢您的回答，我是采用拟合曲面的命令生成的，里面没有您说的公差设置。

henrymao

最大误差0.0139，平均误差0.005

这个建模误差太大是你问题的根源，你自己看下怎么减小这个误差量吧。
我没用过这个功能也不清楚怎么解决。

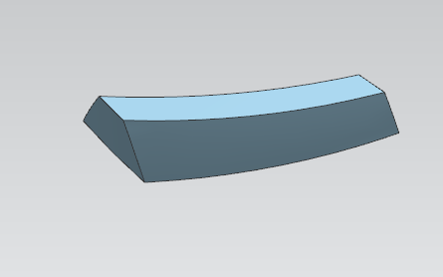

我一般是做单个齿面（片体），然后切实体来生成一颗齿的。

delixing

henrymao 发表于 2017-4-8 14:58
最大误差0.0139，平均误差0.005

这个建模误差太大是你问题的根源，你自己看下怎么减小这个误差量吧。

好的，我再看一下，非常感谢您

番茄唐龙

楼主好样的加油

delixing

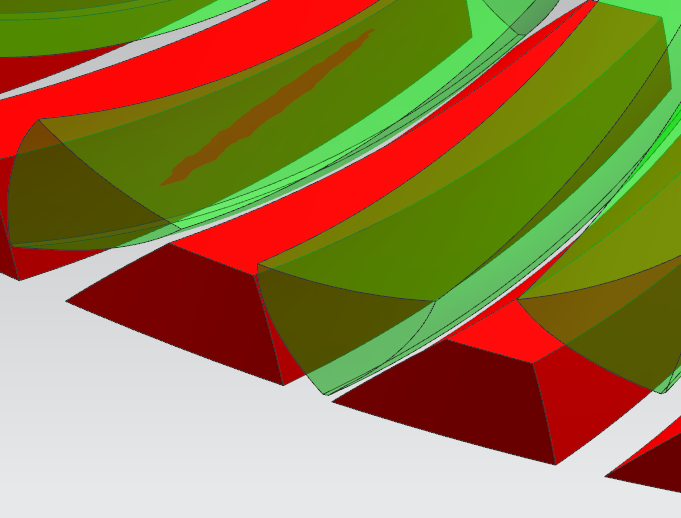

这个问题我已经解决，在视图选项卡找到首选项，有一个小平面化，改为极精细，得到啮合如图。

jxgzlyh

谢谢分享！

番茄唐龙

楼主干的不错，我也在搞这个，不知道能不能向你请教些问题

hyfjy

UG软件中，相比于其他软件，最大的优势就是可以精细化曲面质量，其余软件虽然也标明可以调节精细度，但调整到极限还不行就无能为力了，而UG软件在进行齿轮类零件传动的精确建模后，通过运动仿真，如果把精细度调整得很好，就可以较清楚地看到模拟的“啮合”印痕，在连续的运动中，看清啮合的走向。
最简单的办法就是放大放大再放大，放大到极限后，在“视图”，“操作”中找到“重新生成工作视图”，经过一段时间的运算，就可以得到极为精细的“接触印痕”。
