求一个斜齿条

海饼干 · 发表于 2017-4-7 14:05

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

求一个斜齿条标准件prt，学习一下

海饼干 · 发表于 2017-4-7 15:07

自顶一下，顶出高手

hyfjy · 发表于 2017-4-7 15:08

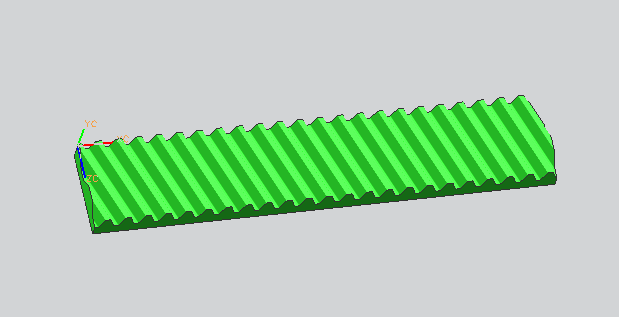

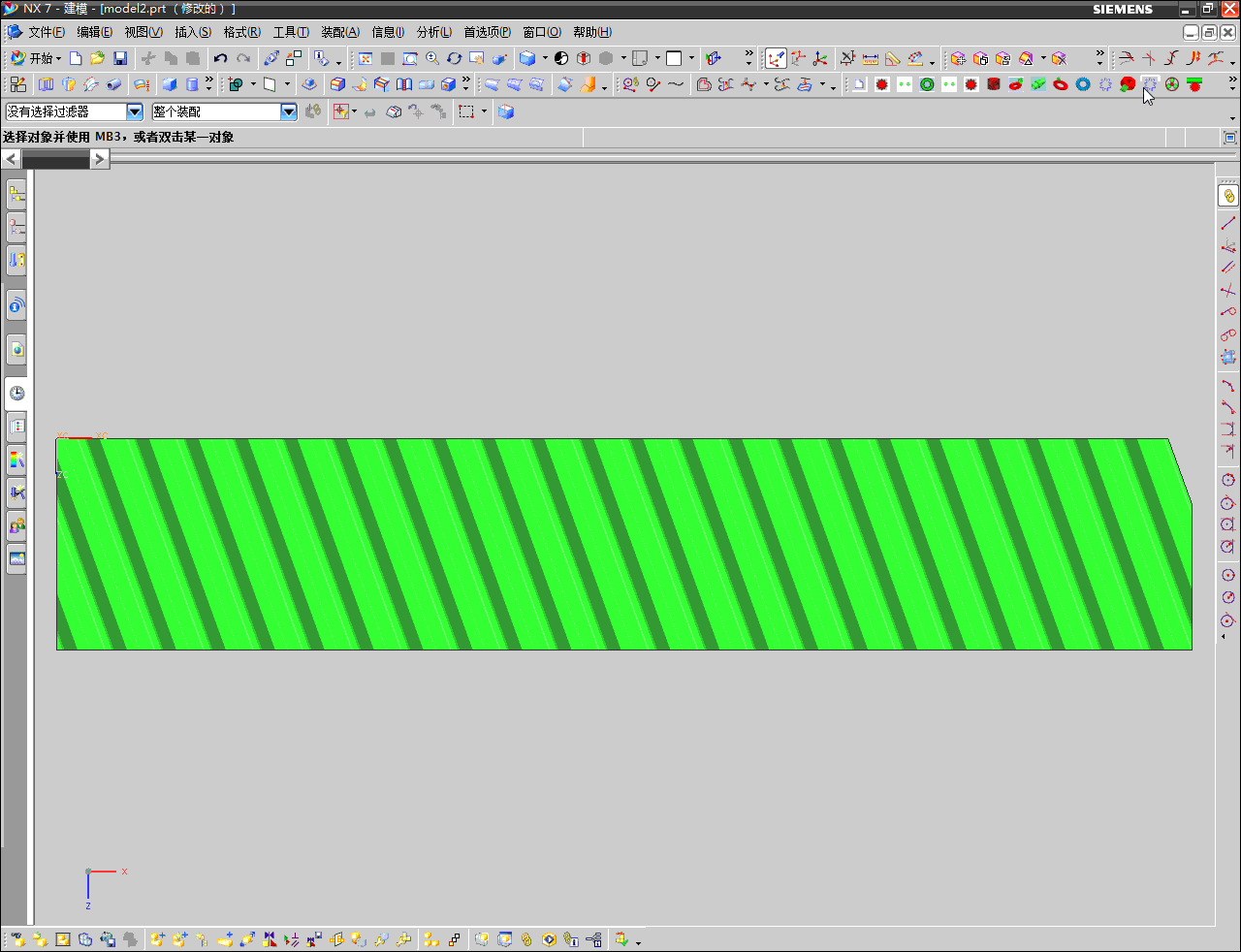

齿条设计参数记录
  软件作者:hyfjy 计算日期:2017-04-07

输入参数
齿条法向模数: 3.5
  法向齿形角: 20
设计齿条齿数: 25
  起始点位置: 0
齿高系数: 1
顶隙系数: .25
设计齿条宽度: 50
齿条斜角: 20
齿条可配右旋齿轮。

计算参数
齿条法向周节: 10.9955742875643
齿条端面周节: 11.7012457524336
法向齿厚: 5.47778714378213
  齿条齿顶高: 3.5
  齿条齿根高: 4.375
齿根间隙: .875
齿条有效齿数: 22
齿条总长: 269
齿条总宽: 50
齿条总高: 14.875
齿条第一齿工作面中点座标值: ( 0 , 0 , 0 )

计算结束时间:14:54:20


CT.zip (91.9 KB, 下载次数: 10)

海饼干 · 发表于 2017-4-8 14:39

hyfjy 发表于 2017-4-7 15:08
齿条设计参数记录
软件作者:hyfjy 计算日期:2017-04-07

多谢版主，学习了
