跪求哪位大哥帮我算公法线。

球球 · 发表于 2017-3-22 18:28

您需要登录才可以下载或查看，没有账号？注册

x

模数4.5 齿数14 螺旋角20度变位系数0.4 节径67.04 求公法线和跨齿还有模数5 齿数19 变位系数0.15 节径97.71 求公法线和跨齿。谢谢

henrymao · 发表于 2017-3-22 22:11

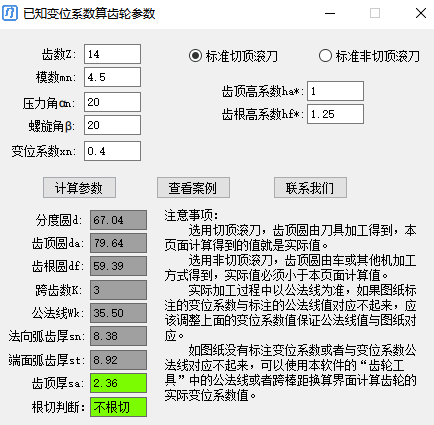

算好了，具体参数参见下图

fanes · 发表于 2017-3-23 16:36

”还有模数5 齿数19 变位系数0.15 节径97.71？？？

645097245nj · 发表于 2017-9-28 15:59

henrymao 发表于 2017-3-22 22:11
算好了，具体参数参见下图

亲，这是啥软件啊，求分享啊

freefreemen · 发表于 2017-9-28 20:38

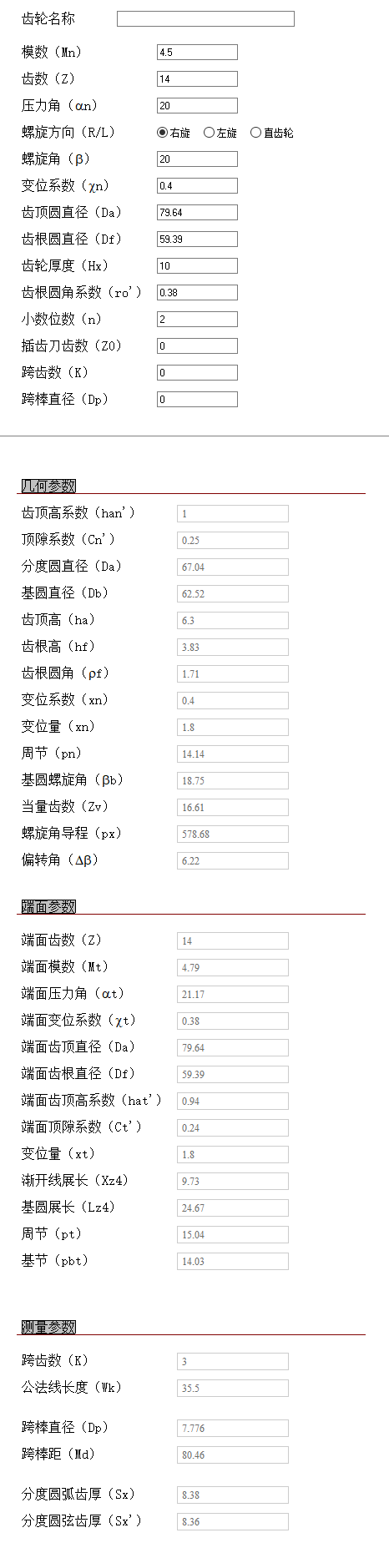

算了一个

zbq2334 · 发表于 2017-9-29 09:55

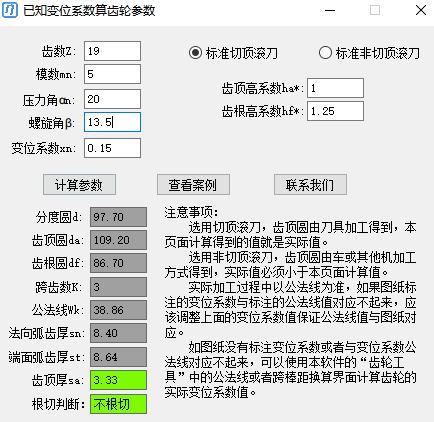

模数5 齿数19 变位系数0.15 节径97.71
求出螺旋角13.5257601016374度公法线38.85636787
跨齿3
