各路高手，求救！！！！！

k131683

微型行星减速箱：传动比：1:45
第一级：太阳轮16齿，模数0.4   行星轮13齿（3个）变位    模数0.4   内齿轮44齿 模数0.4（标准齿） 中心距6.08
第二级：太阳轮16齿，模数0.4   行星轮13齿（3个）变位    模数0.4   内齿轮44齿 模数0.4（标准齿） 中心距6.08
第三级：太阳轮20齿（标准），模数0.4   行星轮12齿（4个）标准    模数0.4   内齿轮44齿 模数0.4（标准齿）

问题是，第三级根切，且磨损十分严重，现在做这样更改：
前两级不变，第三级：太阳轮20齿，模数0.4   变位-0.6
                                   行星轮12齿（4个）    模数0.4    变位0.3      中心距6.275
                                    内齿通用
请问版主  ：这样合理吗？谢谢，跪求


freefreemen

算了一下，好像不太合理。

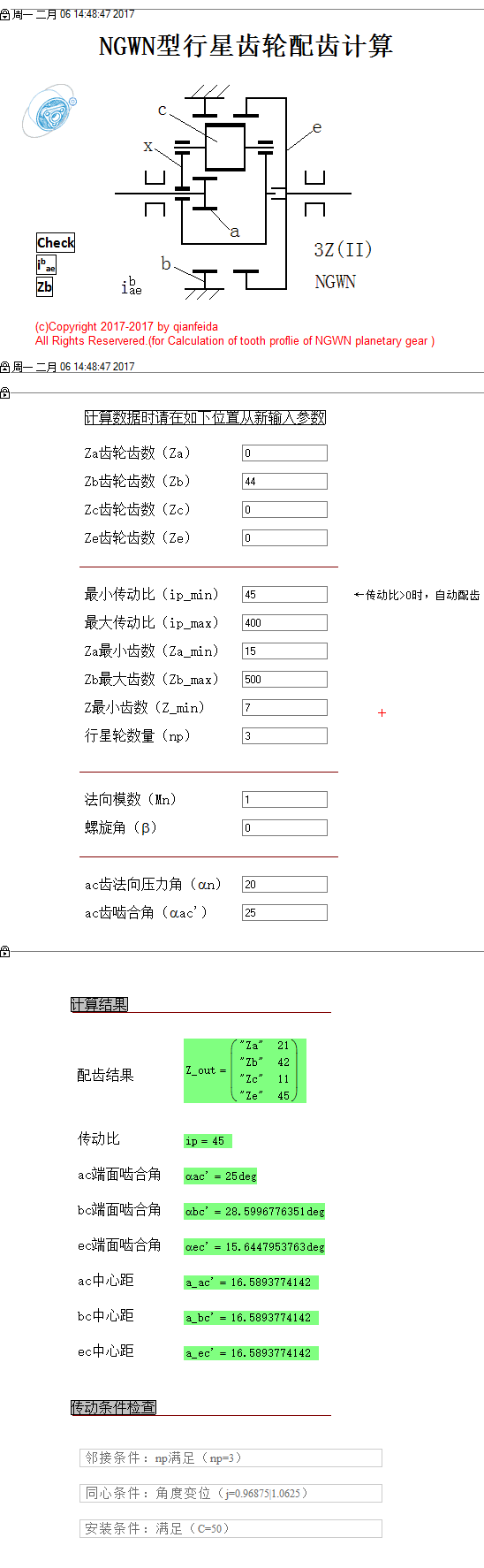

配了个NGWN的

k131683

freefreemen 发表于 2017-2-11 20:02
算了一下，好像不太合理。

谢谢您！我有点看不懂，能麻烦您稍微解释下吗?谢谢

k131683

自己顶下吧

submariner

改后和改前的毛病一样，改它干什么，

k131683

submariner 发表于 2017-2-15 08:54
改后和改前的毛病一样，改它干什么，

那怎么改好？

submariner

可以尝试考虑一下这组，Za= 20  Zc= 11  Zb= 44  a=6.4  Xa=0.12，
个人觉得比你那组要稍好些，最好整机重新设计

k131683

需要考虑变位吗？

submariner

k131683 发表于 2017-2-15 15:10
需要考虑变位吗？

上面不是写了吗，中心轮变位系数0.12，内齿轮用旧的没法变了

k131683

submariner 发表于 2017-2-15 16:18
上面不是写了吗，中心轮变位系数0.12，内齿轮用旧的没法变了

好，谢谢您！！！！！
