请教关于修形齿轮的修形参数标注问题

loomber · 发表于 2017-1-7 14:29

您需要登录才可以下载或查看，没有账号？注册

x

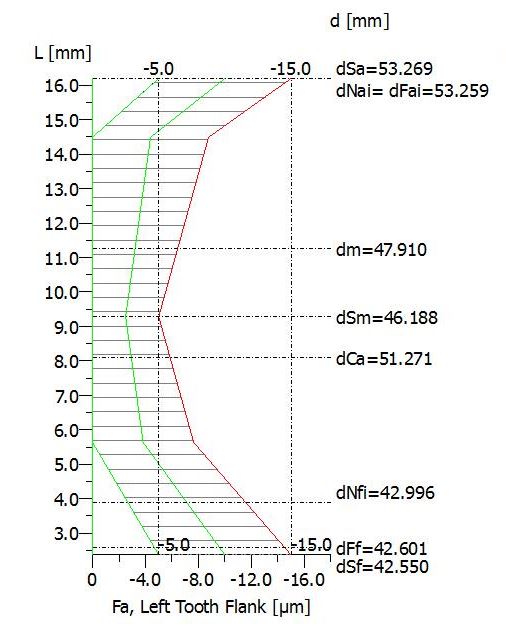

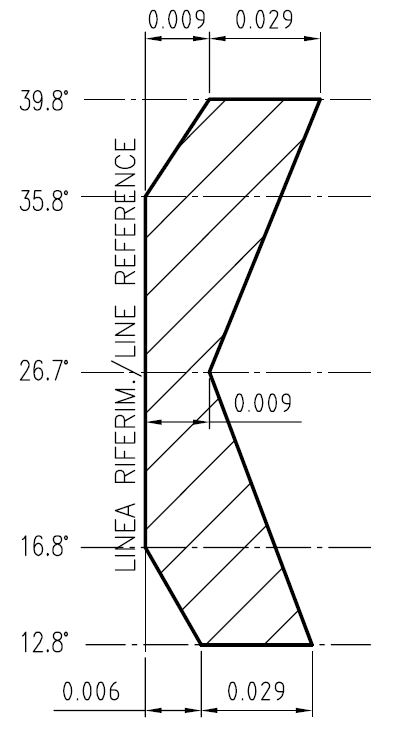

利用KissSoft计算出来的K图一般是图1所示的,但是很多图纸K图的标注都是用图2来标注的,图2中的26.7°等指的是什么?从哪里可以查到计算方法?
还有一个问题需要请教一下,厂家在修形时需要哪些修形参数?
谢谢!

1

2

luomo226 · 发表于 2017-1-7 21:15

没有原始齿轮参数，目测应该是展开角度……

开心 · 发表于 2017-1-8 08:03

一般是客户根据自己要求进行设定的。

mrmrw · 发表于 2017-1-8 11:03

那个是滚动角度，可以和滚动长度，直径换算！

liuguangro73031 · 发表于 2017-1-9 08:03

急需KissSoft计算

hyfjy · 发表于 2017-1-9 09:15

齿形修形纯是根据结构，负载，预估或者凭经验值给出的，结构和负载不一样，修形就不会完全一样，故这类计算，搬个国外的软件以为能解决问题，真是不可思议。需要的是做大量的统计工作，不断地试，且要能让自己的零件做到完全符合设计要求，路还长着呢。

zl3264507 · 发表于 2017-1-9 13:01

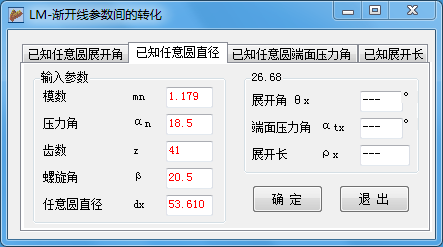

图2中的26.7°是展角，齿轮齿形图中，每个点的，展开长度 (曲率半径)，直径（图1标注），展角（图2标注）都是一一对应的。
基圆上的展角为0，对应的基圆上的展开长度 (曲率半径)也是0.

luomo226 · 发表于 2017-1-9 20:09

就是这几个参数来回转换，你没有给出齿轮参数不能具体计算，意思是样的……

luomo226 · 发表于 2017-1-9 20:10

liuguangro73031 发表于 2017-1-9 08:03
急需KissSoft计算

计算什么？

NGCQE · 发表于 2017-1-9 20:54

好久没来了，一来就看到这个，刚好我知道一点儿。
修形三要素：修形长度，修形量，修形曲线。
修形长度用直径，滚动角，展开角或者展开长度表示都可以，
修形量用软件计算，比如ansys,LVR,kissoft
修形曲线一般是二次曲线，也就是抛物线
