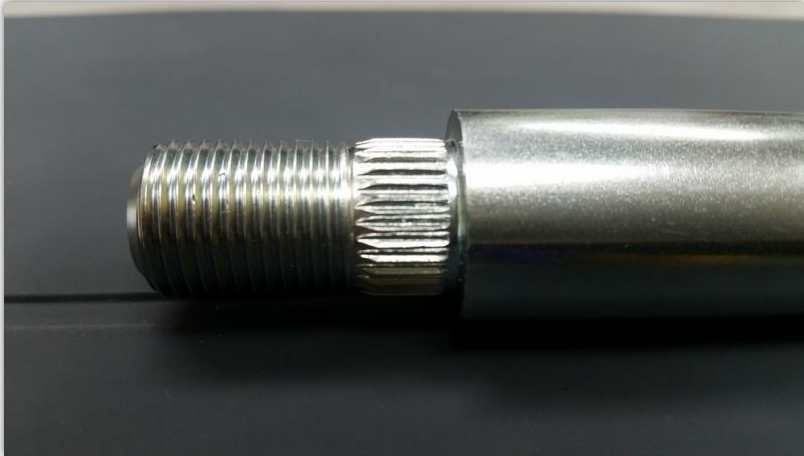

大家看一下花键铣滚花键出现这个问题的原因是什么

3021053799 · 发表于 2017-4-7 08:05

请教各位，这个属于哪一类型的花键，分度圆是多大的？

sdjn_xxl · 发表于 2017-4-7 09:34

3021053799 发表于 2017-4-7 08:05
请教各位，这个属于哪一类型的花键，分度圆是多大的？

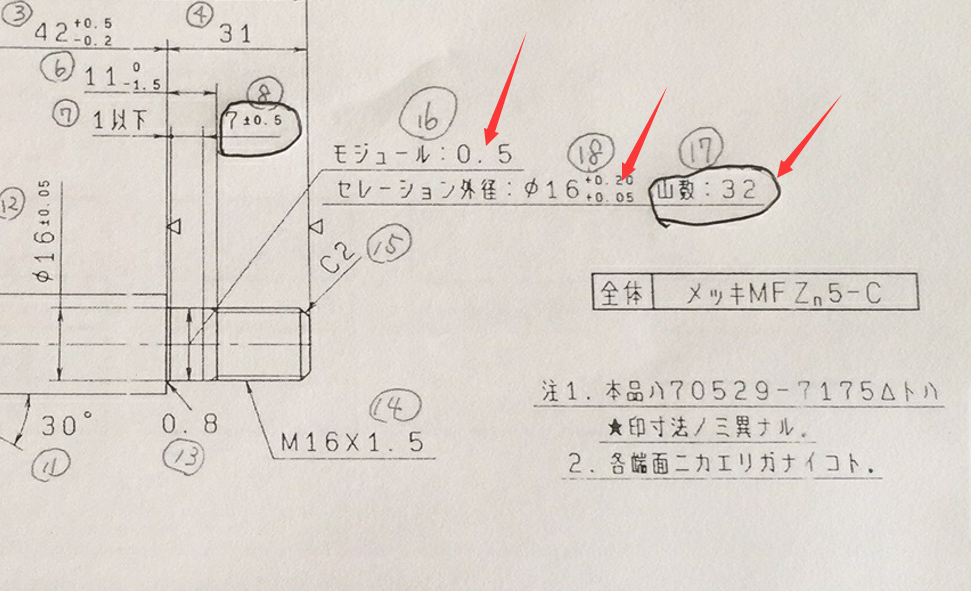

日本标准的吧，模数0.5，齿数32，分度圆16，分度圆和大径尺寸一样了

3021053799 · 发表于 2017-4-7 13:17

日本标准的吧，模数0.5，齿数32，分度圆16，分度圆和大径尺寸一样了

请问这个花键的压力角是多大的呢？

3021053799 · 发表于 2017-4-7 13:26

日本标准的吧，模数0.5，齿数32，分度圆16，分度圆和大径尺寸一样了

另外请教下这个花键是属于渐开线花键吗，还是普通的三角花键呢？

sdjn_xxl · 发表于 2017-4-7 13:59

3021053799 发表于 2017-4-7 13:26
另外请教下这个花键是属于渐开线花键吗，还是普通的三角花键呢？

没有其他技术要求注明？应该还有其他图纸参数说明

马文辉 · 发表于 2017-4-7 18:26

感觉是到了尾部切削力突然加大，超过了传动链的刚性，才会造成的啃刀现象，如果多加个精加工或者光整加工，就能够克服，但是行程要不上一刀短些，不要再加工尾部。

3021053799 · 发表于 2017-4-7 20:10

谢谢，楼主的回复，

3021053799 · 发表于 2017-4-14 08:19

楼主，请帮忙看看这个花键的压力角是多大的？

sdjn_xxl · 发表于 2017-4-14 10:12

3021053799 发表于 2017-4-14 08:19
楼主，请帮忙看看这个花键的压力角是多大的？

目测看不出来，有实物你可以测绘计算，用多组量棒测跨棒距反算压力角；不过这种日标短齿的20°压力角比较多

3021053799 · 发表于 2017-4-14 11:42

目测看不出来，有实物你可以测绘计算，用多组量棒测跨棒距反算压力角；不过这种日标短齿的20°压力角比较多

谢谢您的回复。
