斜齿行星NGW行星机构的设计

hyfjy

天菲二号 发表于 2020-11-3 08:44
粉末冶金材料太限制了，强度热处理都有问题。

根据使用的情况，灵活采用能满足实际科学使用的基本条件的相应材料和工艺，是设计人员的基本要求，目前，近精加工工艺已经在各领域广泛应用，所以不能孤独地说某中材料行或者不行，在小模数，微小模数的使用领域，许多地方都开始成熟的使用非传统的钢铁（合金）材料，非金属材料进行设计，也同样取得了非常好的效果，毕竟对于小模数，微小模数，使用功率并不大，要求的是噪音极低，传动平稳，可靠性要高，而注塑齿轮，包括斜齿内齿轮，粉未冶金齿轮，都取得了很好的使用结果，说明在设计中一定要有因材料使用的理念，满足使用者的使用要求。

sanweisk

挺好的资料，谢谢分享！

zengxiaodong

hyfjy

类似的动画图，主要目的还是细部，要知道在每一瞬间的接触情况，把结果用很慢的动作显示出接触部位，接触的厚度，位置，变化的过程，这些才是动画最后的目的，

zengxiaodong

渐开线斜齿内啮合，接触线动画





补充内容 (2023-1-26 11:55):
https://www.gearbbs.com/forum.php?mod=viewthread&tid=398850&extra=&page=10

补充内容 (2023-1-26 11:56):
https://www.gearbbs.com/forum.ph ... ;extra=&page=10

zengxiaodong

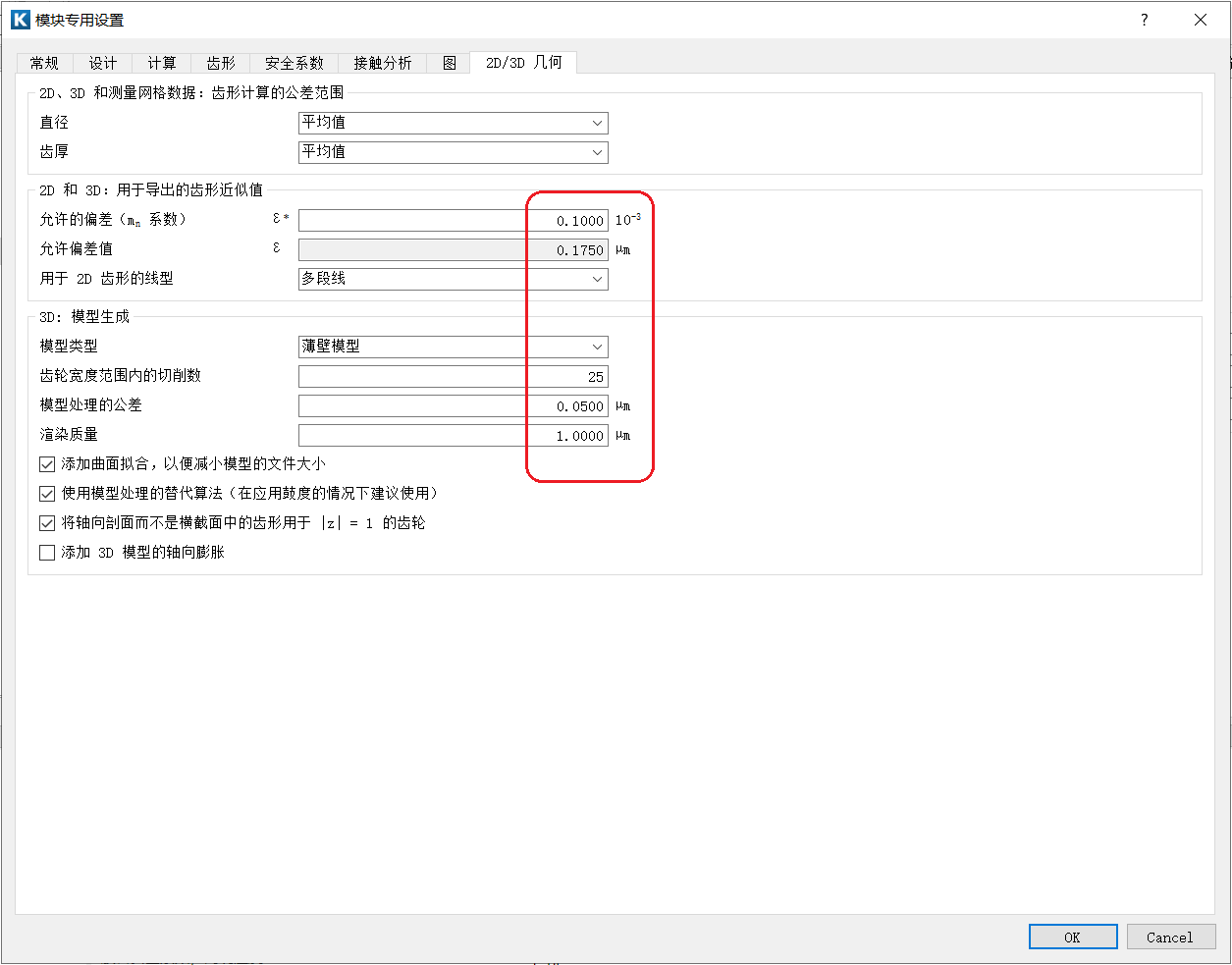

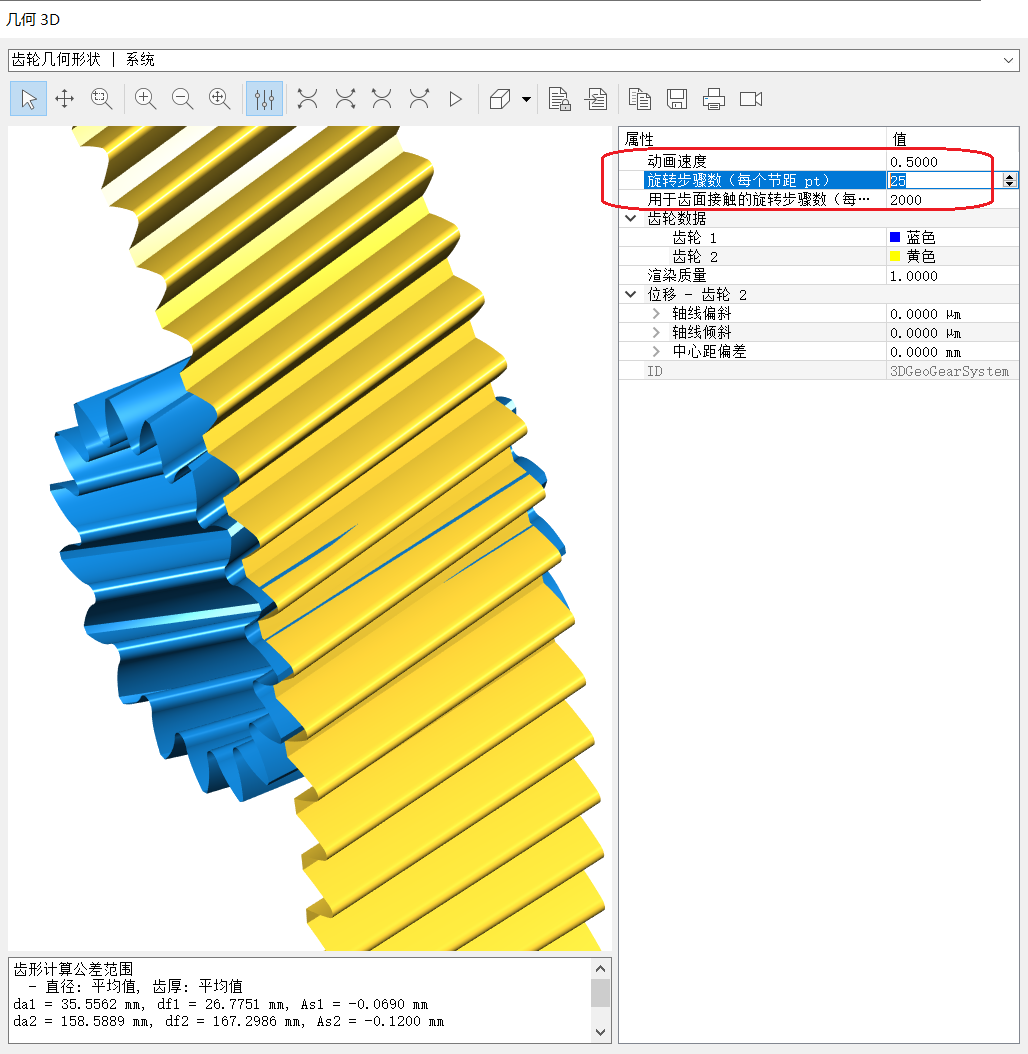

齿轮啮合接触动画，可以设置任意的齿形精度、任意的旋转速度（旋转步长）、任意的接触嵌入深度。

hefei314

太强大了，必须顶一下

michaelyang

做得真好看啊真好看

右手林丹

老师您好！请问齿廓曲线和齿根过渡曲线是如何得到的？是通过公式计算的吗？

hyfjy

右手林丹 发表于 2023-8-31 08:14
老师您好！请问齿廓曲线和齿根过渡曲线是如何得到的？是通过公式计算的吗？

是通过基本公式进行计算得到的，通常是用齿条形刀具展成原理计算出各截面的齿形，通过样条线组形成曲面，最后通过缝合成为齿面实体与齿根过度实体，再拼接成整个齿的要素进行旋转复制得到整个零件的齿形要素。
