这些是网上找的，供参考：

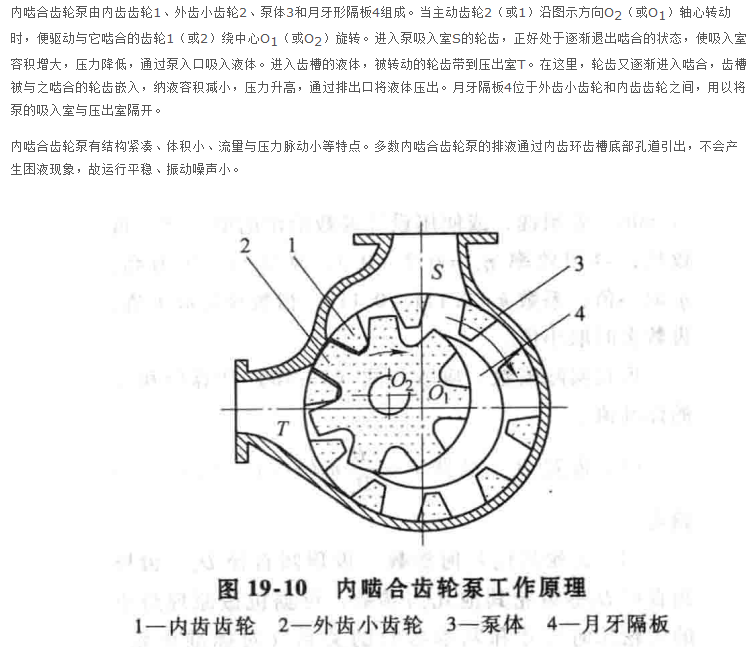

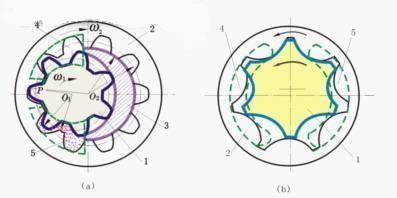

============================================= 内啮合齿轮泵： 是采用齿轮内啮合原理，内外齿轮节圆紧靠一边，另一边被泵盖上“月牙板”隔开。主轴上的主动内齿轮带动其中外齿轮同向转动，在进口处齿轮相互分离形成负压而吸入液体，齿轮在出口处不断嵌入啮合而将液体挤压输出。由于这种独特结构，所以特别适用于输送粘度大的介质，粘度范围为：0.2-1000000cp; 内啮合齿轮泵可反向输送，只要更换电机转向即可； 内啮合齿轮泵泵体可转向，进出口位置成直角，便于选配进出口位置； 内啮合齿轮泵在泵体、端盖、轴承座间都有连接方便的保温或冷却介质的进出接口。 内啮合齿轮泵具有：无困油现象、输送平稳、效率高、噪音小，使用寿命长的优点。 内啮合齿轮泵有渐开线齿形(Crescent)和摆线齿形(Grout)两种，其结构示意可见图。这两种内啮合齿轮泵工作原理和主要特点皆同于外啮合齿轮泵。在渐开线齿形内啮合齿轮泵中，小齿轮和内齿轮之间要装一块月牙隔板，以便把吸油腔和压油腔隔开，如图（a）；摆线齿形啮合齿轮泵又称摆线转子泵，在这种泵中，小齿轮和内齿轮只相差一个齿，因而不需设置隔板，如图（b）。内啮合齿轮泵中的小齿轮是主动轮，大齿轮为从动轮，在工作时大齿轮随小齿轮同向旋转。

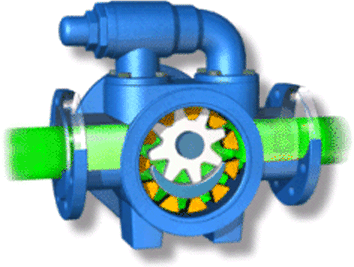

内啮合齿轮泵工作原理：
①、液体进入转子之间的吸气口（外部大齿轮）和惰轮（室内小齿轮）齿。
②、液体通过齿轮泵的齿之间的一个齿轮内齿轮的原则行进。的月牙形状的吸入和排放口之间的密封的液体和作为分割。
③、泵头现在几乎淹没，只是之前迫使液体出料口排出。相互啮合的齿轮的惰轮和转子的形式锁定口袋的液体，从而确保流量控制。
④、转子和惰轮的齿完全啮合，以形成密封的排出和吸入口的距离相等。这种密封强制将液体从出料口排出。
====================================
=================================
内啮合齿轮泵设计时,就决定泵的功能:
输送,压差小,出口压力不高.也可输送高粘度流体.高转速.
外啮合齿轮泵
分两种:一种是高转速,例如:液压齿轮泵.
一种是低转速,例如:齿轮计量泵.
外啮合的齿轮计量泵,用于计量,压力高,输出最高175KG,甚至更高.可输送更高粘度流体.
===================================
|
