行星轮的变位系数

guohaibo3008 · 发表于 2010-9-20 09:24

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

高手们你们好！！！
Z1=29 Da =76.9 W3=19.4 W4=26.8 齿宽30
Z1=17 Da =46.85 W3=11.6 W4=19 齿宽30
帮解决变位在、系数

大功率 · 发表于 2010-9-20 10:01

第一组参数，不考虑中心距变动系数，根据公法线推断变位系数为-0.027；
第二组参数，公法线值有问题

guohaibo3008 · 发表于 2010-9-20 10:09

谢谢
这个数我有算过
但我用这核对好像合不来啊[

huijind · 发表于 2010-9-20 11:06

初次进入齿轮网，不熟悉你们的术语。按我们行业的习惯解答，供参考
Z1：齿数, Da：齿顶圆直径 W3：跨3齿的公法线长度， W4：跨4齿的公法线长度。
计算基节＝W4-W3=7.4 基节＝3.141593mcosα 假设压力角α＝20° 就可求出m＝2.5 模数2.5符合标准，所以假设的压力角20°是正确的。以下就按模数＝2.5,分度圆压力角20°计算。
W3=19.4=2.5*COS(20)*[(3-0.5)*3.141593+29*inv20+2Xtan20]就可求出其变位系数：X=-0.0387

83702877 · 发表于 2010-11-13 16:47

学习一下啊

海外 · 发表于 2012-2-26 00:32

好高深啊

niuershiye · 发表于 2012-2-26 12:01

本帖最后由 niuershiye 于 2012-2-26 12:03 编辑

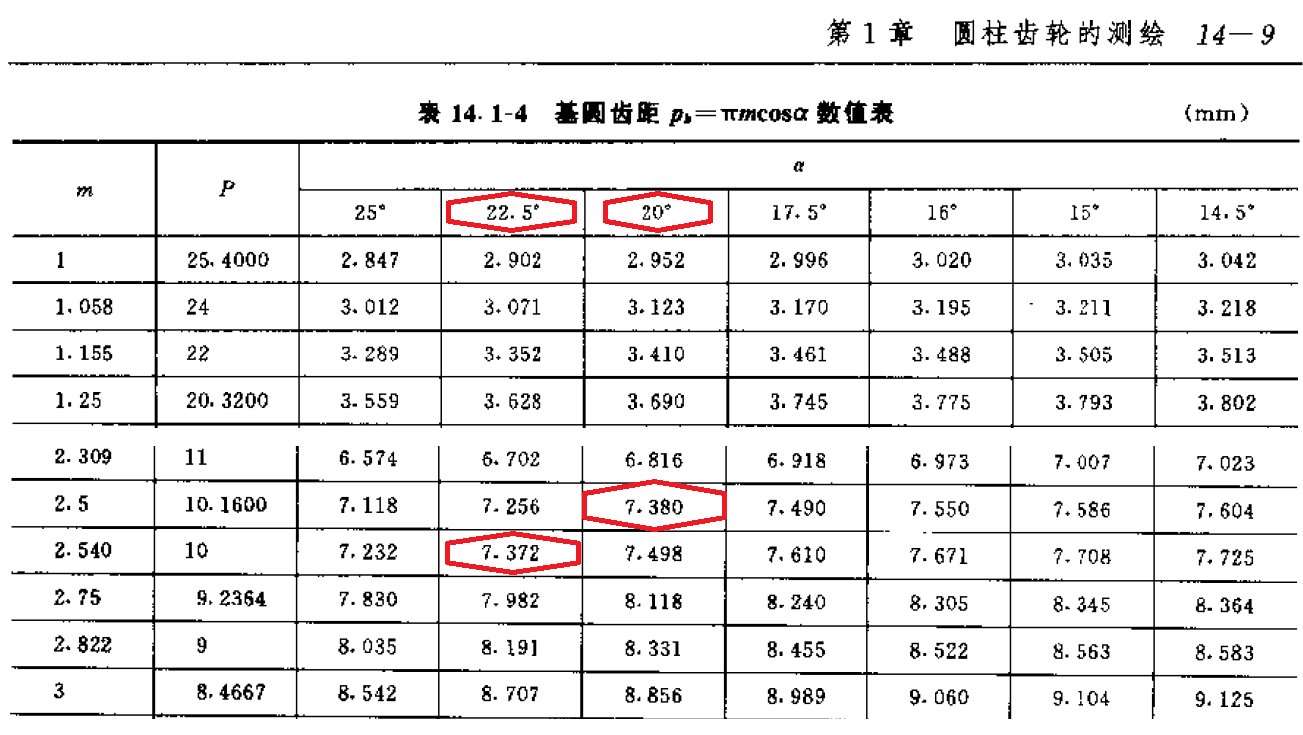

从基节　７．４０　看　：按照　《齿轮手册》２０００年版　１４　篇　。
有两种可能　２０度压力角　模数２．５　
　　　　　　２２．５度压力角　模数２．５４　（就是径节１０）。
需要分析一下，是哪个国家的，应用场合　。

rever · 发表于 2012-2-27 14:46

guohaibo3008 发表于 2010-9-20 10:09

登录/注册后可看大图

谢谢
这个数我有算过
但我用这核对好像合不来啊[

这位兄弟，有没有斜齿轮的计算程序？
